214 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
spänningen igen, och på detta sätt söker man hålla
spänningsvariationerna inom tillåtna gränser. Denna spänningsreglering kan
åstadkommas för hand eller också medelst automatiskt verkande
spänningsregulatorer. En av Tirrill uppfunnen, snabbverkande,
spänningsregulator arbetar enligt följande princip. Parallellt med
mataremaskinens regleringsmotstånd anordnas en kortslutningskontakt,
genom vilken det inkopplade motståndet omedelbart kan kortslutas

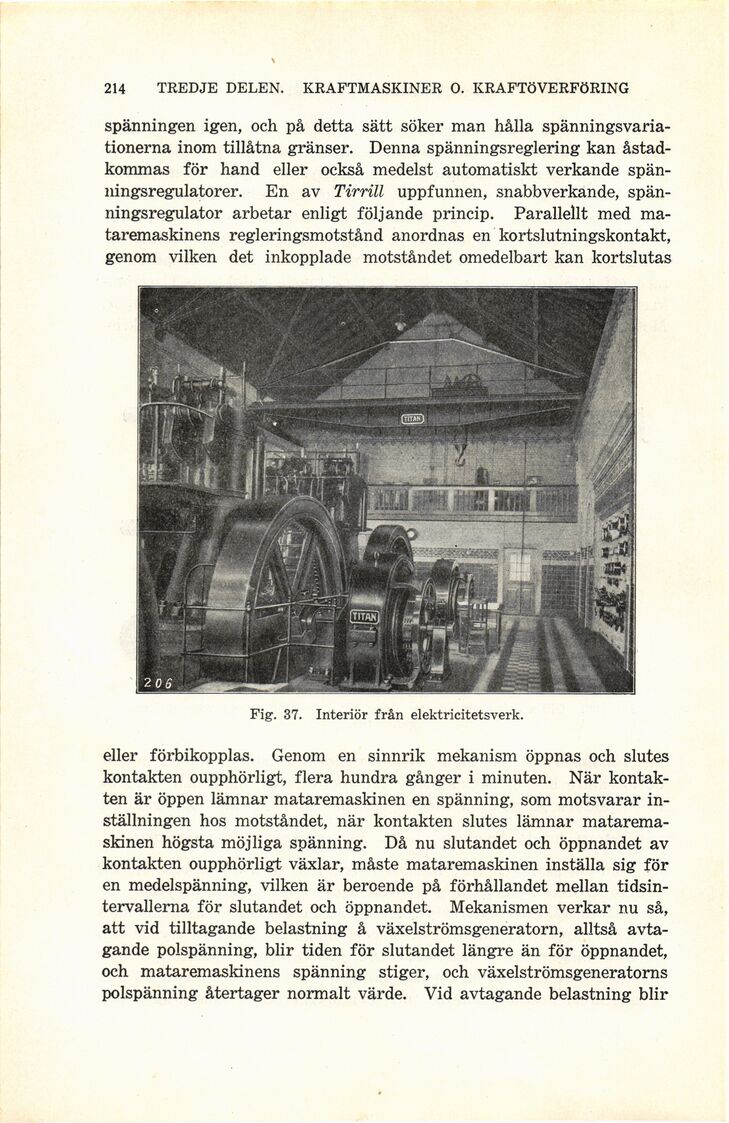

Fig. 37. Interiör från elektricitetsverk.
eller förbikopplas. Genom en sinnrik mekanism öppnas och slutes
kontakten oupphörligt, flera hundra gånger i minuten. När
kontakten är öppen lämnar mataremaskinen en spänning, som motsvarar
inställningen hos motståndet, när kontakten slutes lämnar
mataremaskinen högsta möjliga spänning. Då nu slutandet och öppnandet av
kontakten oupphörligt växlar, måste mataremaskinen inställa sig för
en medelspänning, vilken är beroende på förhållandet mellan
tidsintervallerna för slutandet och öppnandet. Mekanismen verkar nu så,
att vid tilltagande belastning å växelströmsgeneratorn, alltså
avtagande polspänning, blir tiden för slutandet längre än för öppnandet,
och mataremaskinens spänning stiger, och växelströmsgeneratorns
polspänning återtager normalt värde. Vid avtagande belastning blir
