VÄXELSTRÖMSGENERATORER
217
En bidragande orsak till att flerfas- och i synnerhet
3-fassyste-met fått så stor spridning är emellertid att söka i det förhållandet, att
detta system lämpar sig utomordentligt väl för motordrift. Det är
dock icke synkronmotorn, som har äran härav utan asynkron- eller
induktionsmotorn. Denna motor består av två huvuddelar: en
stillastående stator utförd i likhet med växelströmsgeneratorns med
lindningar, som vid 3-fassystem stjärn- eller triangelkopplas, och en
roterande rotor, även den med lindningar, ofta kopplade på samma sätt
som statorns.
Om också övervägande flertalet av alla induktionsmotorer äro
byggda för 3-fasström, vilja vi dock för att lättare förstå förloppet
i

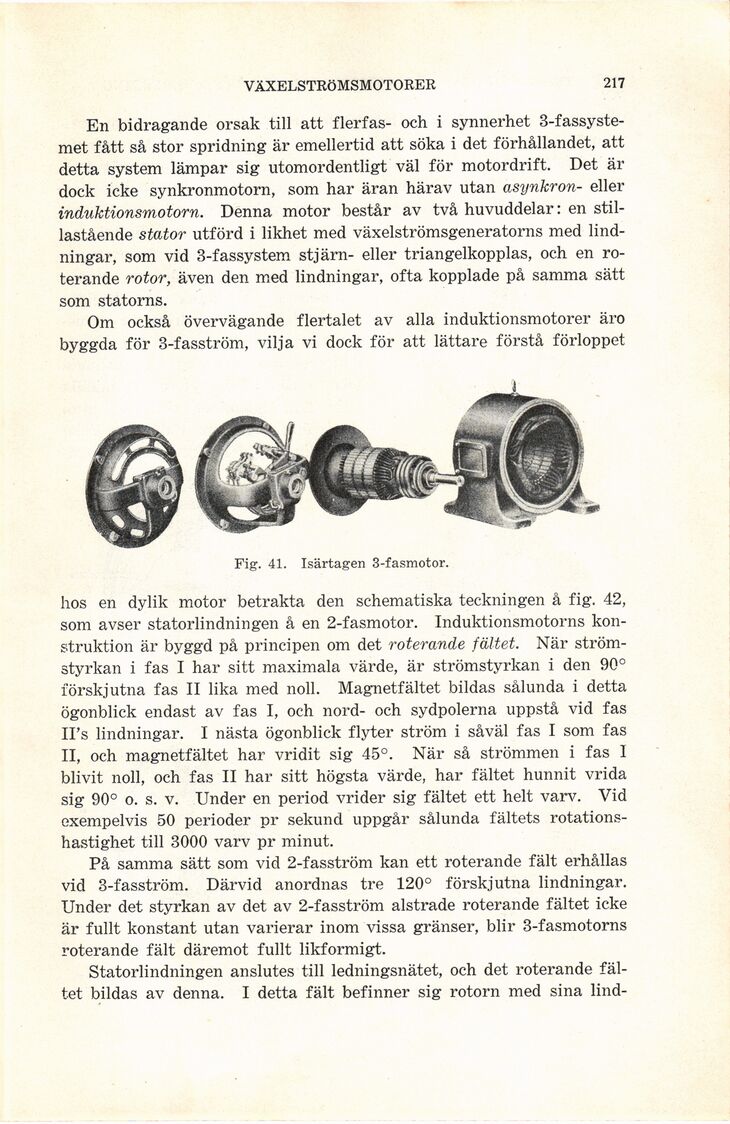

Fig. 41. Isärtagen 3-fasmotor.
hos en dylik motor betrakta den schematiska teckningen å fig. 42,
som avser statorlindningen å en 2-fasmotor. Induktionsmotorns
konstruktion är byggd på principen om det roterande fältet. När
strömstyrkan i fas I har sitt maximala värde, är strömstyrkan i den 90°
förskjutna fas II lika med noll. Magnetfältet bildas sålunda i detta
ögonblick endast av fas I, och nord- och Sydpolerna uppstå vid fas
IFs lindningar. I nästa ögonblick flyter ström i såväl fas I som fas
II, och magnetfältet har vridit sig 45°. När så strömmen i fas I
blivit noll, och fas II har sitt högsta värde, har fältet hunnit vrida
sig 90° o. s. v. Under en period vrider sig fältet ett helt varv. Vid
exempelvis 50 perioder pr sekund uppgår sålunda fältets
rotationshastighet till 3000 varv pr minut.
På samma sätt som vid 2-fasström kan ett roterande fält erhållas
vid 3-fasström. Därvid anordnas tre 120° förskjutna lindningar.
Under det styrkan av det av 2-fasström alstrade roterande fältet icke
är fullt konstant utan varierar inom vissa gränser, blir 3-fasmotorns
roterande fält däremot fullt likformigt.
Statorlindningen anslutes till ledningsnätet, och det roterande
fältet bildas av denna. I detta fält befinner sig rotorn med sina lind-
