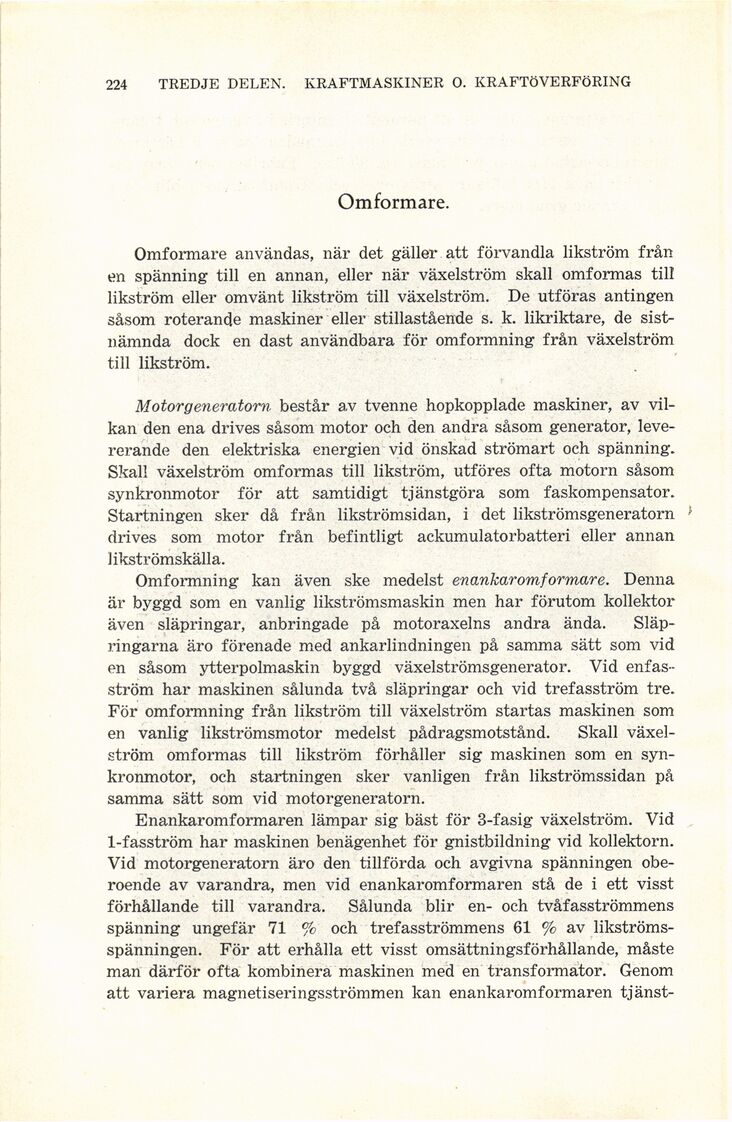

224 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
Omformare.
Omformare användas, när det gäller att förvandla likström från
en spänning till en annan, eller när växelström skall omformas till
likström eller omvänt likström till växelström. De utföras antingen
såsom roterande maskiner eller stillastående s. k. likriktare, de
sistnämnda dock en däst användbara för omformning från växelström
till likström.
Motor generatorn består av tvenne hopkopplade maskiner, av
vil-kan den ena drives såsom motor och den andra såsom generator,
levererande den elektriska energien vid önskad strömart och spänning.
Skall växelström omformas till likström, utföres ofta motorn såsom
synkronmotor för att samtidigt tjänstgöra som faskompensator.
Startningen sker då från likströmsidan, i det likströmsgeneratorn
drives som motor från befintligt ackumulatorbatteri eller annan
likströmskälla.
Omformning kan även ske medelst enankaromformare. Denna
är byggd som en vanlig likströmsmaskin men har förutom kollektor
även släpringar, anbringade på motoraxelns andra ända.
Släpringarna äro förenade med ankarlindningen på samma sätt som vid
en såsom ytterpolmaskin byggd växelströmsgenerator. Vid
enfasström har maskinen sålunda två släpringar och vid trefasström tre.
För omformning från likström till växelström startas maskinen som
en vanlig likströmsmotor medelst pådragsmotstånd. Skall
växelström omformas till likström förhåller sig maskinen som en
synkronmotor, och startningen sker vanligen från likströmssidan på
samma sätt som vid motorgeneratorn.
Enankaromformaren lämpar sig bäst för 3-fasig växelström. Vid
1-fasström har maskinen benägenhet för gnistbildning vid kollektorn.
Vid motorgeneratorn äro den tillförda och avgivna spänningen
oberoende av varandra, men vid enankaromformaren stå de i ett visst
förhållande till varandra. Sålunda blir en- och tvåfasströmmens
spänning ungefär 71 % och trefasströmmens 61 % av
likströmsspänningen. För att erhålla ett visst omsättningsförhållande, måste
man därför ofta kombinera maskinen med en transformator. Genom
att variera magnetiseringsströmmen kan enankaromformaren tjänst-
