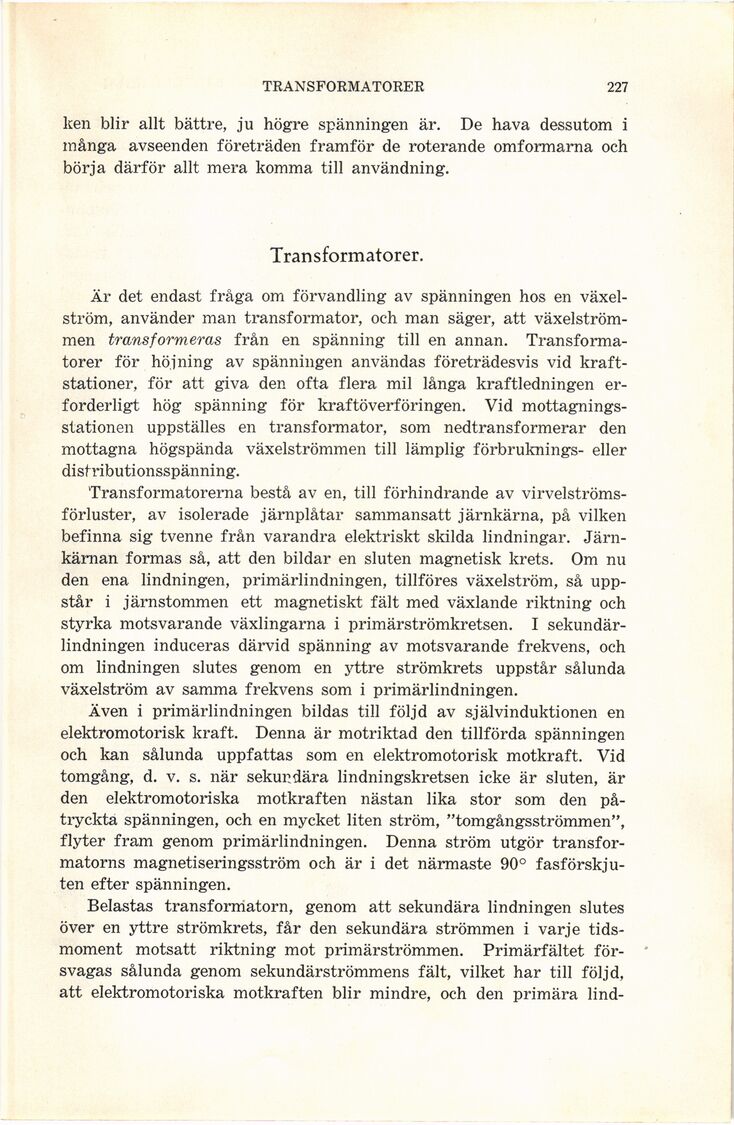

TRANSFORMATORER
227
ken blir allt bättre, ju högre spänningen är. De hava dessutom i
många avseenden företräden framför de roterande omformarna och
börja därför allt mera komma till användning.
Transformatorer.
Är det endast fråga om förvandling av spänningen hos en
växelström, använder man transformator, och man säger, att
växelströmmen transformeras från en spänning till en annan.
Transformatorer för höjning av spänningen användas företrädesvis vid
kraftstationer, för att giva den ofta flera mil långa kraftledningen
erforderligt hög spänning för kraftöverföringen. Vid
mottagningsstationen uppställes en transformator, som nedtransformerar den
mottagna högspända växelströmmen till lämplig förbruknings- eller
distributionsspänning.
Transformatorerna bestå av en, till förhindrande av
virvelströmsförluster, av isolerade järnplåtar sammansatt järnkärna, på vilken
befinna sig tvenne från varandra elektriskt skilda lindningar.
Järnkärnan formas så, att den bildar en sluten magnetisk krets. Om nu
den ena lindningen, primärlindningen, tillföres växelström, så
uppstår i järnstommen ett magnetiskt fält med växlande riktning och
styrka motsvarande växlingarna i primärströmkretsen. I
sekundärlindningen induceras därvid spänning av motsvarande frekvens, och
om lindningen slutes genom en yttre strömkrets uppstår sålunda
växelström av samma frekvens som i primärlindningen.
Även i primärlindningen bildas till följd av självinduktionen en
elektromotorisk kraft. Denna är motriktad den tillförda spänningen
och kan sålunda uppfattas som en elektromotorisk motkraft. Vid
tomgång, d. v. s. när sekundära lindningskretsen icke är sluten, är
den elektromotoriska motkraften nästan lika stor som den
påtryckta spänningen, och en mycket liten ström, "tomgångsströmmen",
flyter fram genom primärlindningen. Denna ström utgör
transformatorns magnetiseringsström och är i det närmaste 90°
fasförskju-ten efter spänningen.
Belastas transformatorn, genom att sekundära lindningen slutes
över en yttre strömkrets, får den sekundära strömmen i varje
tidsmoment motsatt riktning mot primärströmmen. Primärfältet
försvagas sålunda genom sekundärströmmens fält, vilket har till följd,
att elektromotoriska motkraften blir mindre, och den primära lind-
