230 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
oljetransformatorn med en rörspiral i oljelådan, genom vilken
kylvatten framdrives. Transformatorn säges då vara vattenkyld. Vid
uppställning utomhus, i fuktiga lokaler eller annorstädes där
transfor-matorlindningarna kunna skadas, användes alltid oljetransformatorer.
Transformatorer byggas för
spänningar upp till 500,000 voit
eller mera. Vid
transformering av stora effekter
använder man för 3-fassystem ofta
i stället för en
3-fastransforma-tor tre 1-fastransformatorer,
vilkas primär- resp. sekundär-
lindningar sammanföras i
stjärn- eller triangelkoppling.
Förutom vanliga
krafttransformatorer, tillverkas speciella
transformatorer för ett flertal
ändamål såsom
regleringstransformatorer, medelst vilka
omsättningsförhållandet kan
varieras, ström- och
spänningstransformatorer för
manöverapparater och
mätningsanordningar m. m.
Transformatorernas
verkningsgrad är i allmänhet
mycket god, och i gynnsamma fall
kan den uppgå vid stora
enheter till c :a 99 %.
Transformatoreffekten angives i likhet med förhållandet vid
växelströmsgeneratorer i kilovoltampère (kVA).
För tillverkning av elektriska maskiner och transformatorer
finnas i Sverige ett flertal stora industriföretag såsom Allmänna
Svenska Elektriska A.-Bol. med verkstäder i Västerås och Ludvika,
Nya Förenade Elektriska A.-Bol. i Stockholm m. fi. För erhållande
av enhetlighet utföras maskinerna så, att de uppfylla vissa
normer, vilka för Sveriges vidkommande äro uppställda av Svenska

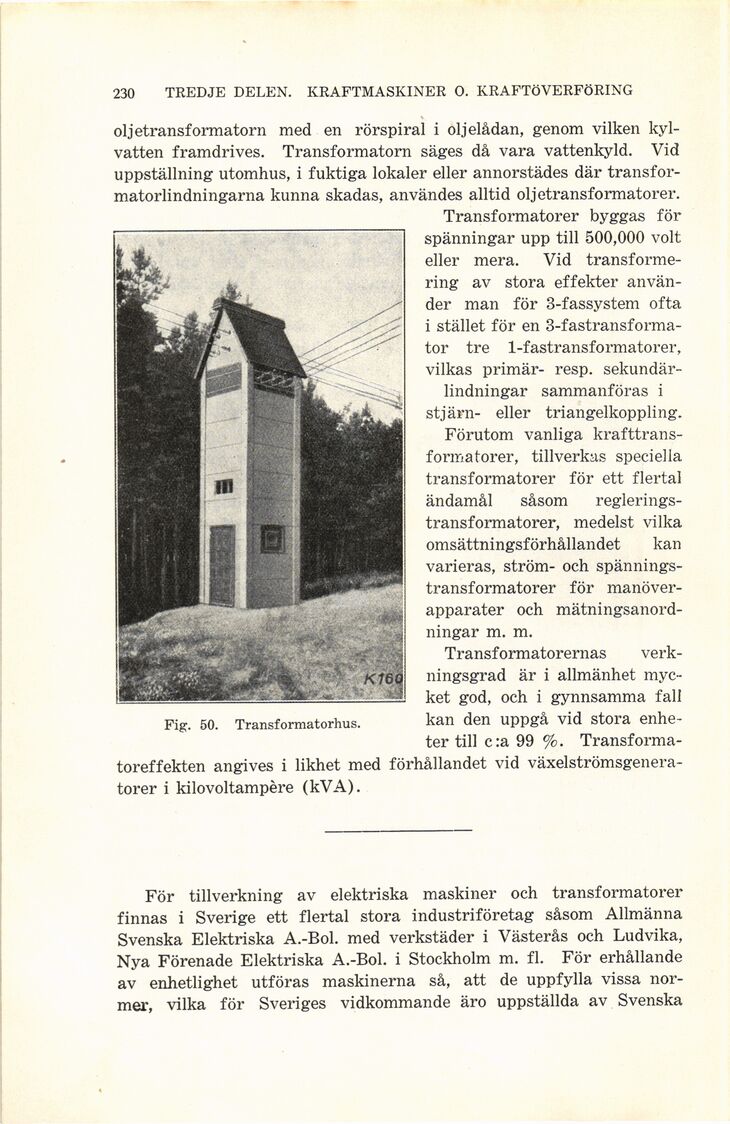

Fig. 50. Transformatorhus.
