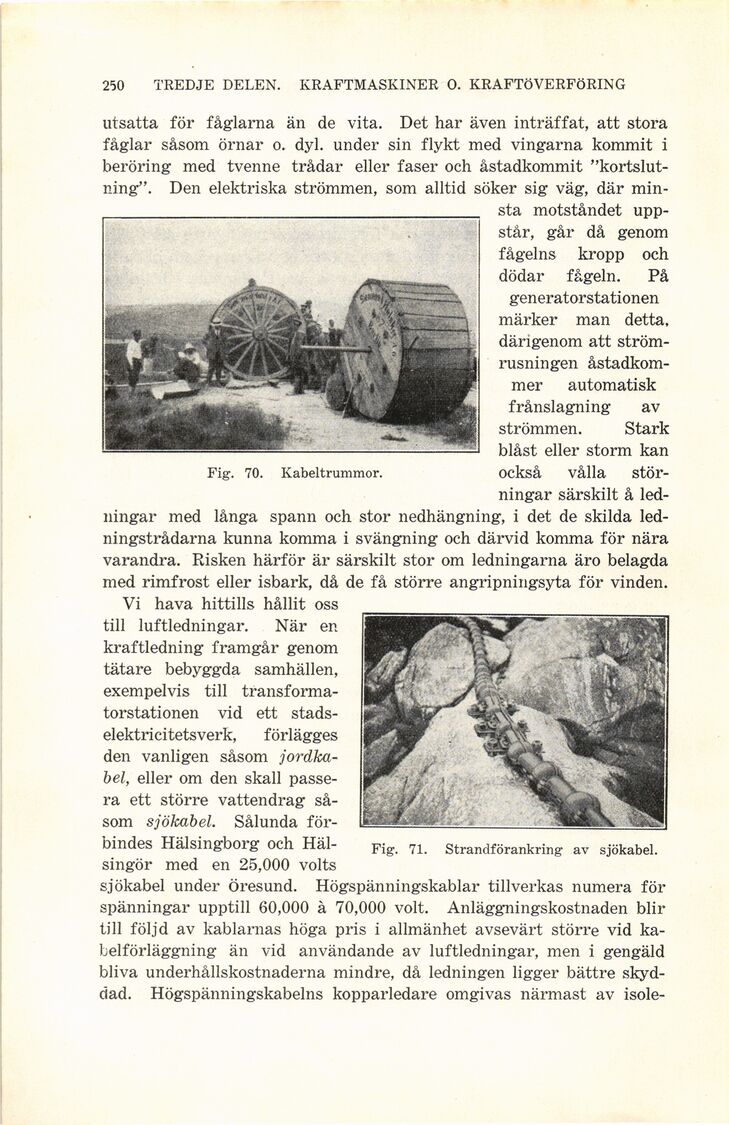

250 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
utsatta för fåglarna än de vita. Det har även inträffat, att stora
fåglar såsom örnar o. dyl. under sin flykt med vingarna kommit i
beröring med tvenne trådar eller faser och åstadkommit
"kortslutning". Den elektriska strömmen, som alltid söker sig väg, där
minsta motståndet
uppstår, går då genom
fågelns kropp och
dödar fågeln. På
generatorstationen
märker man detta,
därigenom att
ström-rusningen åstadkommer automatisk
frånslagning av
strömmen. Stark
blåst eller storm kan
också vålla
störningar särskilt å
ledningar med långa spann och stor nedhängning, i det de skilda
ledningstrådarna kunna komma i svängning och därvid komma för nära
varandra. Risken härför är särskilt stor om ledningarna äro belagda
med rimfrost eller isbark, då de få större angripningsyta för vinden.
Vi hava hittills hållit oss
till luftledningar. När en
kraftledning framgår genom
tätare bebyggda samhällen,
exempelvis till
transformatorstationen vid ett
stadselektricitetsverk, förlägges
den vanligen såsom
jordkabel, eller om den skall
passera ett större vattendrag
såsom sjökabel. Sålunda
förbindes Hälsingborg och Häl- Fig. 71. strandförankring av sjökabel,
singör med en 25,000 volts
sjökabel under Öresund. Högspänningskablar tillverkas numera för
spänningar upptill 60,000 à 70,000 voit. Anläggningskostnaden blir
till följd av kablarnas höga pris i allmänhet avsevärt större vid
kabelförläggning än vid användande av luftledningar, men i gengäld
bliva underhållskostnaderna mindre, då ledningen ligger bättre
skyddad. Högspänningskabelns kopparledare omgivas närmast av isole-
Fig. 70. Kabeltrummor.
Fig. 71. Strandförankring av sjökabel.
