258 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
Elektriska kraftinstallationer.
Större industrier och fabriksanläggningar mottaga ofta energien
vid hög spänning och ombestyra själva nedtransformeringen, smärre
förbrukare såsom smedjor, snickerier och dylika få däremot i regel
energien vid
förbrukningsspänning. I båda
fallen sker
kraftdistributionen inom
motoranläggningen från en
kraftcentral, försedd
med säkerhetsapparater,
mätningsanordningar
och huvudströmbrytare,
med vilken hela
anläggningen kan göras
strömlös. Vid stora
anläggningar utgöras
säkerhetsapparaterna av
automatiskt verkande
oljeströmbrytare, som vid
överskriden belastning
åstadkomma
frånslagning av strömmen. Är
anläggningen mindre,
bestå
säkerhetsapparaterna av i porslin
inlagda silvertrådar, genom
vilka ledningsströmmen passerar och vid visst maximalt värde å
strömstyrkan avsmälta trådarna och på så sätt åstadkomma
frånslagning. Säkerhetsapparaterna äro att hänföra till installationens
allra viktigaste tillbehör, i det desammas tillförlitliga funktion
utgör det bästa skyddet mot eldsvåda till följd av "kortslutning" eller
andra felaktigheter hos anläggningen. Det är därföre av största
vikt, att säkerhetsapparaterna äro av fullgod kvalitet och riktigt
dimensionerade.
Ledningarna utgöras vanligen av gummiisolerande kopparkablar
antingen förlagda på porslinsisolatorer eller indragna i rör. Med

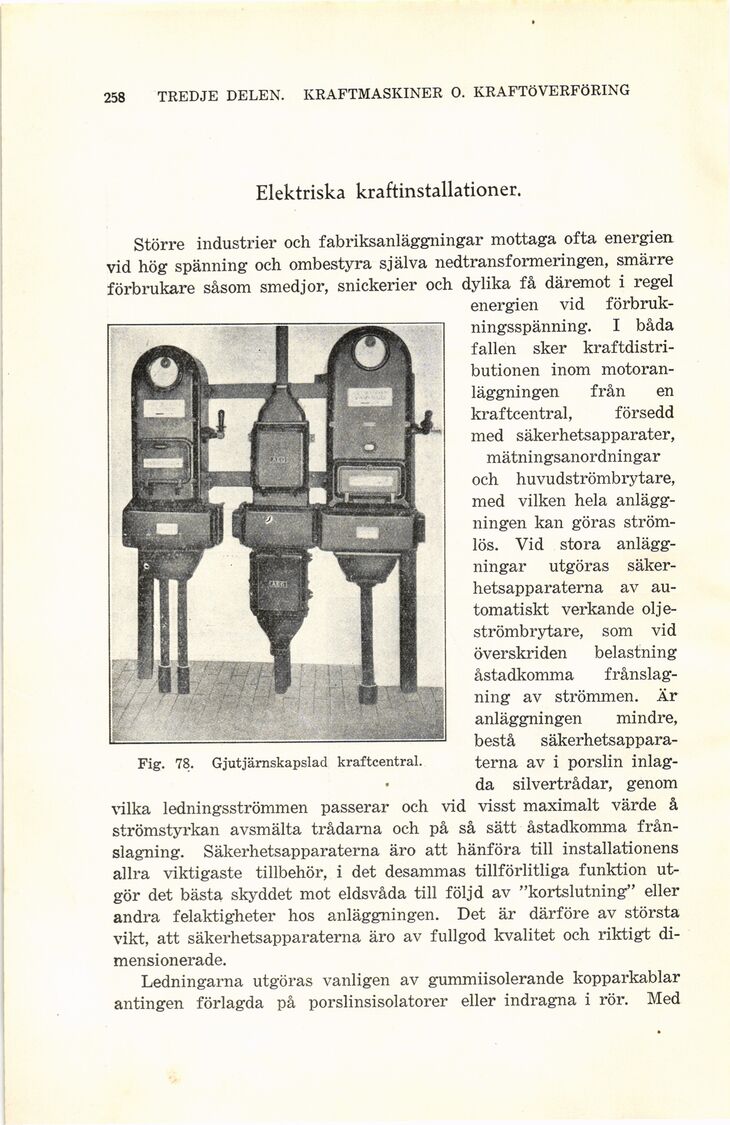

Fig. 78. Gjutjärnskapslad kraftcentral.
