ÄLVKARLEBY KRAFTVERK
275
lågvatten till 200 kubikmeter pr sekund, och då man i allmänhet
under natten har mindre kraftbehov än under dagen, kan man i
Stallfjärden nattetid uppsamla vatten, så att minimala vattenföringen
under dagen uppgår till c:a 250 kubikmeter.

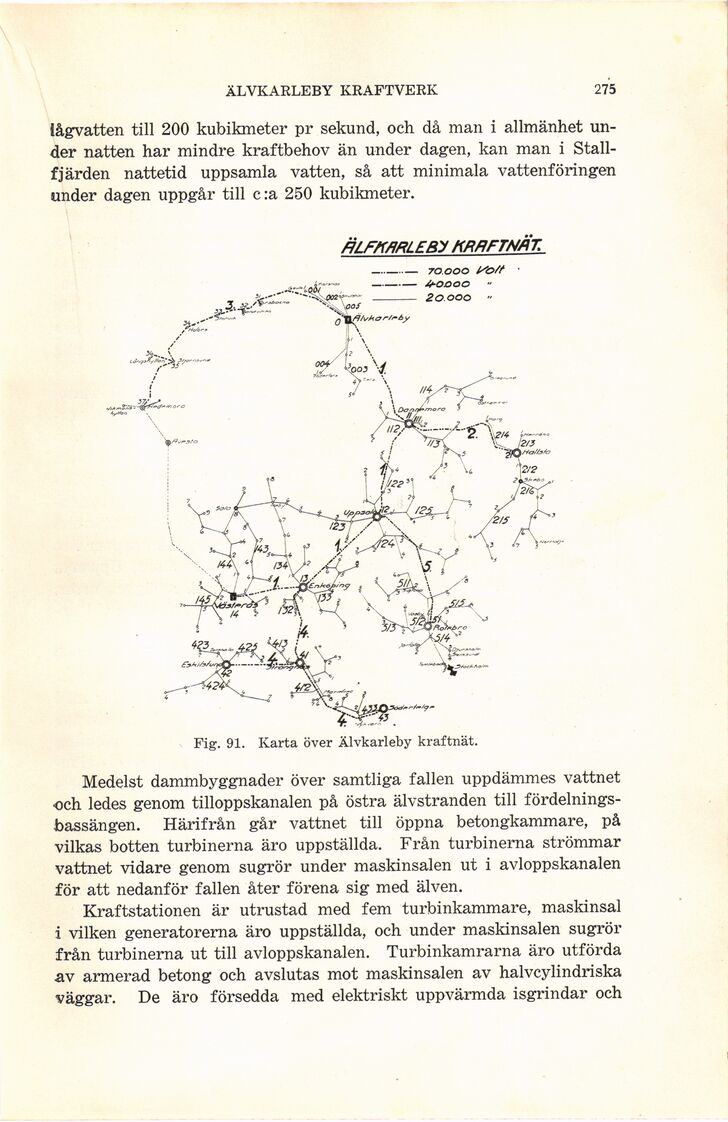

Fig. 91. Karta över Älvkarleby kraftnät.
Medelst dammbyggnader över samtliga fallen uppdämmes vattnet
■och ledes genom tilloppskanalen på östra älvstranden till
fördelningsbassängen. Härifrån går vattnet till öppna betongkammare, på
vilkas botten turbinerna äro uppställda. Från turbinerna strömmar
vattnet vidare genom sugrör under maskinsalen ut i avloppskanalen
för att nedanför fallen åter förena sig med älven.
Kraftstationen är utrustad med fem turbinkammare, maskinsal
i vilken generatorerna äro uppställda, och under maskinsalen sugrör
från turbinerna ut till avloppskanalen. Turbinkamrarna äro utförda
av armerad betong och avslutas mot maskinsalen av halvcylindriska
väggar. De äro försedda med elektriskt uppvärmda isgrindar och
