HANDELDVAPEN
37
De svenska uppfinnarna på handeldvapnens område konstruerade
en gevärstyp, som kallades kammarladdningsgeväret, i vilket en del
av pipan tjänstgjorde såsom kammare, vari krutet och kulan var för
sig kunde införas. A. F. Hagström konstruerade ett 1864 av
arméledningen antaget kammarladdningsgevär, och A. R. von Feilitzen
konstruerade ett annat kammarladdiiingsgevär, som 1851 antogs för
svenska flottan. Remingtonsystemet infördes 1867.
I remingtongeväret ligger hela låsmekanismen i en solid låda av
järn, och denna låda tjänar även till att fästa låset vid kolven och
pipan. Låset bestod ursprungligen av två breda, platta sidostycken,
vilka framtill bildade låsmuttern, vid vilken pipan var fastskruvad.
Slutstycket, som också var av järn kände fällas tillbaka för
patronens inläggande. En särskild utdragare avlägsnade den gamla
patronhylsan. Tändstiftet var en stålcylinder, som framtill försetts med
en tapp.
Naturligtvis stannade uppfinnarna inte vid detta steg utan
försökte att få fram en gevärskonstruktion, vid vilken man kunde ladda
flera skott på en gång. Från Amerika kom så uppfinningen
repeter-eller magasinsgevären, i vilka många patroner kunde införas
samtidigt och avskjutas i en följd. Man konstruerade under pipan eller
bakom pipan inne i kolven ett magasin, där ett antal patroner kunde
införas samtidigt och sedan genom fjädrar matas fram till
avtryckar-läget. Betjäningen sker med enkla handgrepp. I det spencerska
geväret kunde magasineras sju patroner samtidigt, i det
henry-winches-terska femton.

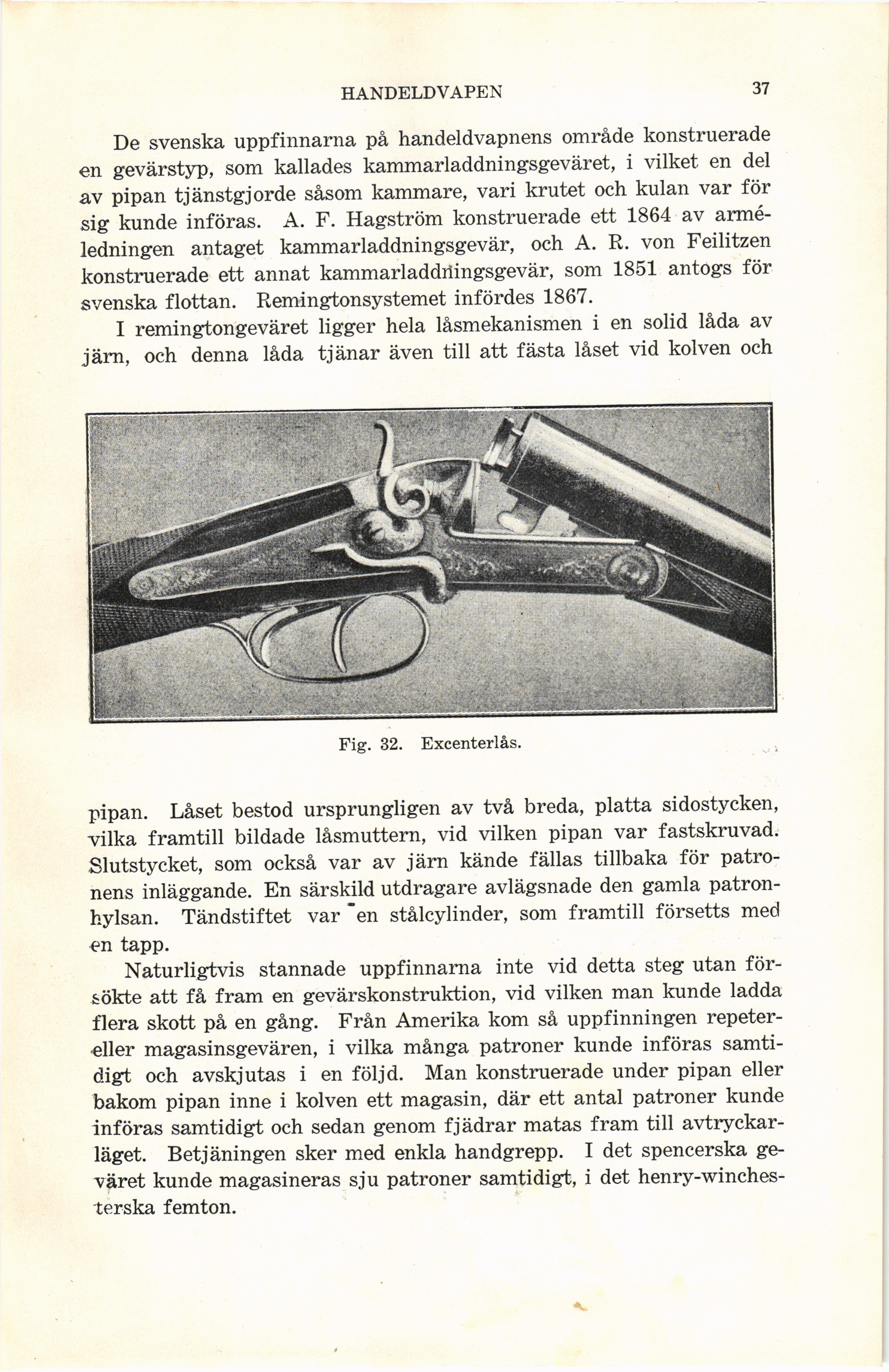

Fig. 32. Excenterlås.
