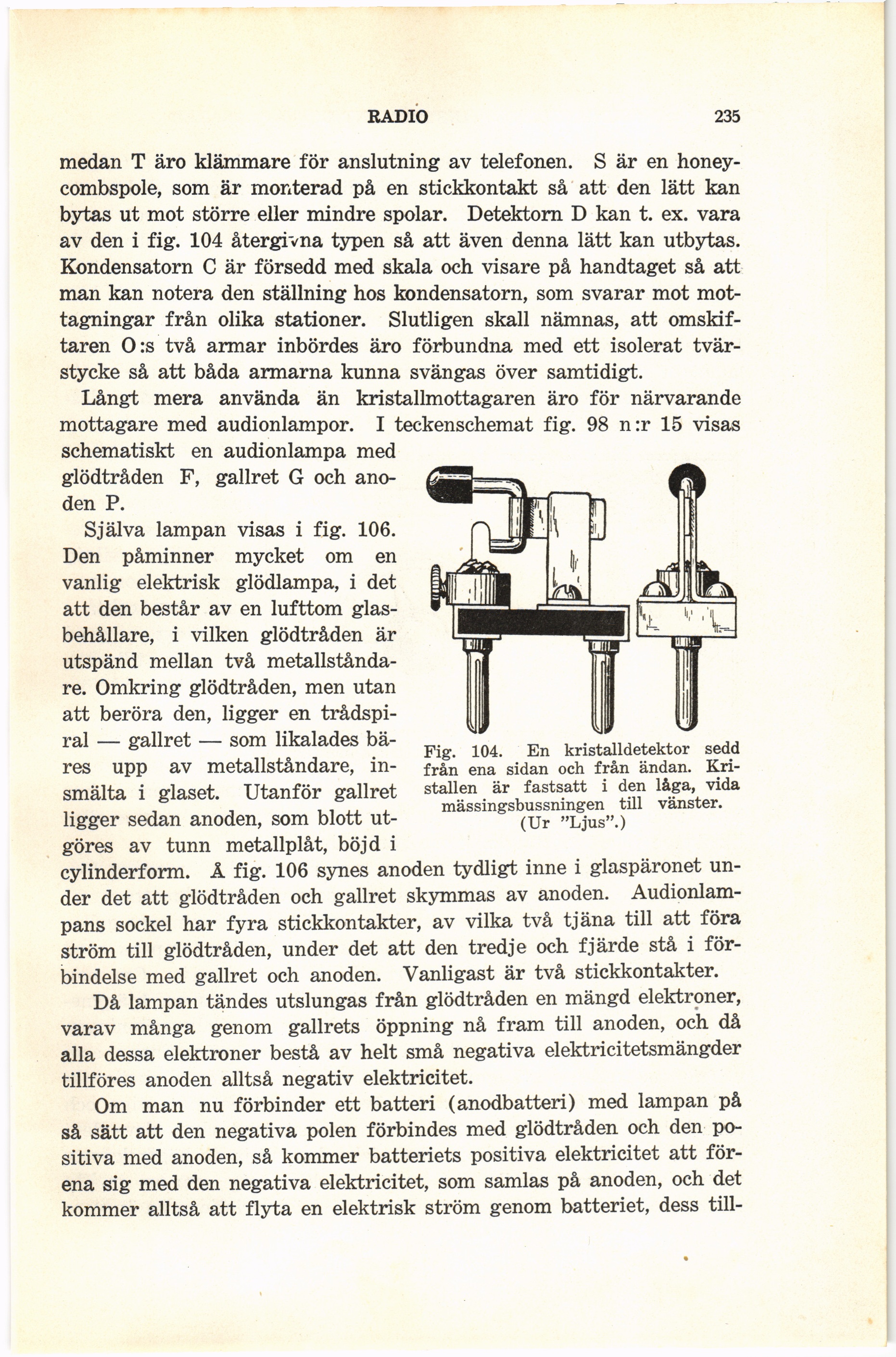

RADIO 235"
medan T äro klämmare för anslutning av telefonen. S är en
honeycombspole, som är monterad på en stickkontakt så att den lätt kan
bytas ut mot större eller mindre spolar. Detektorn D kan t. ex. vara
av den i fig. 104 återgivna typen så att även denna lätt kan utbytas.
Kondensatorn C är försedd med skala och visare på handtaget så att
man kan notera den ställning hos kondensatorn, som svarar mot
mottagningar från olika stationer. Slutligen skall nämnas, att
omskiftaren 0:s två armar inbördes äro förbundna med ett isolerat
tvärstycke så att båda armarna kunna svängas över samtidigt.
Långt mera använda än kristallmottagaren äro för närvarande
mottagare med audionlampor. I teckenschemat fig. 98 n:r 15 visas
schematiskt en audionlampa med
glödtråden F, gallret G och
anoden P.
Själva lampan visas i fig. 106.
Den påminner mycket om en
vanlig elektrisk glödlampa, i det
att den består av en lufttom
glasbehållare, i vilken glödtråden är
utspänd mellan två
metallståndare. Omkring glödtråden, men utan
att beröra den, ligger en
trådspiral — gallret — som likalades
bäres upp av metallståndare,
insmälta i glaset. Utanför gallret
ligger sedan anoden, som blott
utgöres av tunn metallplåt, böjd i
cylinderform. Å fig. 106 synes anoden tydligt inne i glaspäronet
under det att glödtråden och gallret skymmas av anoden.
Audionlam-pans sockel har fyra stickkontakter, av vilka två tjäna till att föra
ström till glödtråden, under det att den tredje och fjärde stå i
förbindelse med gallret och anoden. Vanligast är två stickkontakter.
Då lampan tändes utslungas från glödtråden en mängd elektroner,
varav många genom gallrets öppning nå fram till anoden, och då
alla dessa elektroner bestå av helt små negativa elektricitetsmängder
tillföres anoden alltså negativ elektricitet.
Om man nu förbinder ett batteri (anodbatteri) med lampan på
så sätt att den negativa polen förbindes med glödtråden och den
positiva med anoden, så kommer batteriets positiva elektricitet att
förena sig med den negativa elektricitet, som samlas på anoden, och det
kommer alltså att flyta en elektrisk ström genom batteriet, dess till-
Fig. 104. En kristalldetektor sedd
från ena sidan och från ändan.
Kristallen är fastsatt i den låga, vida
mässingsbussningen till vänster.
(Ur "Ljus".)
