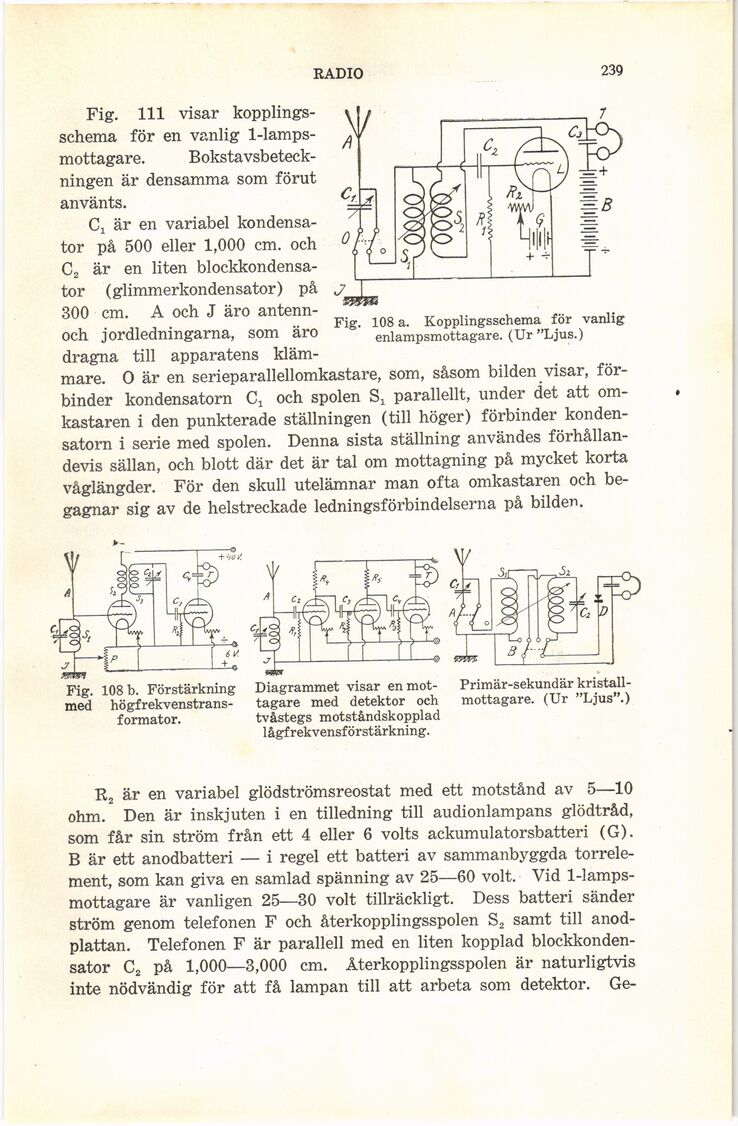

RADIO
239"
Fig. 111 visar
kopplingsschema för en vanlig
1-lamps-mottagare. Bokstavsbeteckningen är densamma som förut
använts.
Cj är en variabel
kondensator på 500 eller 1,000 cm. och
C2 är en liten
blockkondensator (glimmerkondensator) på
300 cm. A och J äro
antenn-och jordledningarna, som äro
dragna till apparatens
klämmare. O är en serieparallellomkastare, som, såsom bilden visar,
förbinder kondensatorn Cx och spolen Sj parallellt, under det att
omkastaren i den punkterade ställningen (till höger) förbinder
kondensatorn i serie med spolen. Denna sista ställning användes
förhållandevis sällan, och blott där det är tal om mottagning på mycket korta
våglängder. För den skull utelämnar man ofta omkastaren och
begagnar sig av de helstreckade ledningsförbindelserna på bilden.
Fig. 108 a. Kopplingsschema för vanlig
enlampsmottagare. (Ur "Ljus.)
Diagrammet visar en
mottagare med detektor och
tvåstegs motståndskopplad
lågfrekvensförstärkning.
R2 är en variabel glödströmsreostat med ett motstånd av 5—10
ohm. Den är inskjuten i en tilledning till audionlampans glödtråd,
som får sin ström från ett 4 eller 6 volts ackumulatorsbatteri (G).
B är ett anodbatteri — i regel ett batteri av sammanbyggda
torrelement, som kan giva en samlad spänning av 25—60 voit. Vid
1-lamps-mottagare är vanligen 25—30 voit tillräckligt. Dess batteri sänder
ström genom telefonen F och återkopplingsspolen S2 samt till
anod-plattan. Telefonen F är parallell med en liten kopplad
blockkondensator C2 på 1,000—3,000 cm. Återkopplingsspolen är naturligtvis
inte nödvändig för att få lampan till att arbeta som detektor. Ge-
Fig. 108 b. Förstärkning
med
högfrekvenstrans-formator.
Primär-sekundär
kristallmottagare. (Ur "Ljus".)
