RADIO
241"
Ungefärliga
våglängden i meter Varvtal i St Varvtal i S2
180—350 25 35
290—520 35 50
430—850 50 75
600—1400 75 100
820—1700 100 150
980—2300 150 200
1800—3000 200 300
2500—4000 250 300
Med en sådan mottagare som den angivna lyckas det många
amatörer, åtminstone på västkusten och i södra Sverige, att erhålla god
telefoni från såväl tyska som engelska rundradiostationer, för så vitt

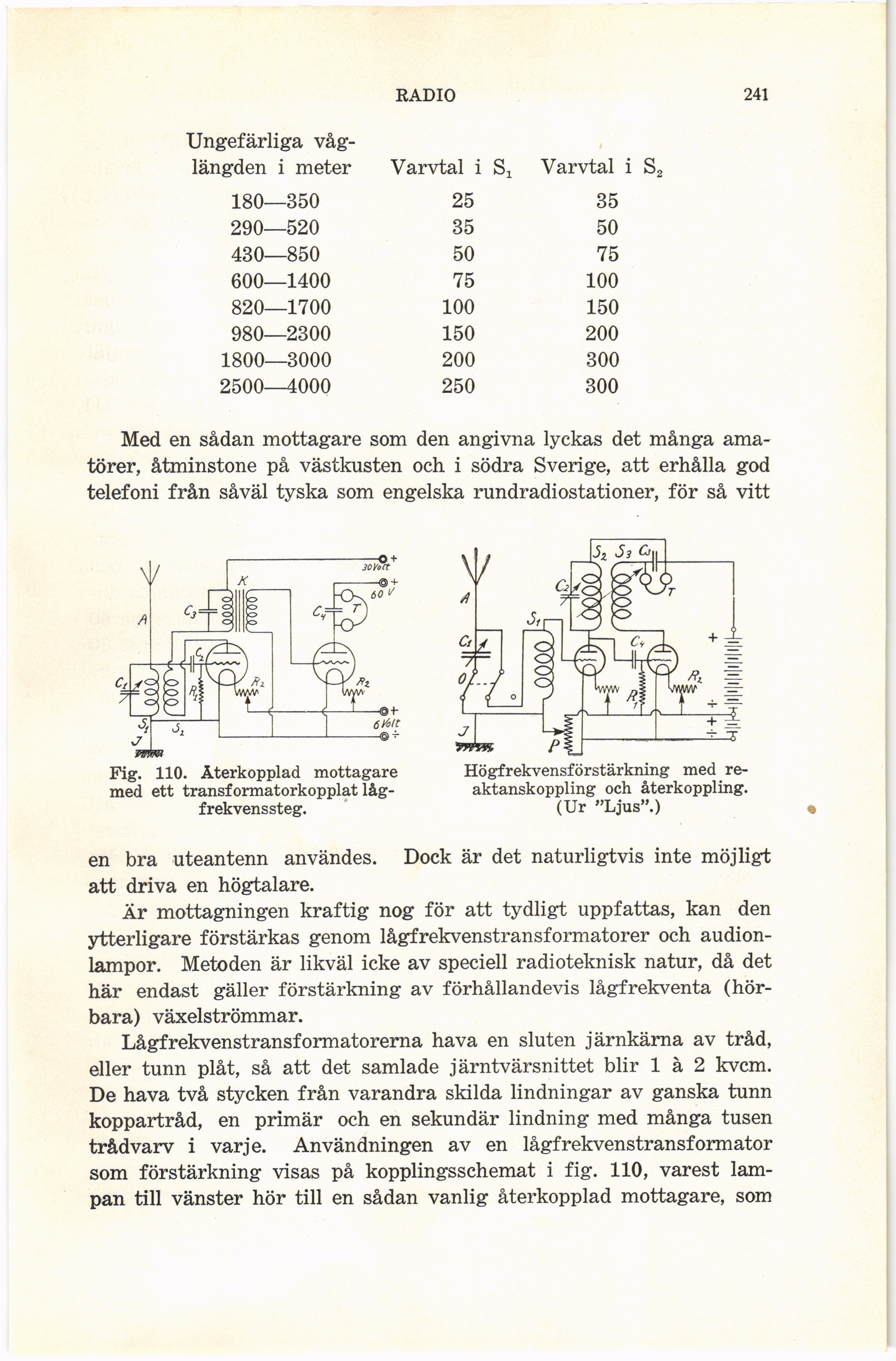

Fig. 110. Återkopplad mottagare
med ett transformatorkopplat
låg-frekvenssteg.
Högfrekvensförstärkning med
re-aktanskoppling och återkoppling.
(Ur "Ljus".)
en bra uteantenn användes. Dock är det naturligtvis inte möjligt
att driva en högtalare.
Är mottagningen kraftig nog för att tydligt uppfattas, kan den
ytterligare förstärkas genom lågfrekvenstransformatorer och
audionlampor. Metoden är likväl icke av speciell radioteknisk natur, då det
här endast gäller förstärkning av förhållandevis lågfrekventa
(hörbara) växelströmmar.
Lågfrekvenstransformatorerna hava en sluten järnkärna av tråd,
eller tunn plåt, så att det samlade järntvärsnittet blir 1 à 2 kvcm.
De hava två stycken från varandra skilda lindningar av ganska tunn
koppartråd, en primär och en sekundär lindning med många tusen
trådvarv i varje. Användningen av en lågfrekvenstransformator
som förstärkning visas på kopplingsschemat i fig. 110, varest
lampan till vänster hör till en sådan vanlig återkopplad mottagare, som
