JÄRN- OCH BETONGKONSTRUKTIONER 179
här icke kan närmare ingås. Alla ha dock det gemensamt, att de
utgöras av balkar (järnbalkar, järnbetongbalkar eller träbjälkar), vilka
på sin översida uppbära golv och på sin undersida innertak.
Vanligast är ett bjälklag av träbjälkar, på vilkas översida man spikat
golvplanken och på undersidan takpanelen (tunna bräder). De mellan-

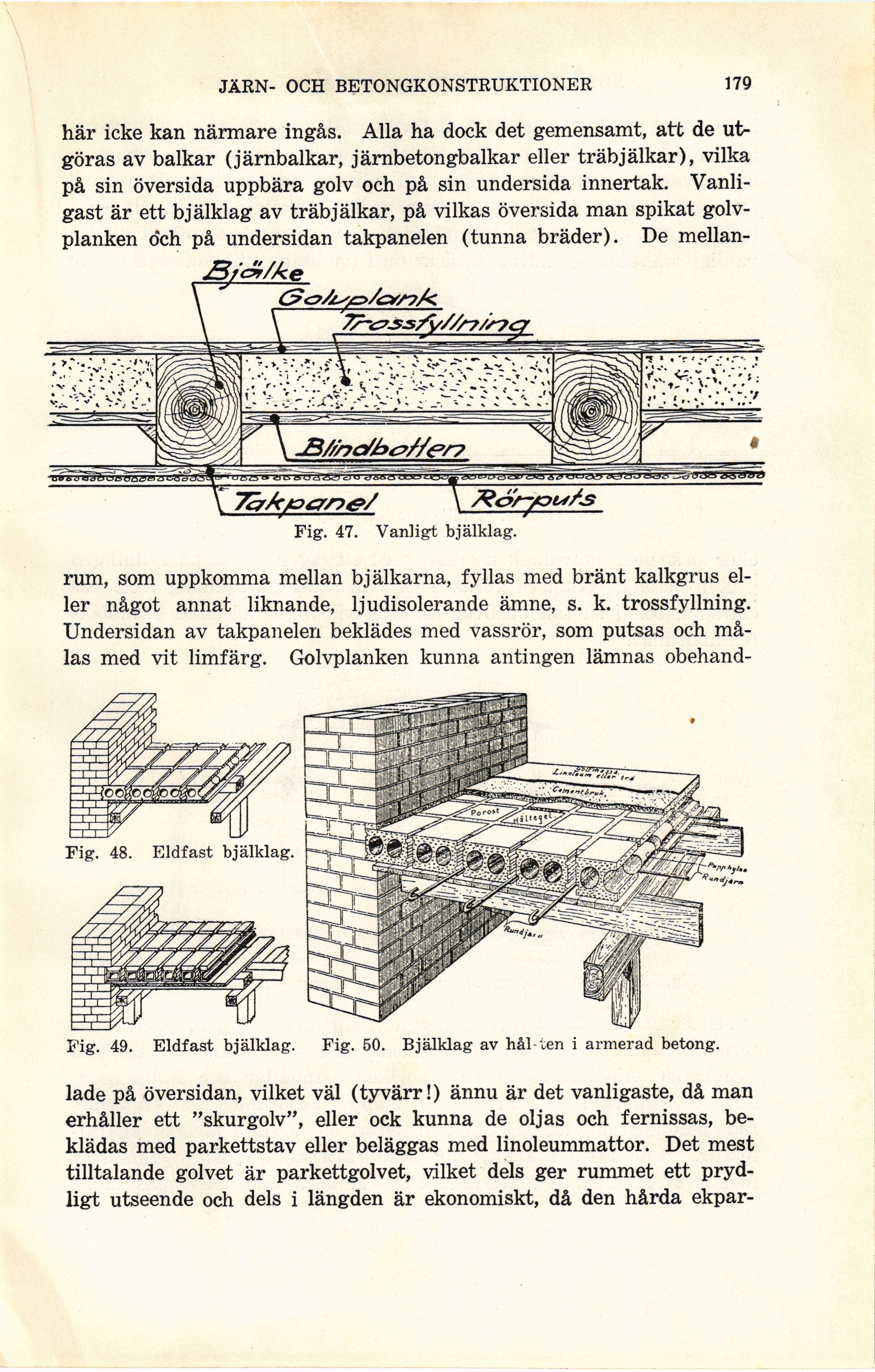

Fig. 47. Vanligt bjälklag.
rum, som uppkomma mellan bjälkarna, fyllas med bränt kalkgrus
eller något annat liknande, ljudisolerande ämne, s. k. trossfyllning.
Undersidan av takpanelen beklädes med vassrör, som putsas och
målas med vit limfärg. Golvplanken kunna antingen lämnas obehand-
Fig. 48. Eldfast bjälklag.
Fig. 49. Eldfast bjälklag. Fig. 50. Bjälklag av hål-ten i armerad betong.
lade på översidan, vilket väl (tyvärr!) ännu är det vanligaste, då man
erhåller ett "skurgolv", eller ock kunna de oljas och fernissas,
beklädas med parkettstav eller beläggas med linoleummattor. Det mest
tilltalande golvet är parkettgolvet, vilket dels ger rummet ett
prydligt utseende och dels i längden är ekonomiskt, då den hårda ekpar-
