194;
ANDRA DELEN. DEN MODERNA BYGGNADEN
ningar ändra cirkulationen, så att man efter behag kan ventilera eller
ekonomisera. Drivkraften vid dessa luftväxlingar är samma som
den, vilken åstadkommer drag i en skorsten, nämligen skillnaden i
tyngd mellan den kalla och den varma luften. Den uppvärmda
luften är nämligen lättare än den kalla, yttre luften, och stiger därför
uppåt. Kanalerna måste vid detta system vara ganska vida, då
annars otillräcklig luftväxling och uppvärmning skulle erhållas;
dessutom måste man tillse, att de föras
i möjligaste mån vertikalt, då
horisontella eller lutande sträckor
bilda dammsamlingsställen. Dessa
båda krav kunna stundom fördyra
anläggningskostnaderna, men i
allmänhet äro dessa, som nämnts,
lägre vid detta system än vid de
övriga. En olägenhet är, att man icke
bör vädra genom att öppna fönster
så länge värmeledningen är i gång.
Vidare bliva lätt väggarna
nedsmutsade i närheten av varmluftens
inloppsöppning i rummet, vilket i
längden icke kan undvikas, även om
särskilda luftfilter användas vid
friskluftsintaget. Dessutom äro
kanalerna svåråtkomliga för tillsyn
och rengöring, varjämte de ha den
otrevliga egenskapen att leda ljud från ett rum till ett annat.
Varmvattens- och ångvärmeledningarna sakna dessa olägenheter,
varför de också i bostadshus hava helt utträngt
varmluftsvärmeled-ningen. Vid varmvattensvärmeledningen är det, som namnet
antyder, varmt vatten, som från den centrala värmekällan fördelar
värmet till de olika rummen. Från den i allmänhet i källaren
placerade varmvattenpannan ledes det varma vattnet genom rör till olika, i
de särskilda rummen placerade värmeelement, där det avgiver en del
av sitt värme till luften, varefter det avsvalnade vattnet genom
andra rör ledes åter till pannan. Då vattnet vid olika värmegrader har
olika volym, måste det kunna utvidga och sammandraga sig, varför
högt upp i rörsystemet, vanligen på vinden, placeras ett så kallat
expansionskärl. Expansionskärlet är ett öppet kärl, försett med
bräddavlopp. Om luft inkommer i elementen, går denna ut genom
expansionskärlet, och om vattnets volym av någon anledning skulle

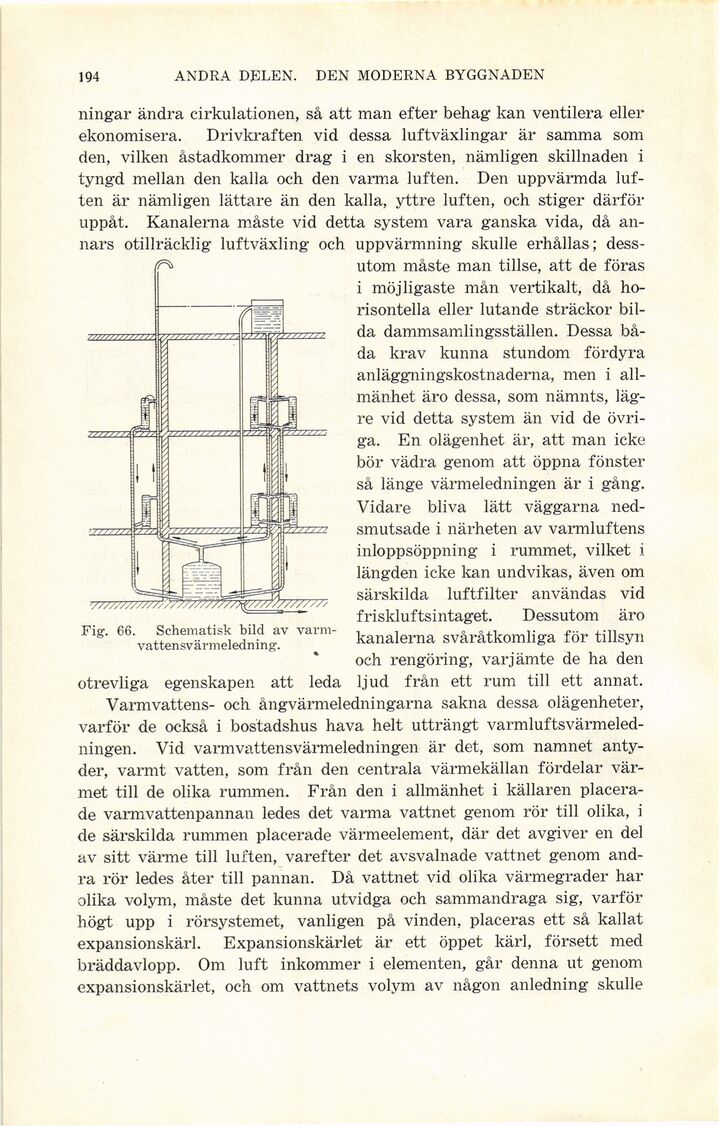

Fig. 66. Schematisk bild av
varmvattensvärmeledning.
