MASKINSMIDNING
175
kanaler i förbindelse med var sin ända av arbetscylindern. Kolven
b i denna uppbär genom sin kolvstång hammarhuvudet. I kanalerna
finnas vridbara regleringsventiler anbragta. Genom att den i
cylindrarna inneslutna luften ömsevis förtätas och förtunnas vid
pumpcy-linderkolvens rörelse påverkas arbetskolven, så att även denna kom-

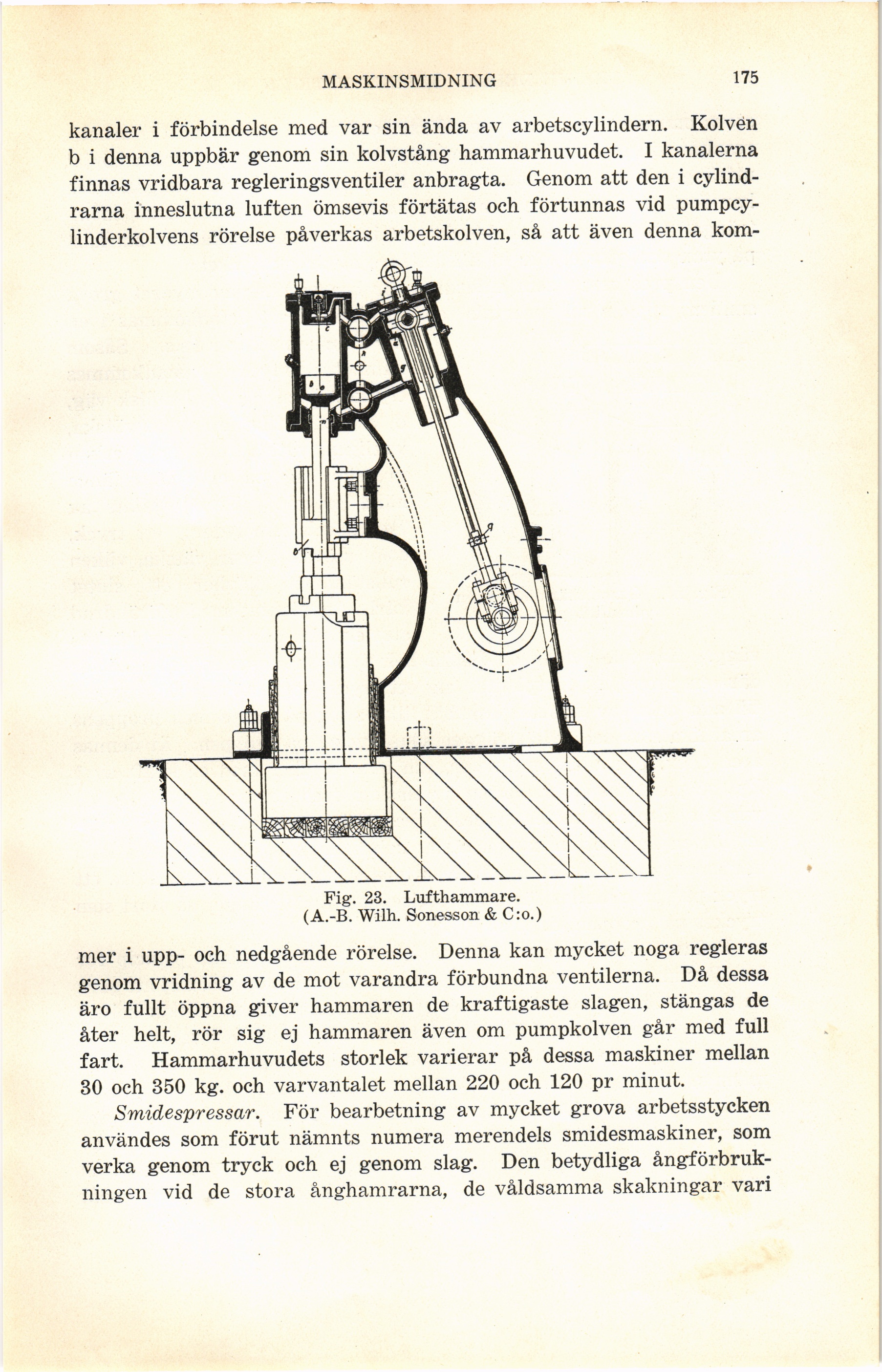

Fig. 23. Lufthammare.
(A.-B. Wilh. Sonesson & C:o.)
mer i upp- och nedgående rörelse. Denna kan mycket noga regleras
genom vridning av de mot varandra förbundna ventilerna. Då dessa
äro fullt öppna giver hammaren de kraftigaste slagen, stängas de
åter helt, rör sig ej hammaren även om pumpkolven går med full
fart. Hammarhuvudets storlek varierar på dessa maskiner mellan
30 och 350 kg. och varvantalet mellan 220 och 120 pr minut.
Smidespressar. För bearbetning av mycket grova arbetsstycken
användes som förut nämnts numera merendels smidesmaskiner, som
verka genom tryck och ej genom slag. Den betydliga
ångförbrukningen vid de stora ånghamrarna, de våldsamma skakningar vari
