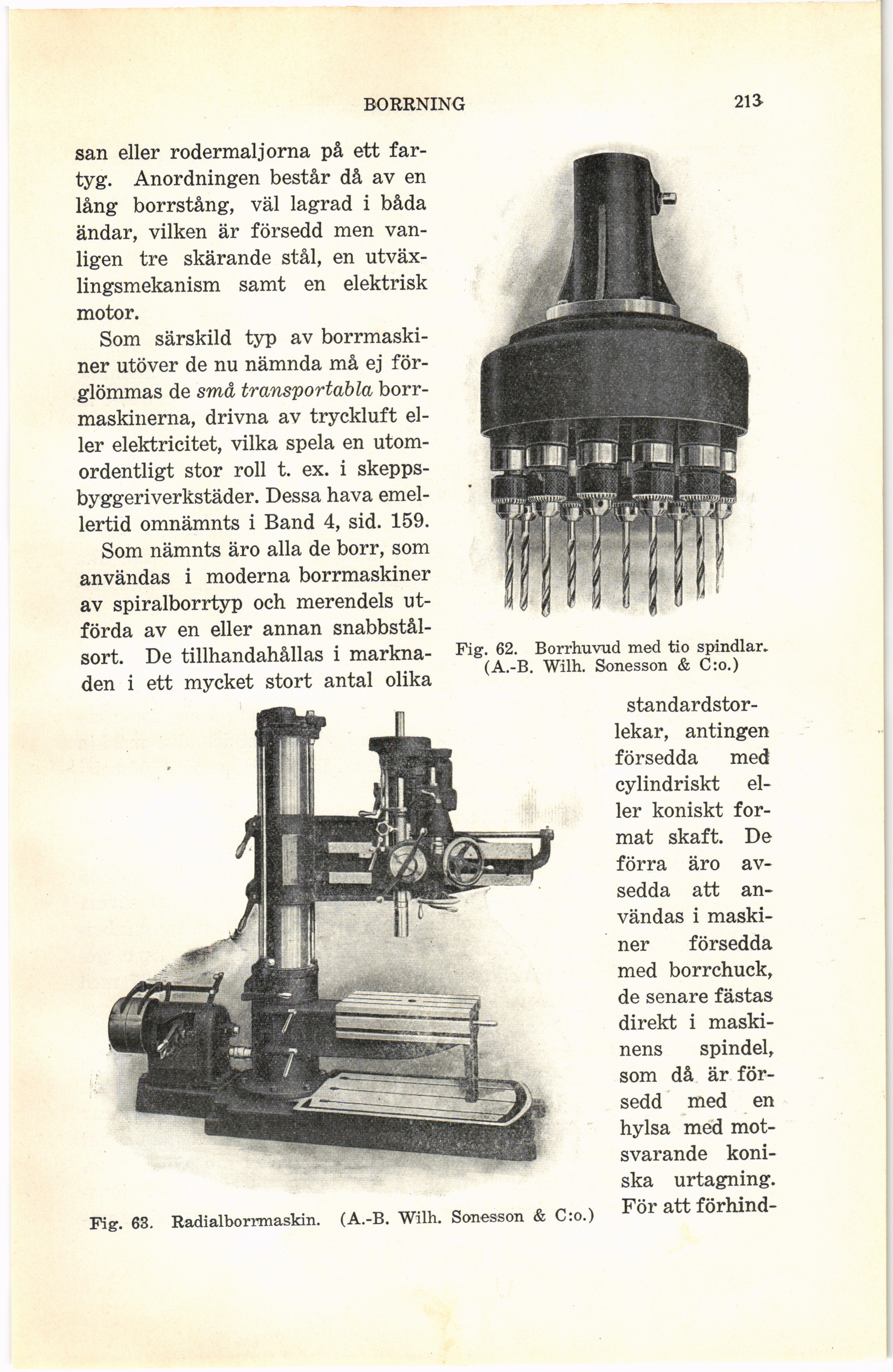

BORRNING 213
san eller rodermaljorna på ett
fartyg. Anordningen består då av en
lång borrstång, väl lagrad i båda
ändar, vilken är försedd men
vanligen tre skärande stål, en
utväx-lingsmekanism samt en elektrisk
motor.
Som särskild typ av
borrmaskiner utöver de nu nämnda må ej
förglömmas de små transportabla
borrmaskinerna, drivna av tryckluft
eller elektricitet, vilka spela en
utomordentligt stor roll t. ex. i
skepps-byggeriverkstäder. Dessa hava
emellertid omnämnts i Band 4, sid. 159.
Som nämnts äro alla de borr, som
användas i moderna borrmaskiner
av spiralborrtyp och merendels
utförda av en eller annan
snabbstålsort. De tillhandahållas i
marknaden i ett mycket stort antal olika
Fig. 62. Borrhuvud med tio spindlar.
(A.-B. Wilh. Sonesson & C:o.)
[-standardstorlekar,-]
{+standardstor-
lekar,+} antingen
försedda med
cylindriskt
eller koniskt
format skaft. De
förra äro
avsedda att
användas i
maskiner försedda
med borrchuck,
de senare fästas
direkt i
maskinens spindel,
som då är
försedd med en
hylsa med
motsvarande koniska urtagning.
För att förhind-
Fig. 63. Radialborrmaskin. (A.-B. Wilh. Sonesson & C:o.)
