216
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
särskild fräskonstruktion synes i samma figur, nämligen fräsen med
lösa skär. En dylik är fördelaktig vid stora dimensioner, där
kostnaden för hela fräsens utförande av snabbstål skulle bli alltför hög. De
tre minsta fräshjulen kallas vinkelfräsar och ändfräsar och kunna
användas för t. ex. planing av en axelända. Vidare finnes fräsar för
skärning av kugghjul, snäckhjul och snäckaxlar etc. Särskilt
profilerade fräsar kunna även användas för bearbetning av en
rotationsyta av mer eller
mindre
invecklat utseende.
Dylik s. k.
rundfräsning
illustreras i fig.
66 och 67.
Arbetsstycket ro •
terar därvid
långsamt och
profileras av
den åt motsatt
håll roterande
fräsen. I fig.
66 visas
sålunda fräsning av
en detalj som
skulle tarva
betydligt mera
arbetstid, om den skulle svarvas, och i fig. 67 se vi fräsar för
profilering av ett linskivehjul och en kopplingsmuff.
Särskilt dessa senare exempel klarlägga tydligt de stora fördelar
fräsningsförfarandet medför. Arbetsstycken bliva fullständigt
ma-skinbearbetade och färdiga efter exakta mått och alldeles oberoende
av en arbetares yrkesskicklighet. Sedan arbetsstycket väl är inspänt
korrekt och maskinen satt igång, utför maskinen resten, och detta
medför dessutom den fördelen, att en arbetare kan betjäna flera
fräsmaskiner. Ett villkor är givetvis att arbetet skall vara så stort,
eller smådetaljer tillverkas i sådant antal, att tillverkningen av den
ganska dyrbara fräsen lönar sig. För massfabrikation har
fräsma-skinerna sålunda mycket stor betydelse.
Ett flertal maskintyper hava framkommit för utförande av olika
slag av fräsarbete. De vanligaste typerna äro enkla fräsmaskinen
och universalfrasmaskinen. De användas huvudsakligen för bearbet-

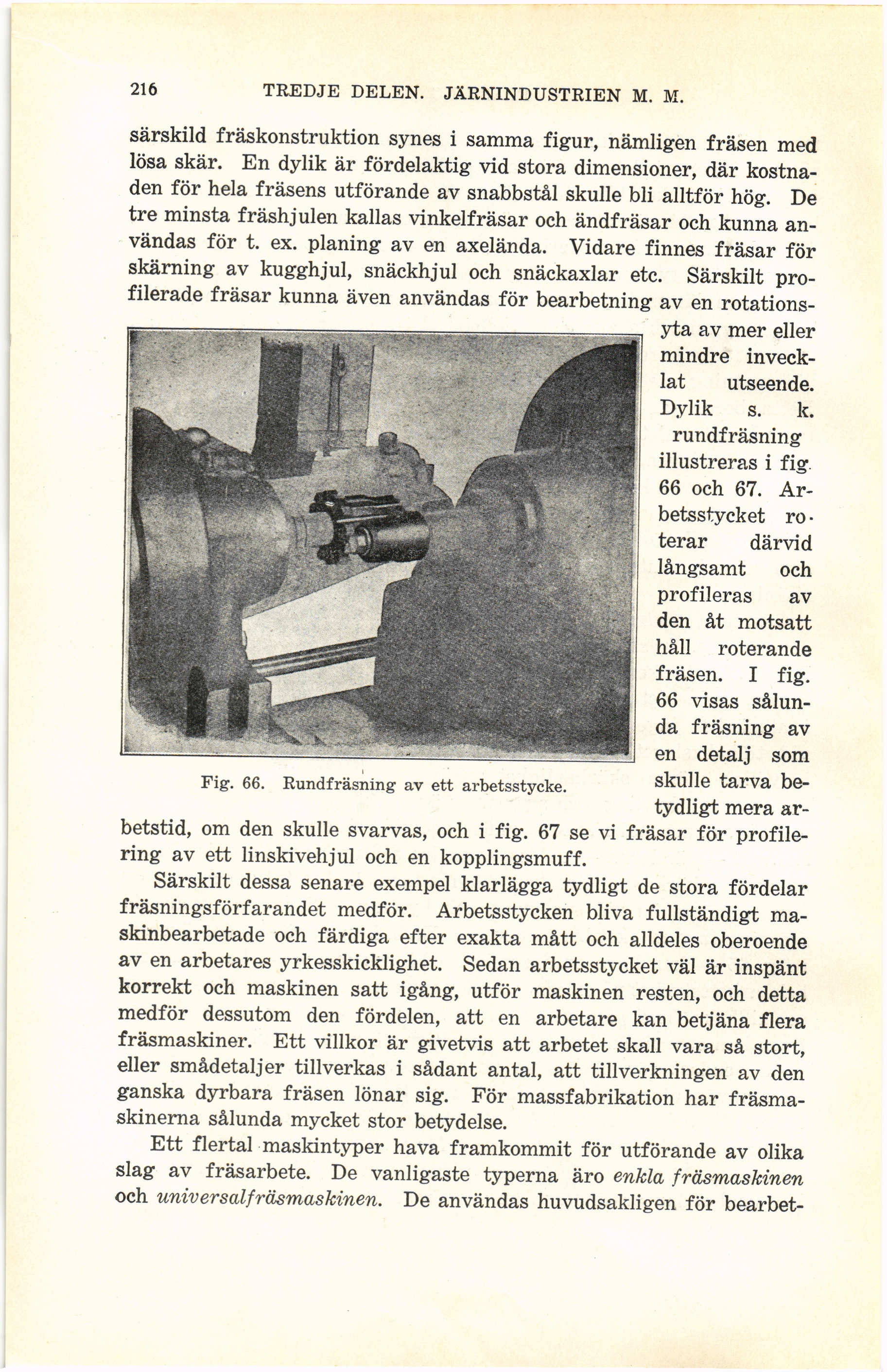

Fig. 66. Rundfräsning av ett arbetsstycke.
