228
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
läge, kan man med ritskubben avmärka punkter och draga linjer på
föremål, som alb, bli parallella med planet och på visst avstånd
från detta.
Vid uppritsningon av arbetsstycket, liksom vid ritningens
förfärdigande, går man ut ifrån mittlinjerna. Skola parallella linjer
härtill dragas, avsätter man med en stickpassare på båda eller ena sidan
om mittlinjen det önskade måttet och inställer sedan ritskubben

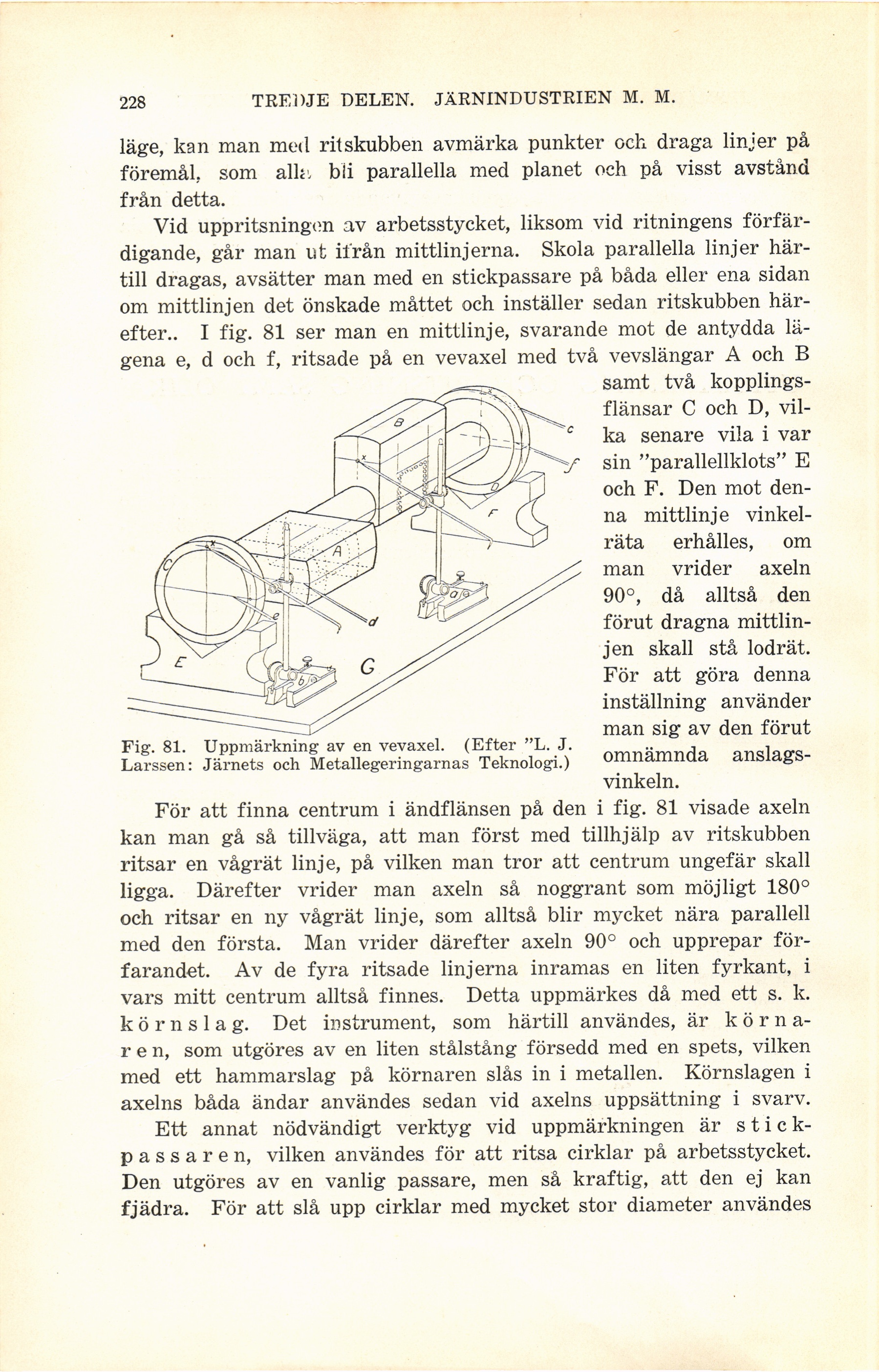

härefter.. I fig. 81 ser man en mittlinje, svarande mot de antydda
lägena e, d och f, ritsade på en vevaxel med två vevslängar A och B
samt två
kopplings-flänsar C och D,
vilka senare vila i var
sin "parallellklots" E
och F. Den mot
denna mittlinje
vinkelräta erhålles, om
man vrider axeln
90°, då alltså den
förut dragna
mittlinjen skall stå lodrät.
För att göra denna
inställning använder
man sig av den förut
omnämnda
anslagsvinkeln.
För att finna centrum i ändflänsen på den i fig. 81 visade axeln
kan man gå så tillväga, att man först med tillhjälp av ritskubben
ritsar en vågrät linje, på vilken man tror att centrum ungefär skall
ligga. Därefter vrider man axeln så noggrant som möjligt 180°
och ritsar en ny vågrät linje, som alltså blir mycket nära parallell
med den första. Man vrider därefter axeln 90° och upprepar
förfarandet. Av de fyra ritsade linjerna inramas en liten fyrkant, i
vars mitt centrum alltså finnes. Detta uppmärkes då med ett s. k.
k ö r n s 1 a g. Det instrument, som härtill användes, är k ö r n
a-r e n, som utgöres av en liten stålstång försedd med en spets, vilken
med ett hammarslag på körnaren slås in i metallen. Körnslagen i
axelns båda ändar användes sedan vid axelns uppsättning i svarv.
Ett annat nödvändigt verktyg vid uppmärkningen är
stickpassaren, vilken användes för att ritsa cirklar på arbetsstycket.
Den utgöres av en vanlig passare, men så kraftig, att den ej kan
fjädra. För att slå upp cirklar med mycket stor diameter användes
Fig. 81. Uppmärkning av en vevaxel. (Efter "L. J.
Larssen: Järnets och Metallegeringarnas Teknologi.)
