UPPMÄEKNING OCH RITSNING SAMT OLIKA MÄTVERKTYG 231
Noniens noll-streck anger måttet i hela millimeter, och det streck
å nonien, som noga sammanfaller med skalans, anger måttet i
motsvarande tiondels millimeter. Noniemetoden är mycket gammal och
anses härstamma från portugisen Nunez, som levde på 1500-talet.
Det var på denna tid astronomerna, som hade behov av att kunna
utföra noggranna mätningar.
Skjutmåttet infördes som mätinstrument för verkstadsarbete av
firman Brown & Sharpe på mitten av förra århundradet.
För mindre mått och för föremål, som fordra ett noggrannare
utförande, har man konstruerat ett ännu känsligare instrument,
mikrometern, se fig. 86. Denna består av en skruv med en

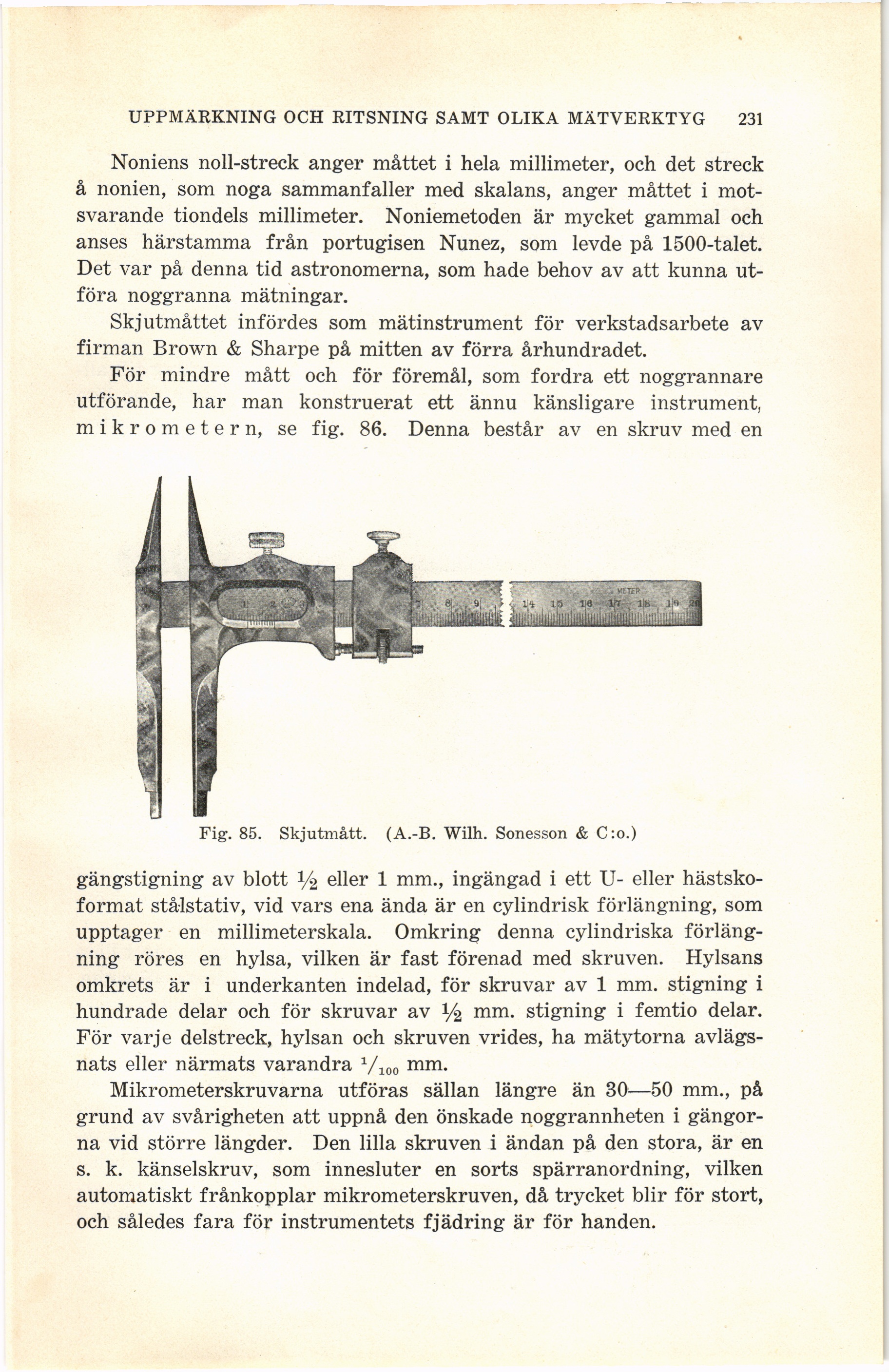

Fig. 85. Skjutmått. (A.-B. Wilh. Sonesson & C:o.)
gängstigning av blott 1/2 eller 1 mm., ingängad i ett U- eller
hästsko-format stålstativ, vid vars ena ända är en cylindrisk förlängning, som
upptager en millimeterskala. Omkring denna cylindriska
förlängning röres en hylsa, vilken är fast förenad med skruven. Hylsans
omkrets är i underkanten indelad, för skruvar av 1 mm. stigning i
hundrade delar och för skruvar av mm. stigning i femtio delar.
För varje delstreck, hylsan och skruven vrides, ha mätytorna
avlägsnats eller närmats varandra 1/100 mm.
Mikrometerskruvarna utföras sällan längre än 30—50 mm., på
grund av svårigheten att uppnå den önskade noggrannheten i
gängorna vid större längder. Den lilla skruven i ändan på den stora, är en
s. k. känselskruv, som innesluter en sorts spärranordning, vilken
automatiskt frånkopplar mikrometerskruven, då trycket blir för stort,
och således fara för instrumentets fjädring är för handen.
