236
TREDJE* DELEN. JÄRNINDUSTRIEN M. M.
lité ökas. I samma mån ökas emellertid även tillverkningskostnaden,
emedan betydligt större fordringar ställas på arbetarens skicklighet,
och ju längre tid tager bearbetningen. Därför är det önskvärt att
välja gränsvärdena så långt ifrån varandra som möjligt, men dock
icke längre än att produkten ändå bibehåler sin egenskap av
utbytbarhet.
Det duger heller inte att tillverka ett lager eller en axel efter
samma tolerans som en tapp, som skall passa styvt i en borrning. I det
förra fallet måste, som redan nämnts, plats för ett tunnt oljeskikt
finnas.

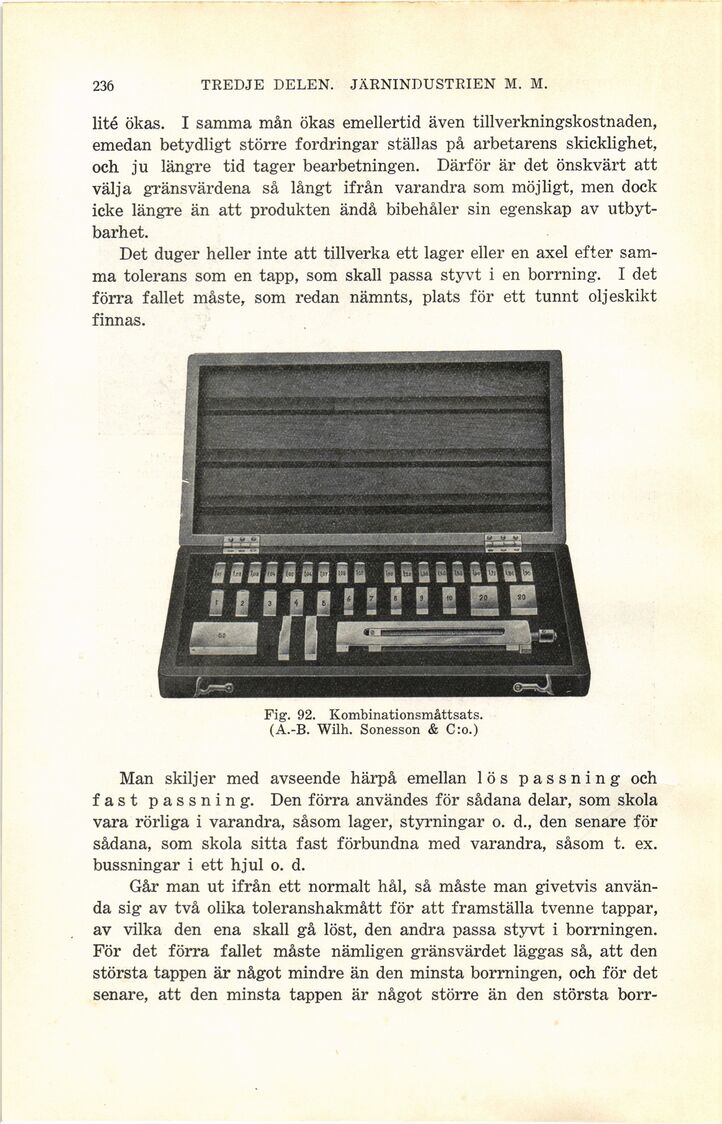

Fig. 92. Kombinationsmåttsats.
(A.-B. Wilh. Sonesson & C:o.)
Man skiljer med avseende härpå emellan lös passning och
fast passning. Den förra användes för sådana delar, som skola
vara rörliga i varandra, såsom lager, styrningar o. d., den senare för
sådana, som skola sitta fast förbundna med varandra, såsom t. ex.
bussningar i ett hjul o. d.
Går man ut ifrån ett normalt hål, så måste man givetvis
använda sig av två olika toleranshakmått för att framställa tvenne tappar,
av vilka den ena skall gå löst, den andra passa styvt i borrningen.
För det förra fallet måste nämligen gränsvärdet läggas så, att den
största tappen är något mindre än den minsta borrningen, och för det
senare, att den minsta tappen är något större än den största borr-
