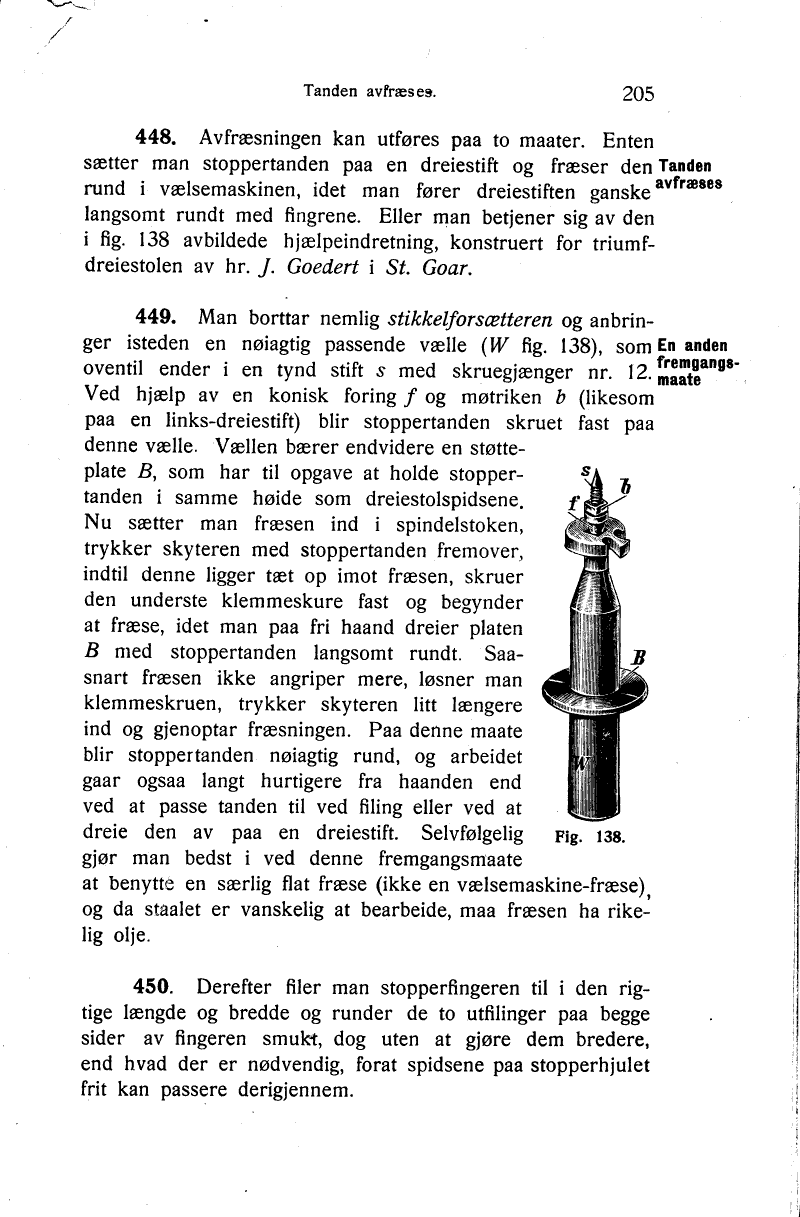

Tanden avfræses.

448. Avfræsningen kan utføres paa to maater. Enten
sætter man stoppertanden paa en dreiestift og fræser den
rund i vælsemaskinen, idet man fører dreiestiften ganske
langsomt rundt med fingrene. Eller man betjener sig av den
i fig. 138 avbildede hjælpeindretning, konstruert for
triumfdreiestolen av hr. J. Goedert i St. Goar.

En anden fremgangsmaate

449. Man borttar nemlig stikkelforsætteren og
anbringer isteden en nøiagtig passende vælle (W fig. 138), som
oventil ender i en tynd stift s med skruegjænger nr. 12.
Ved hjælp av en konisk foring f og møtriken b (likesom
paa en links-dreiestift) blir stoppertanden skruet fast paa
denne vælle. Vællen bærer endvidere en
støtteplate B, som har til opgave at holde
stoppertanden i samme høide som dreiestolspidsene.
Nu sætter man fræsen ind i spindelstoken,
trykker skyteren med stoppertanden fremover,
indtil denne ligger tæt op imot fræsen, skruer
den underste klemmeskure fast og begynder
at fræse, idet man paa fri haand dreier piaten
B med stoppertanden langsomt rundt.
Saasnart fræsen ikke angriper mere, løsner man
klemmeskruen, trykker skyteren litt længere
ind og gjenoptar fræsningen. Paa denne maate
blir stopper tanden nøiagtig rund, og arbeidet
gaar ogsaa langt hurtigere fra haanden end
ved at passe tanden til ved filing eller ved at
dreie den av paa en dreiestift. Selvfølgelig
gjør man bedst i ved denne fremgangsmaate
at benytte en særlig flat fræse (ikke en vælsemaskine-fræse)
og da staalet er vanskelig at bearbeide, maa fræsen ha
rikelig olje.
Fig. 138.

450. Derefter filer man stopperfingeren til i den
rigtige længde og bredde og runder de to utfilinger paa begge
sider av fingeren smukt, dog uten at gjøre dem bredere,
end hvad der er nødvendig, forat spidsene paa stopperhjulet
frit kan passere derigjennem.
