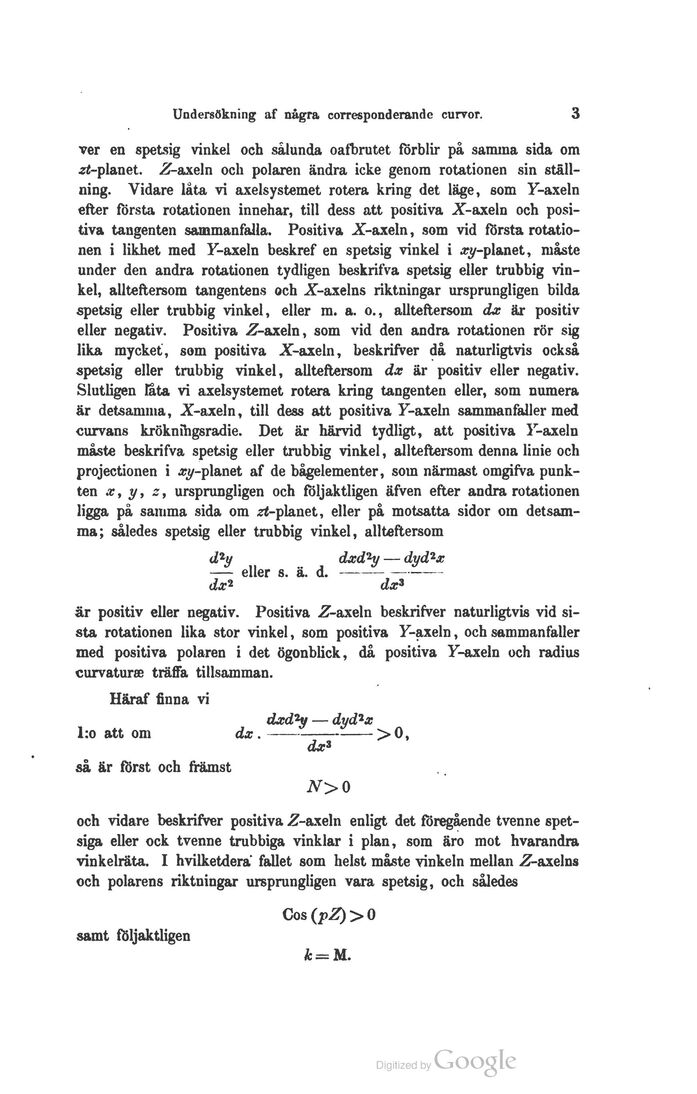

Undersökning af några corresponderande curvor. 3
ver en spetsig vinkel och sålunda oafbrutet förblir på samma sida om
2t-planet. Z-axeln och polaren ändra icke genom rotationen sin ställ-
ning. Vidare låta vi axelsystemet rotera kring det läge, som Y-axeln
efter första rotationen innehar, till dess att positiva X-axeln och posi-
tiva tangenten sammanfalla. Positiva X-axeln, som vid första rotatio-
nen i likhet med Y-axeln beskref en spetsig vinkel i ry-planet, måste
under den andra rotationen tydligen beskrifva spetsig eller trubbig vin-
kel, allteftersom tangentens och X-axelns riktningar ursprungligen bilda
spetsig eller trubbig vinkel, eller m. a. o., allteftersom dr är positiv
eller negativ. Positiva Z-axeln, som vid den andra rotationen rör sig
lika mycket, som positiva X-axeln, beskrifver då naturligtvis också
spetsig eller trubbig vinkel, allteftersom dx är positiv eller negativ.
Slutligen låta vi axelsystemet rotera kring tangenten eller, som numera
är detsamma, X-axeln, till dess att positiva Y-axeln sammanfaller med
curvans kröknihgsradie. Det är härvid tydligt, att positiva Y-axeln
måste beskrifva spetsig eller trubbig vinkel, allteftersom denna linie och
projectionen i xy-planet af de bågelementer, som närmast omgifva punk-
ten x, y, 2, ursprungligen och följaktligen äfven efter andra rotationen
ligga på samma sida om zt-planet, eller på motsatta sidor om detsam-
ma; således spetsig eller trubbig vinkel, allteftersom
dy dxd?y — dyd?x
— eller 8. ä. dd — = —=—
da? dz?
är positiv eller negativ. Positiva Z-axeln beskrifver naturligtvis vid si-
sta rotationen lika stor vinkel, som positiva Y-axeln, och sammanfaller
med positiva polaren i det ögonblick, då positiva Y-axeln och radius
curvature träffa tillsamman.
Häraf finna vi
dxdy — dyd?zx
1:o att om dr. dediy — äy > 0,
de?
så är först och främst
N>0
och vidare beskrifver positiva Z-axeln enligt det föregående tvenne spet-
siga eller ock tvenne trubbiga vinklar i plan, som äro mot hvarandra
vinkelräta. I hvilketdera fallet som helst måste vinkeln mellan Z-axelns
och polarens riktningar ursprungligen vara spetsig, och således
Cos (pZ) > 0
k=M.
samt följaktligen
