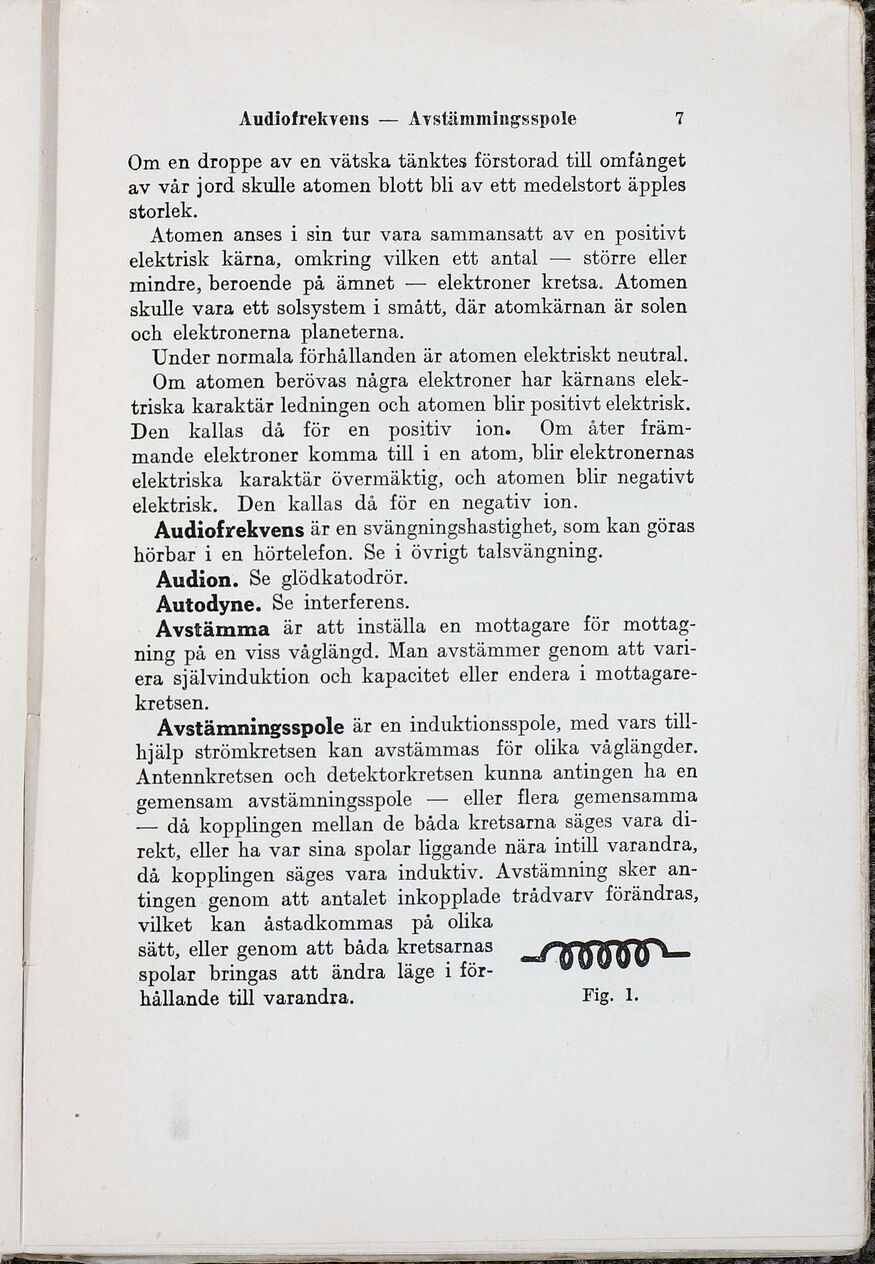

Audiofrekvens — Avstämmingsspole 7
Om en droppe av en vätska tänktes förstorad till omfånget
av vår Jord skulle atomen blott bli av ett medelstort äpples
storlek.
Atomen anses i sin tur vara sammansatt av en positivt
elektrisk kärna, omkring vilken ett antal — större eller
mindre, beroende på ämnet — elektroner kretsa. Atomen
skulle vara ett solsystem i smått, där atomkärnan är solen
och elektronerna planeterna.
Under normala förhållanden är atomen elektriskt neutral.
Om atomen berövas några elektroner har kärnans elek-
triska karaktär ledningen och atomen blir positivt elektrisk.
Den kallas då för en positiv ion. Om åter främ-
mande elektroner komma till i en atom, blir elektronernas
elektriska karaktär övermäktig, och atomen blir negativt
elektrisk. Den kallas då för en negativ ion.
Audiofrekvens är en svängningshastighet, som kan göras
hörbar i en hörtelefon. Se i övrigt talsvängning.
Audion. Se glödkatodrör.
Autodyne. Se interferens.
Avstämma är att inställa en mottagare för mottag-
ning på en viss våglängd. Man avstämmer genom att vari-
era självinduktion och kapacitet eller endera i mottagare-
kretsen.
Avstämningsspole är en induktionsspole, med vars till-
hjälp strömkretsen kan avstämmas för olika våglängder.
Antennkretsen och detektorkretsen kunna antingen ha en
gemensam avstämningsspole — eller flera gemensamma
— då kopplingen mellan de båda kretsarna säges vara di-
rekt, eller ha var sina spolar liggande nära intill varandra,
då kopplingen säges vara induktiv. Avstämning sker an-
tingen genom att antalet inkopplade trådvarv förändras,
vilket kan åstadkommas på olika
sätt, eller genom att båda kretsarnas TRE
spolar bringas att ändra läge i för- |
hållande till varandra. Fig. 1.
