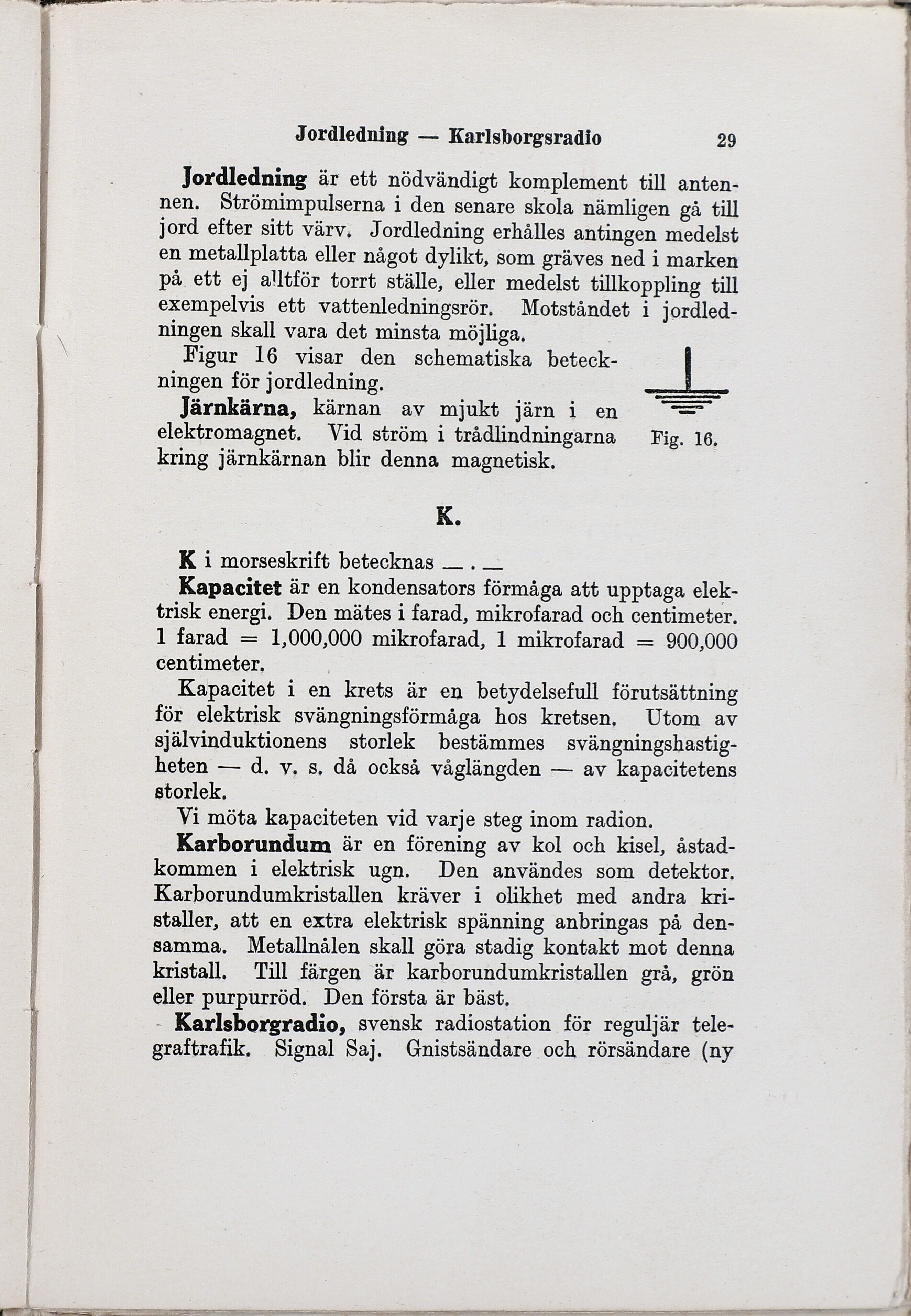

Jordledning — Karlsborgsradio 29
Jordledning är ett nödvändigt komplement till anten-
nen. Strömimpulserna i den senare skola nämligen gå till
Jord efter sitt värv, Jordledning erhålles antingen medelst
en metallplatta eller något dylikt, som gräves ned i marken
på ett ej alltför torrt ställe, eller medelst tillkoppling till
exempelvis ett vattenledningsrör. Motståndet i jordled-
ningen skall vara det minsta möjliga.
Figur 16 visar den schematiska beteck- |
ningen för jordledning.
Järnkärna, kärnan av mjukt järn i en =
elektromagnet. Vid ström i trådlindningarna Fig. 16.
kring järnkärnan blir denna magnetisk.
EK.
K i morseskrift betecknas — .—
Kapacitet är en kondensators förmåga att upptaga elek-
trisk energi. Den mätes i farad, mikrofarad och centimeter.
1 farad = 1,000,000 mikrofarad, 1 mikrofarad = 900,000
centimeter,
Kapacitet i en krets är en betydelsefull förutsättning
för elektrisk svängningsförmåga hos kretsen, Utom av
självinduktionens storlek bestämmes svängningshastig-
heten — d. v, s, då också våglängden — av kapacitetens
storlek.
Vi möta kapaciteten vid varje steg inom radion.
Karborundum är en förening av kol och kisel, åstad-
kommen i elektrisk ugn. Den användes som detektor.
Karborundumkristallen kräver i olikhet med andra kri-
staller, att en extra elektrisk spänning anbringas på den-
samma, Metallnålen skall göra stadig kontakt mot denna
kristall. Till färgen är karborundumkristallen grå, grön
eller purpurröd. Den första är bäst.
- Karlsborgradio, svensk radiostation för reguljär tele-
graftrafik. Signal Saj. Gnistsändare och rörsändare (ny
