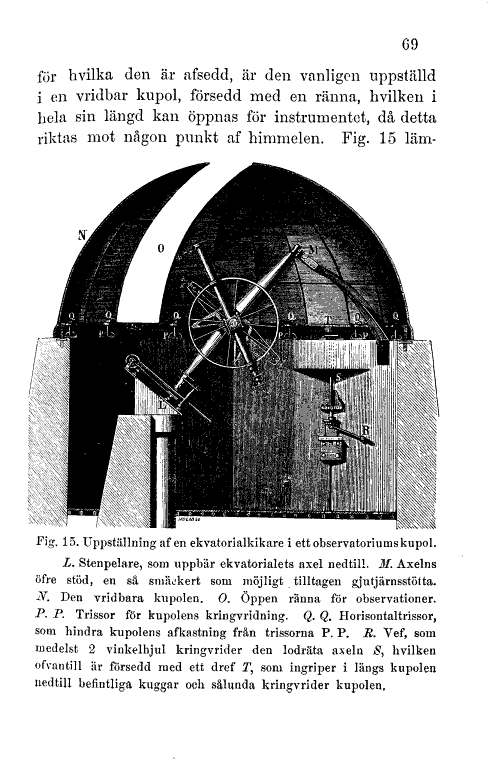

för hvilka den är afsedd, är den vanligen uppställd
i en vridbar kupol, försedd med en ränna, hvilken i
hela sin längd kan öppnas för instrumentet, då detta
riktas mot någon punkt af himmelen.

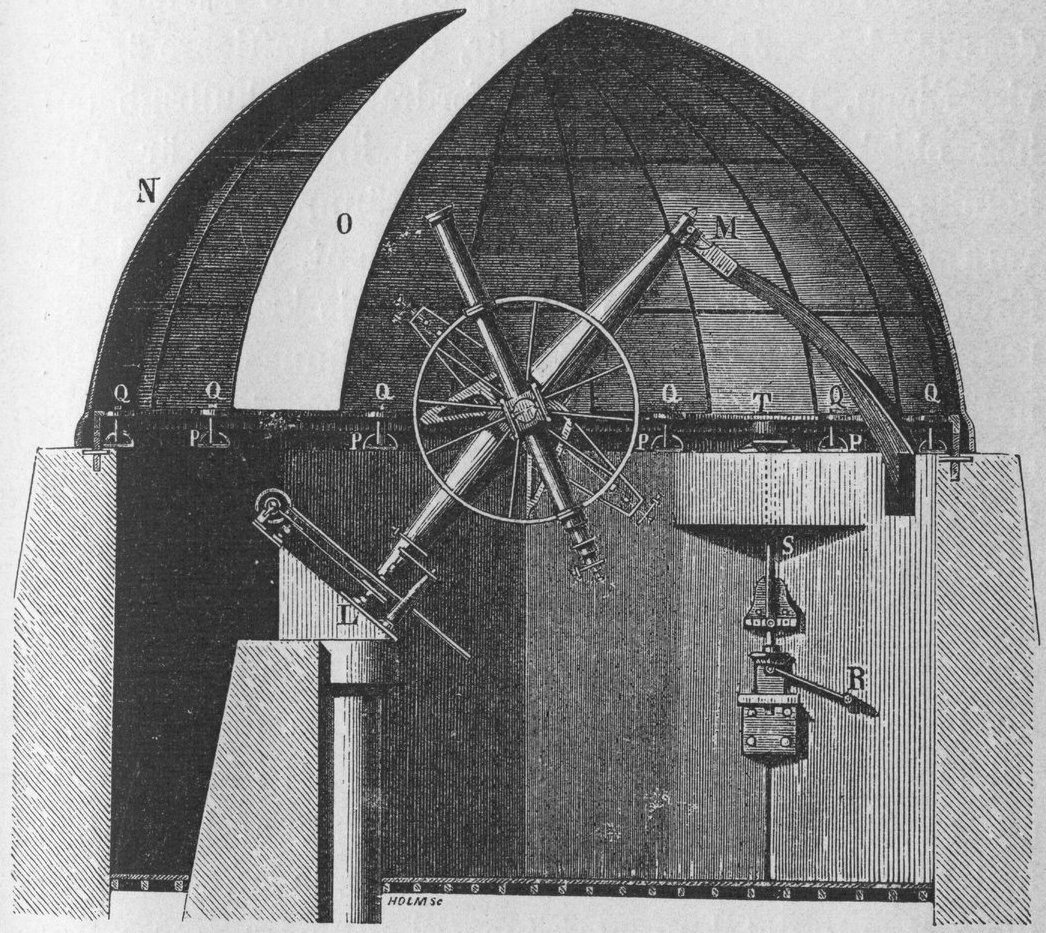

| Fig. 15. Uppställning af en ekvatorialkikare i ett observatoriumskupol. L. Stenpelare, som uppbär ekvatorialets axel nedtill. M. Axelns öfre stöd, en så smäckert som möjligt tilltagen gjutjärnsstötta. N. Den vridbara kupolen. O. Öppen ränna för observationer. P. P. Trissor för kupolens kringvridning. Q. Q. Horisontaltrissor, som hindra kupolens afkastning från trissorna P. P. R. Vef, som medelst 2 vinkelhjul kringvrider den lodräta axeln S, hvilken ofvantill är försedd med ett dref T, som ingriper i längs kupolen nedtill befintliga kuggar och sålunda kringvrider kupolen. |
