Spånavskiljande formgivning
Svarvprisman skall vara av bred och kraftig konstruktion och
invändigt stagad med diagonalstag för att utan formförändring kunna
upptaga de påkänningar, som uppstå vid grovsvarvning. Prisman skall
vara gjuten av tätt och finkornigt gjutjärn med stor brinellhårdhet,
så att gejdernas avnötning blir den minsta möjliga. För att skydda
gejderna mot spån och smuts användas gejderskydd eller
spånavstry-kare av filt.
Gängskärning och matning. Drivningen av ledarskruven sker från
svarvspindeln med lämplig kugghjulsutväxling till en Nortonlåda. I
samband med lämpliga utväxlingar i Nortonlådan kan ett större antal
gängstigningar erhållas i såväl millimeter som eng. tum. Övergång
från tumstigning till millimeterstigning, om ledarskruven är utförd
med tumstigning, sker med tillhjälp av ett 127 kuggars hjul.
Drivningen av mataraxeln, som användes för slädens resp, tvärslidens
drivning vid svarvning, sker likaledes från Nortonlådan.
Matningsrörelsen kan vara av fyra olika slag:
Längdmatning, vilken sker genom förskjutning av släden på
svarv-prisman parallellt med svarvspindelns axel.
Tvärmatning, vilken sker genom förskjutning av tvärsliden
vinkelrätt mot svarvspindelns axel.
Snedmatning till en viss vinkel mot spindelns rotationsaxel sker
genom inställning av toppsliden till önskad vinkel och genom
handmatning.

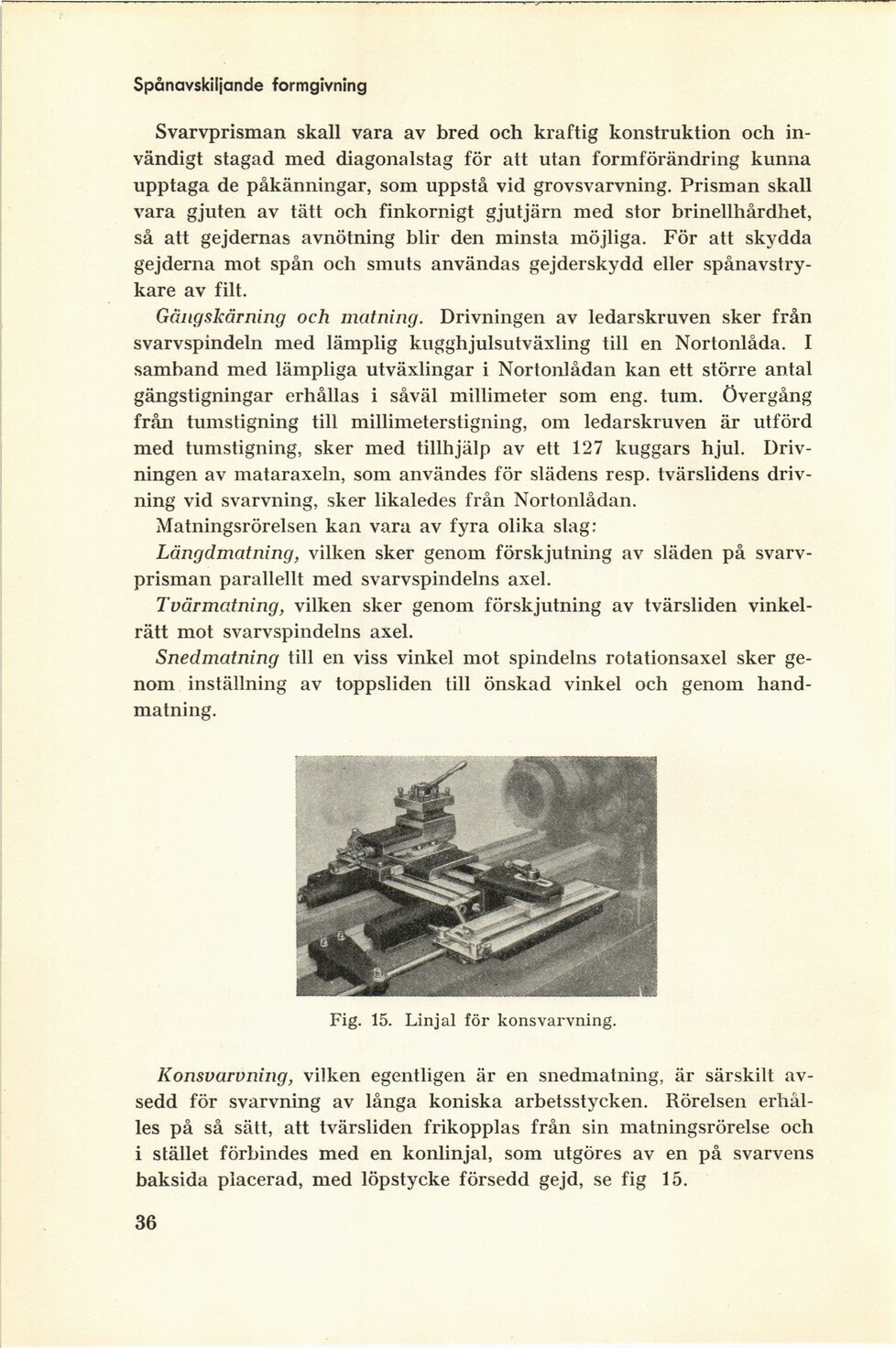

Fig. 15. Linjal för konsvarvning.
Konsvarvning, vilken egentligen är en snedmatning, är särskilt
avsedd för svarvning av långa koniska arbetsstycken. Rörelsen
erhål-les på så sätt, att tvärsliden frikopplas från sin matningsrörelse och
i stället förbindes med en konlinjal, som utgöres av en på svarvens
baksida placerad, med löpstycke försedd gejd, se fig 15.
36
