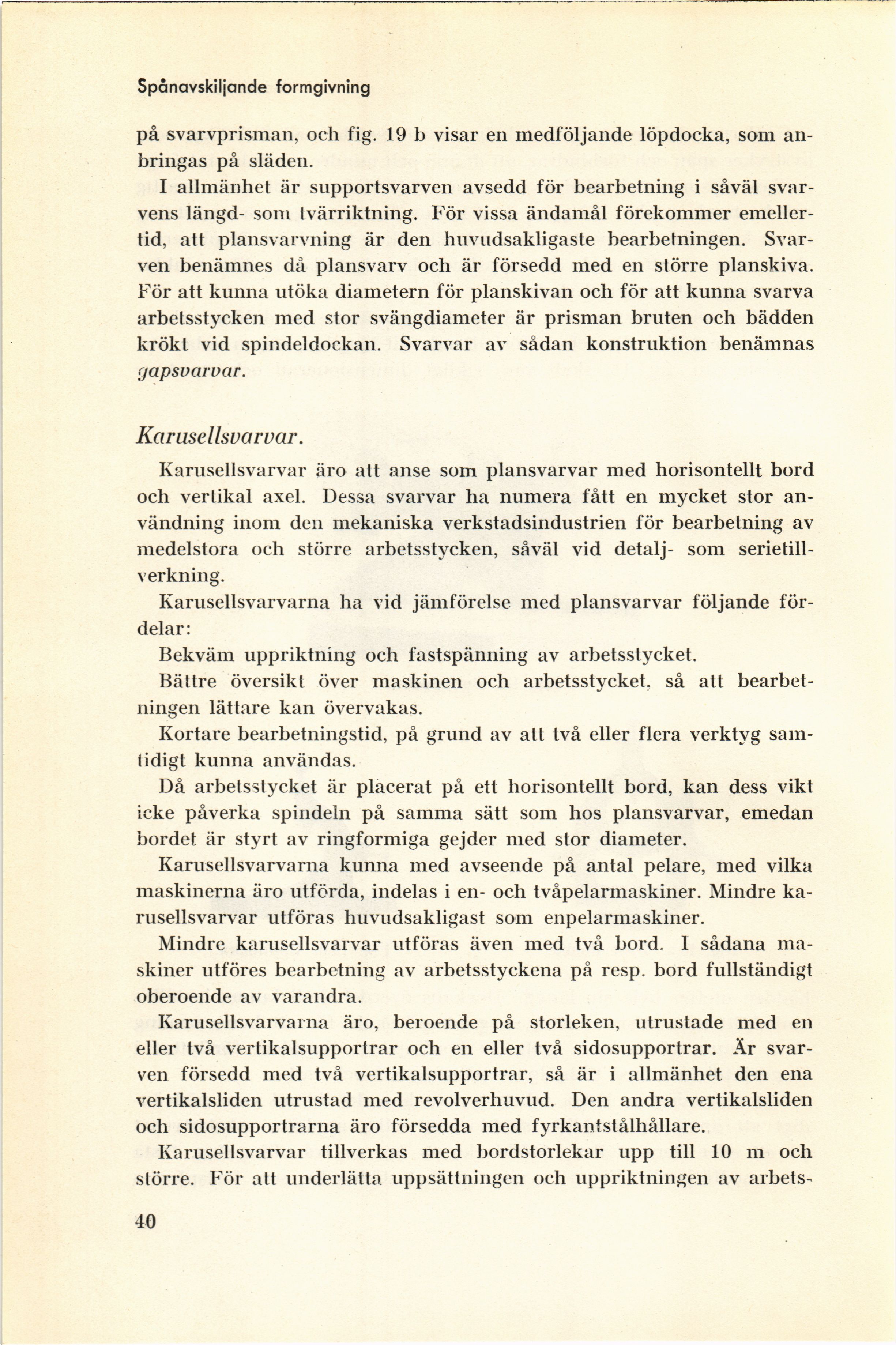

Spånavskiljande formgivning
på svarvprisman, och fig. 19 b visar en medföljande löpdocka, som
anbringas på släden.
I allmänhet är supportsvarven avsedd för bearbetning i såväl
svarvens längd- som tvärriktning. För vissa ändamål förekommer
emellertid, att plansvarvning är den huvudsakligaste bearbetningen.
Svarven benämnes då plansvarv och är försedd med en större planskiva.
För att kunna utöka diametern för planskivan och för att kunna svarva
arbetsstycken med stor svängdiameter är prisman bruten och bädden
krökt vid spindeldockan. Svarvar av sådan konstruktion benämnas
gapsvarvar.
Karu.se l Isvarvar.
Karusellsvarvar äro att anse som plansvarvar med horisontellt bord
och vertikal axel. Dessa svarvar ha numera fått en mycket stor
användning inom den mekaniska verkstadsindustrien för bearbetning av
medelstora och större arbetsstycken, såväl vid detalj- som
serietillverkning.
Karusellsvarvarna ha vid jämförelse med plansvarvar följande
fördelar:
Bekväm uppriktning och fastspänning av arbetsstycket.
Bättre översikt över maskinen och arbetsstycket, så att
bearbetningen lättare kan övervakas.
Kortare bearbetningstid, på grund av att två eller flera verktyg
samtidigt kunna användas.
Då arbetsstycket är placerat på ett horisontellt bord, kan dess vikt
icke påverka spindeln på samma sätt som hos plansvarvar, emedan
bordet är styrt av ringformiga gejder med stor diameter.
Karusellsvarvarna kunna med avseende på antal pelare, med vilka
maskinerna äro utförda, indelas i en- och tvåpelarmaskiner. Mindre
karusellsvarvar utföras huvudsakligast som enpelarmaskiner.
Mindre karusellsvarvar utföras även med två bord. 1 sådana
maskiner utföres bearbetning av arbetsstyckena på resp, bord fullständigt
oberoende av varandra.
Karusellsvarvaina äro, beroende på storleken, utrustade med en
eller två vertikalsupportrar och en eller två sidosupportrar. Är
svarven försedd med två vertikalsupportrar, så är i allmänhet den ena
vertikalsliden utrustad med revolverhuvud. Den andra vertikalsliden
och sidosupportrarna äro försedda med fyrkantstålhållare.
Karusellsvarvar tillverkas med bordstorlekar upp till 10 m och
större. För att underlätta uppsättningen och uppriktningen av arbets-
40
