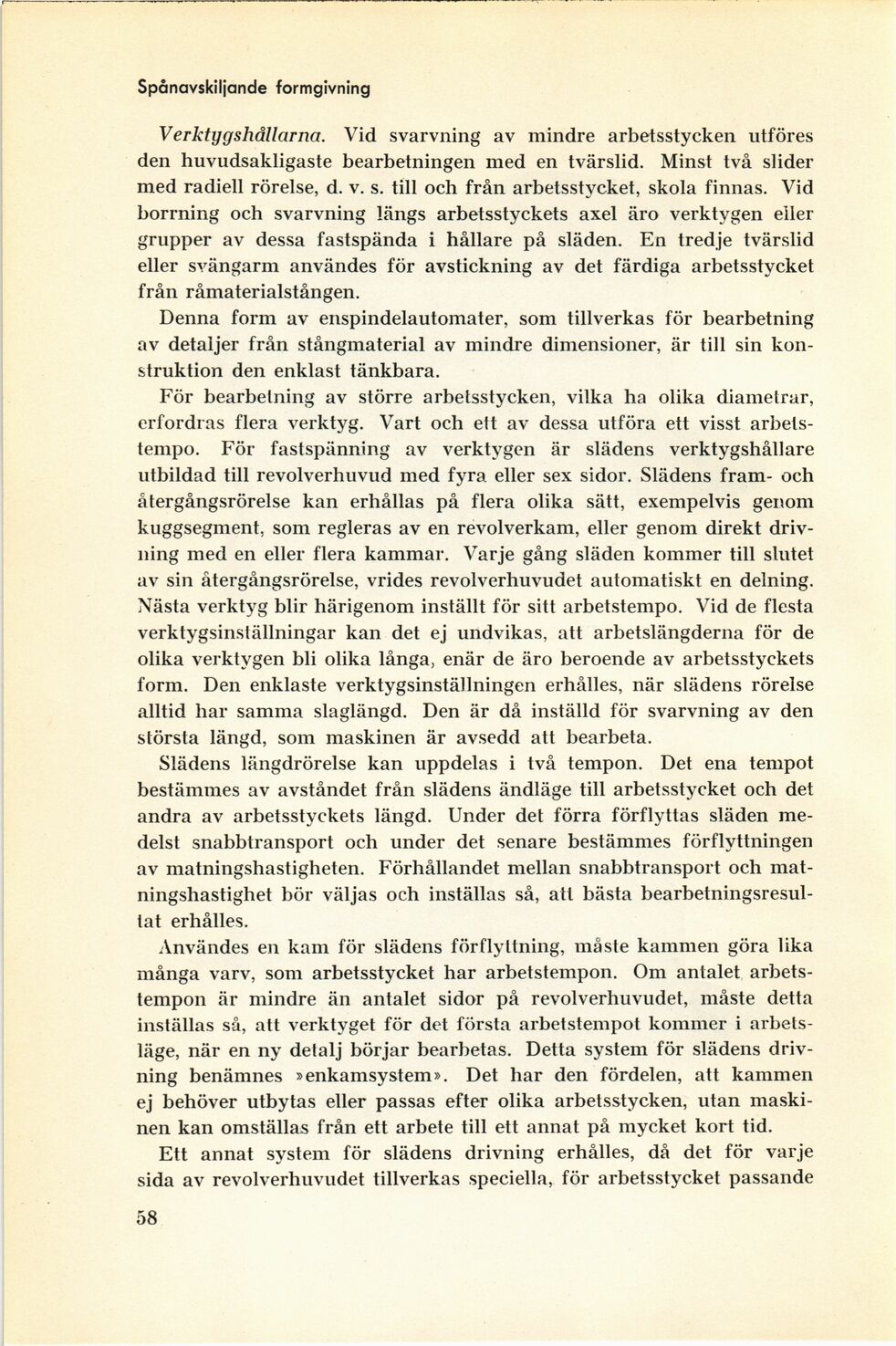

Spånavskiljande formgivning
Verktygshållarna. Vid svarvning av mindre arbetsstycken utföres
den huvudsakligaste bearbetningen med en tvärslid. Minst två slider
med radieil rörelse, d. v. s. till och från arbetsstycket, skola finnas. Vid
borrning och svarvning längs arbetsstyckets axel äro verktygen eller
grupper av dessa fastspända i hållare på släden. En tredje tvärslid
eller svängarm användes för avstickning av det färdiga arbetsstycket
från råmaterialstången.
Denna form av enspindelautomater, som tillverkas för bearbetning
av detaljer från stångmaterial av mindre dimensioner, är till sin
konstruktion den enklast tänkbara.
För bearbetning av större arbetsstycken, vilka ha olika diametrar,
erfordras flera verktyg. Vart och ett av dessa utföra ett visst
arbetstempo. För fastspänning av verktygen är slädens verktygshållare
utbildad till revolverhuvud med fyra eller sex sidor. Slädens fram- och
återgångsrörelse kan erhållas på flera olika sätt, exempelvis genom
kuggsegment, som regleras av en revolverkam, eller genom direkt
drivning med en eller flera kammar. Varje gång släden kommer till slutet
av sin återgångsrörelse, vrides revolverhuvudet automatiskt en delning.
Nästa verktyg blir härigenom inställt för sitt arbetstempo. Vid de flesta
verktygsinställningar kan det ej undvikas, att arbetslängderna för de
olika verktygen bli olika långa, enär de äro beroende av arbetsstyckets
form. Den enklaste verktygsinställningen erhålles, när slädens rörelse
alltid har samma slaglängd. Den är då inställd för svarvning av den
största längd, som maskinen är avsedd att bearbeta.
Slädens längdrörelse kan uppdelas i två tempon. Det ena tempot
bestämmes av avståndet från slädens ändläge till arbetsstycket och det
andra av arbetsstyckets längd. Under det förra förflyttas släden
medelst snabbtransport och under det senare bestämmes förflyttningen
av matningshastigheten. Förhållandet mellan snabbtransport och
mat-ningshastighet bör väljas och inställas så, att bästa
bearbetningsresul-tat erhålles.
Användes en kam för slädens förflyttning, måste kammen göra lika
många varv, som arbetsstycket har arbetstempon. Om antalet
arbetstempon är mindre än antalet sidor på revolverhuvudet, måste detta
inställas så, att verktyget för det första arbetstempot kommer i
arbetsläge, när en ny detalj börjar bearbetas. Detta system för slädens
drivning benämnes »enkamsystem». Det har den fördelen, att kammen
ej behöver utbytas eller passas efter olika arbetsstycken, utan
maskinen kan omställas från ett arbete till ett annat på mycket kort tid.
Ett annat system för slädens drivning erhålles, då det för varje
sida av revolverhuvudet tillverkas speciella, för arbetsstycket passande
58
