Spånavskiljande formgivning
blir ungefär lika lång, emedan eljest spindlar med kortare
arbets-operationer skulle få vänta, medan de med längre färdigställdes.
Be-arbetningstiden skulle då bli onödigt lång.
Spindeltrumman är av legerat gjutjärn och lagrad i breda lager, ett
i vardera änden på trumman. Växelhuset har dessutom ett kraftigt

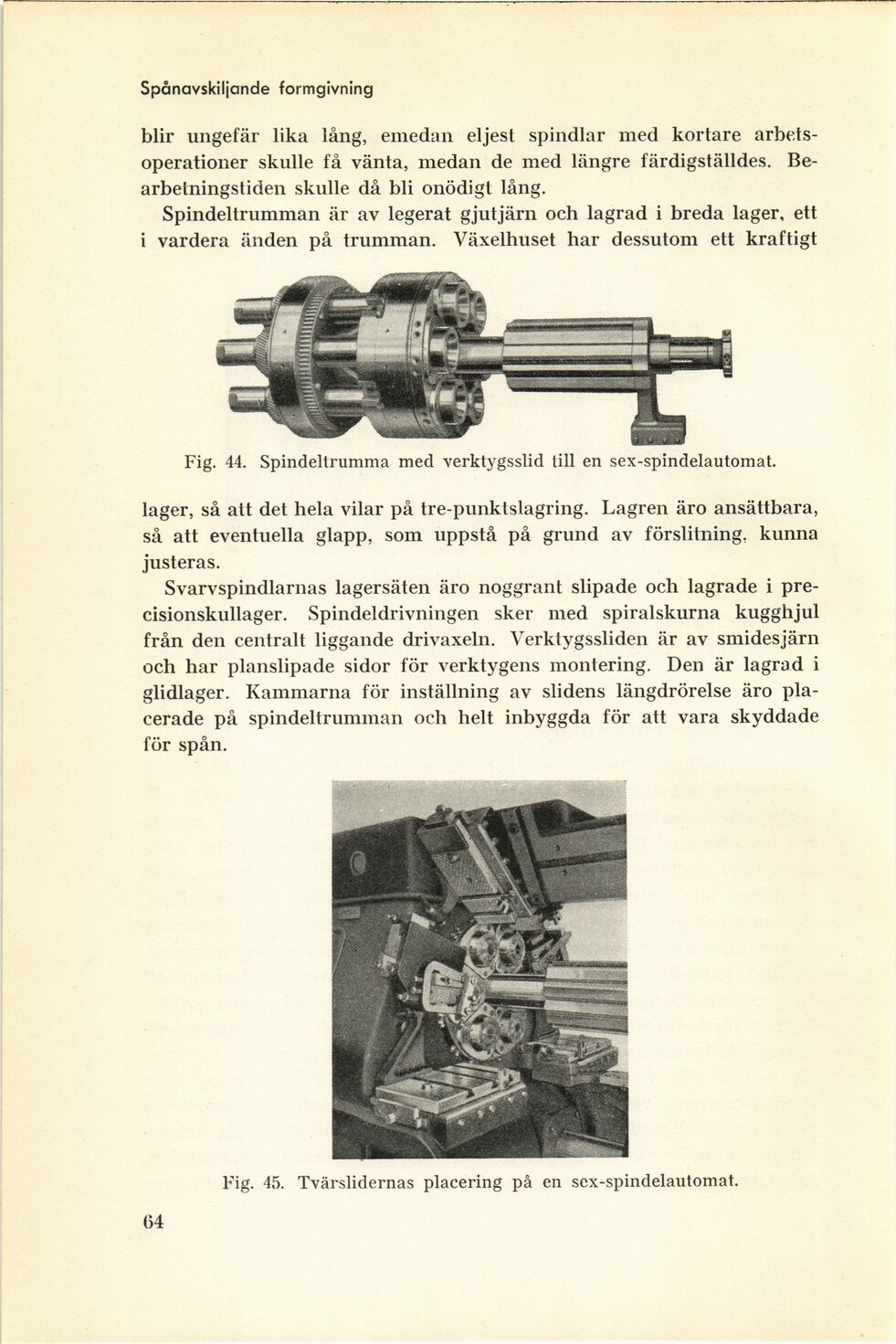

Fig. 44. Spindeltrumma med verktygsslid till en sex-spindelautomat.
lager, så att det hela vilar på tre-punktslagring. Lagren äro ansättbara,
så att eventuella glapp, som uppstå på grund av förslitning, kunna
justeras.
Svarvspindlarnas lagersäten äro noggrant slipade och lagrade i
pre-cisionskullager. Spindeldrivningen sker med spiralskurna kugghjul
från den centralt liggande drivaxeln. Verktygssliden är av smidesjärn
och har planslipade sidor för verktygens montering. Den är lagrad i
glidlager. Kammarna för inställning av slidens längdrörelse äro
placerade på spindeltrumman och helt inbyggda för att vara skyddade
för spån.
Fig. 45. Tvärslidernas placering på en sex-spindelautomat.
64
