Maskinbearbetning
matiskt kopplas ur, när snabbtransporten kopplas in.
Snabbtransporten sker alltid i motsatt riktning till matningsrörelsen. Då
manöverspaken för snabbtransporten släppes, inkopplas åter matningen
automatiskt. Även då maskinen står stilla och endast motorn är i gång,
kan bordet medelst snabbtransport flyttas i båda riktningarna,
emedan snabbtransporten drives direkt från motoraxeln.
Slaglängden inställes vanligen med en vev, som placeras på den
fyrkantiga axeltappen på maskinens framsida. Avläsningen av
slaglängden sker på en visartavla, både när maskinen är i arbete och när den
står stilla.
Tvärsliden, som uppbär framplaten och bordet, är kraftigt
dimensionerad och har breda styrgejder med stor längd. Borttagning av
glapp mellan tvärslidens och bordets gejder sker medelst en
prisma-tisk kil. Skruvspindeln för den vertikala rörelsen och
tvärmatnings-skruven äro försedda med axialkullager. Bordet har stora arbetsytor
och är försett med T-spår. Bordstödet är försett med en ställbar slid,
på vilken bordets undersida glider. Sliden är så anordnad, att den
medföljer bordet i dess vertikala rörelse; den låses fast med två muttrar.
Stickmaskinen är en verktygsmaskin, som kan utnyttjas på många
sätt. De enkla verktygen ge många gånger åt stickmaskinen ett
försprång, som fräsmaskiner eller kilspårdragningsmaskiner ej kunna
uppnå. Stickmaskinerna, som förut huvudsakligen användes för
stickning av kilspår, äro numera så förbättrade, att fasonerade
arbetsstycken av alla slag kunna bearbetas. Raka och sneda spår och rutor,
inskärningar efter schabloner och
ritsar kunna utföras med enkla
verktyg.
Fig. 50 visar en mindre
stickmaskin.
Drivningen sker från en i
stativets nedre del inbyggd elektrisk
motor. In- och urkoppling av
stötsli-dens rörelse sker med en bekvämt
placerad spak. Vid urkoppling av
sliden inkopplas en broms,
varigenom skärstålet lätt kan stoppas i
önskat höjdläge. Maskinen har tre
olika slidhastigheter, som erhållas
från en i stativet inbyggd växellåda.
Kugghjulen äro av stål och löpa på
kilaxlar, som äro lagrade i rullager

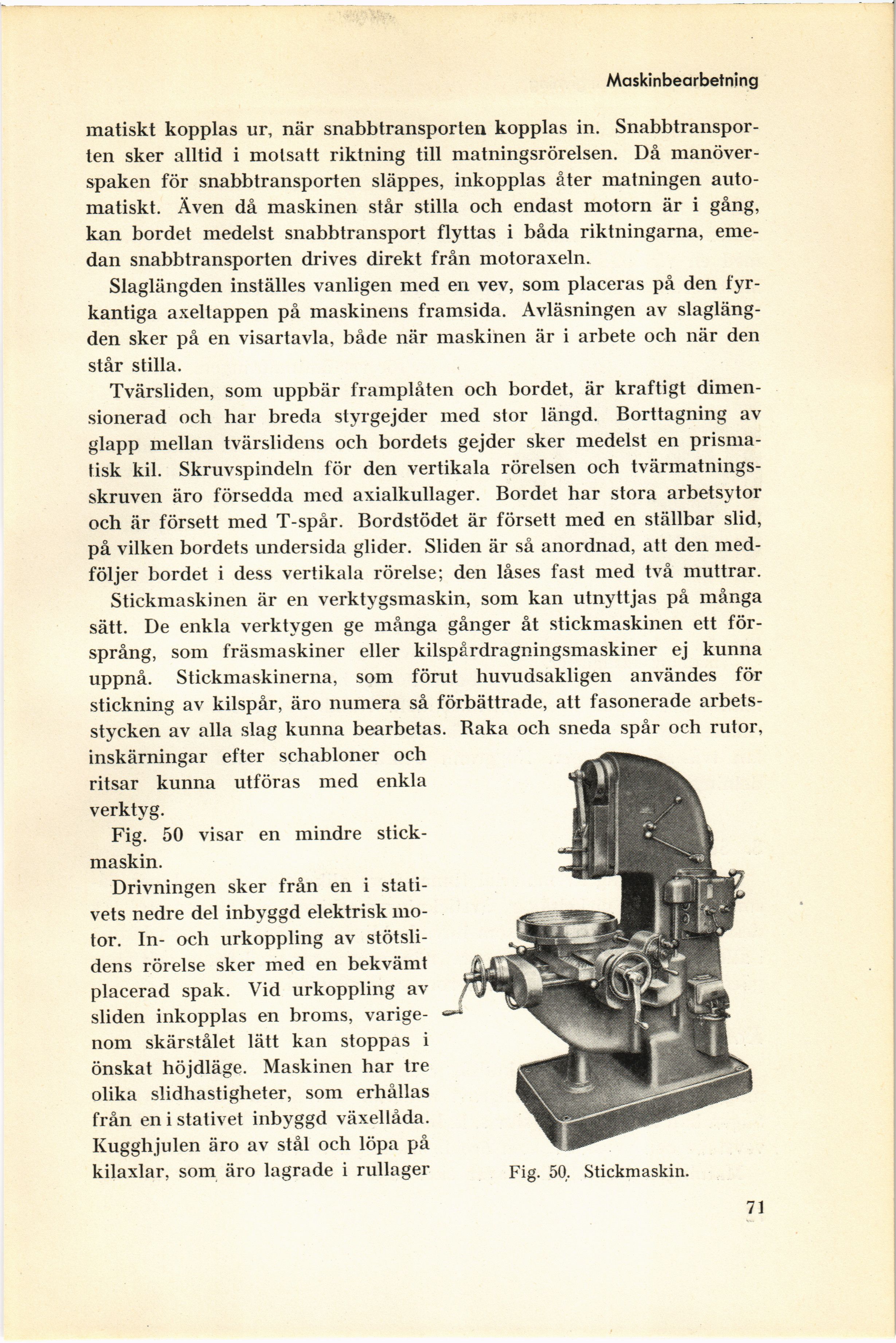

Fig. 50. Stickmaskin.
71
