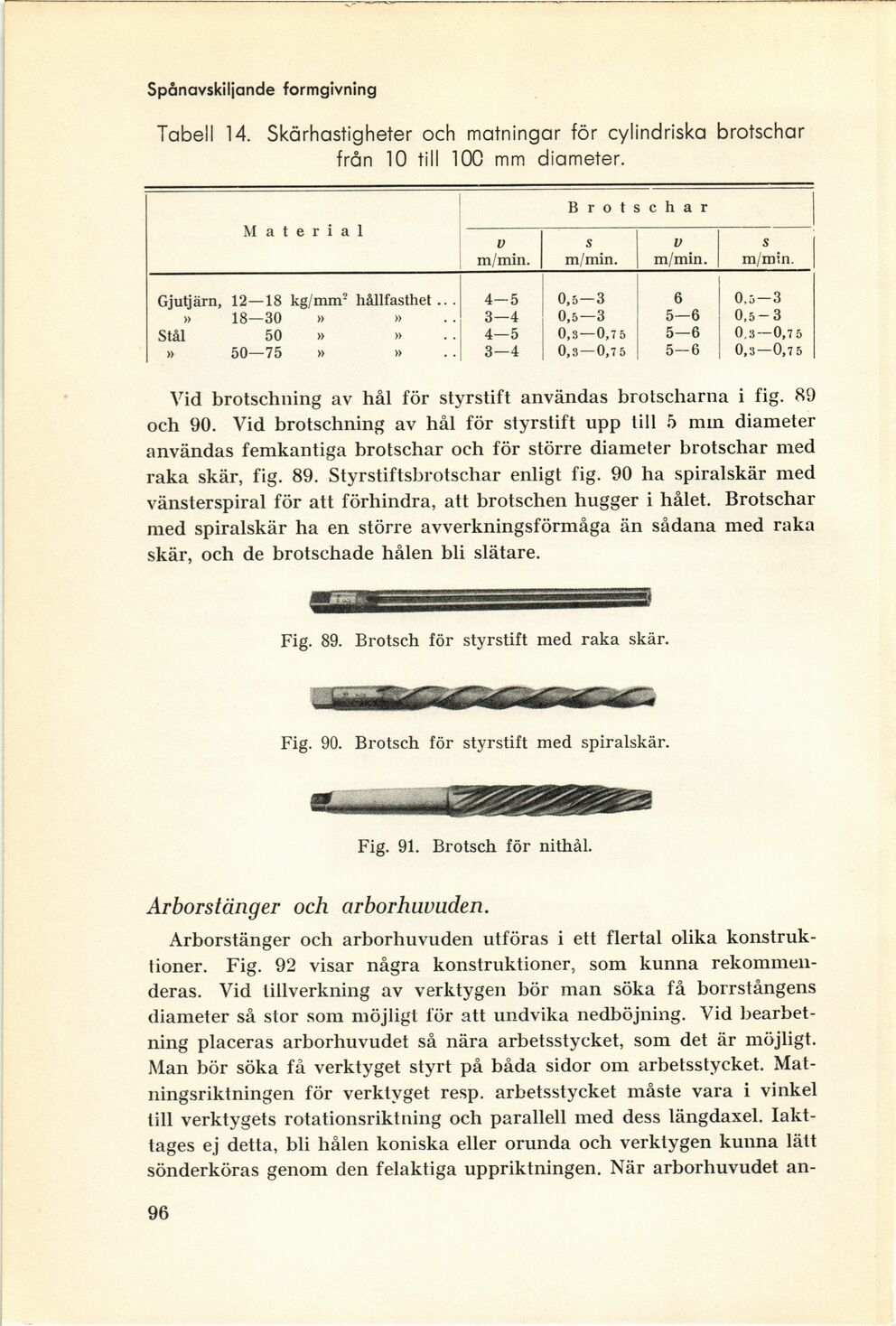

Spånavskiljande formgivning
Tabell 14. Skärhastigheter och matningar för cylindriska brotschar
från 10 till 100 mm diameter.
Material Brotschar
v m/min. s m/min. V m/min. s m/min.
Gjutjärn, 12—18 kg/mm2 hållfasthet .. . 4-5 0,5—3 6 0.5-3
» 18—30 » » 3—4 0,5—3 5—6 0,5-3
Stål 50 » » 4—5 0,3 — 0,75 5—6 0,3 — 0,75
» 50—75 » » 3—4 0,3 — 0,75 5-6 0,3 — 0,7 5
Vid brotschning av hål för styrstift användas brotscharna i fig. 89
och 90. Vid brotschning av hål för styrstift upp till 5 mm diameter
användas femkantiga brotschar och för större diameter brotschar med
raka skär, fig. 89. Styrstiftsbrotschar enligt fig. 90 ha spiralskär med
vänsterspiral för att förhindra, att brotschen hugger i hålet. Brotschar
med spiralskär ha en större avverkningsförmåga än sådana med raka
skär, och de brotschade hålen bli slätare.
Fig. 89. Brotsch för styrstift med raka skär.
Fig. 90. Brotsch för styrstift med spiralskär.
Fig. 91. Brotsch för nithål.
Arborstäng er och arborhuvuden.
Arborstänger och arborhuvuden utföras i ett flertal olika
konstruktioner. Fig. 92 visar några konstruktioner, som kunna
rekommenderas. Vid tillverkning av verktygen bör man söka få borrstångens
diameter så stor som möjligt för att undvika nedböjning. Vid
bearbetning placeras arborhuvudet så nära arbetsstycket, som det är möjligt.
Man bör söka få verktyget styrt på båda sidor om arbetsstycket.
Mat-ningsriktningen för verktyget resp, arbetsstycket måste vara i vinkel
till verktygets rotationsriktning och parallell med dess längdaxel.
lakt-tages ej detta, bli hålen koniska eller orunda och verktygen kunna lätt
sönderköras genom den felaktiga uppriktningen. När arborhuvudet an-
96
