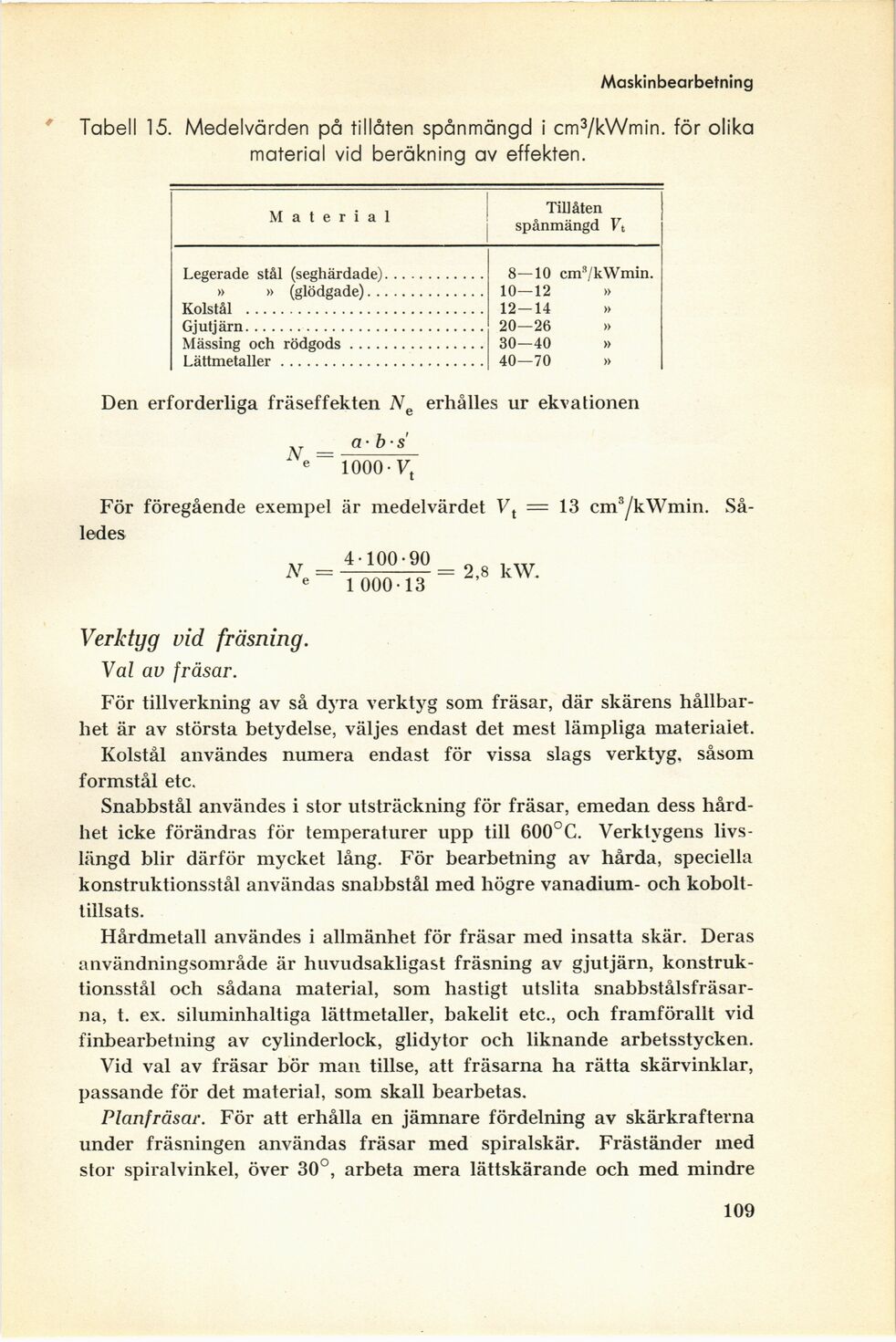

Maskinbearbetning
Tabell 15. Medelvärden på tillåten spånmängd i cm3/kWmin. för olika
material vid beräkning av effekten.
Material Tillåten spånmängd Ft
Legerade stål (seghärdade)............. 8—10 cm3/kWmin.
» » (glödgade)............. 10—12 »
Kolstål .............................. 12—14 »
Gjutjärn.............................. 20—26 »
Mässing och rödgods................ 30—40 »
Lättmetaller........................ 40—70 »
Den erforderliga fräseffekten Ne erhålles ur ekvationen
_ a- b-s
1 e — 1000-vt
För föregående exempel är medelvärdet Vt = 13 cm3/kWmin.
Således
4-100-90
1 000-13
Verktyg vid fräsning.
Val av fräsar.
För tillverkning av så dyra verktyg som fräsar, där skärens
hållbarhet är av största betydelse, väljes endast det mest lämpliga materialet.
Kolstål användes numera endast för vissa slags verktyg, såsom
formstål etc.
Snabbstål användes i stor utsträckning för fräsar, emedan dess
hårdhet icke förändras för temperaturer upp till 600°C. Verktygens
livslängd blir därför mycket lång. För bearbetning av hårda, speciella
konstruktionsstål användas snabbstål med högre vanadium- och
kobolttillsats.
Hårdmetall användes i allmänhet för fräsar med insatta skär. Deras
användningsområde är huvudsakligast fräsning av gjutjärn,
konstruktionsstål och sådana material, som hastigt utslita
snabbstålsfräsar-na, t. ex. siluminhaltiga lättmetaller, bakelit etc., och framförallt vid
finbearbetning av cylinderlock, glidytor och liknande arbetsstycken.
Vid val av fräsar bör man tillse, att fräsarna ha rätta skärvinklar,
passande för det material, som skall bearbetas.
Planfräsar. För att erhålla en jämnare fördelning av skärkrafterna
under fräsningen användas fräsar med spiralskär. Fräständer med
stor spiralvinkel, över 30°, arbeta mera lättskärande och med mindre
109
