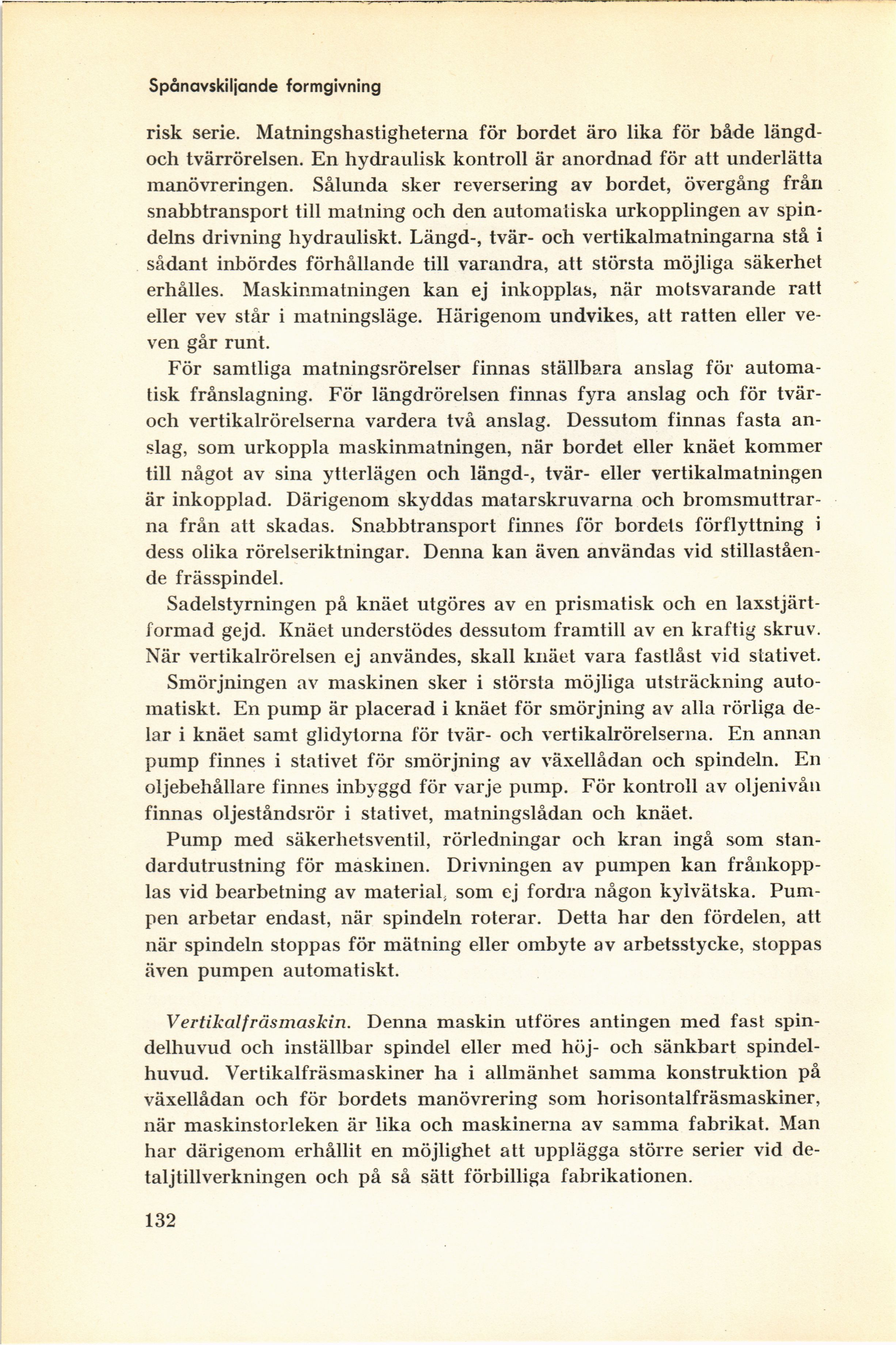

Spånavskiljande formgivning
risk serie. Matningshastigheterna för bordet äro lika för både
längd-och tvärrörelsen. En hydraulisk kontroll är anordnad för att underlätta
manövreringen. Sålunda sker reversering av bordet, övergång från
snabbtransport till matning och den automatiska urkopplingen av
spindelns drivning hydrauliskt. Längd-, tvär- och vertikalmatningarna stå i
sådant inbördes förhållande till varandra, att största möjliga säkerhet
erhålles. Maskinmatningen kan ej inkopplas, när motsvarande ratt
eller vev står i matningsläge. Härigenom undvikes, att ratten eller
veven går runt.
För samtliga matningsrörelser finnas ställbara anslag för
automatisk frånslagning. För längdrörelsen finnas fyra anslag och för
tvär-och vertikalrörelserna vardera två anslag. Dessutom finnas fasta
anslag, som urkoppla maskinmatningen, när bordet eller knäet kommer
till något av sina ytterlägen och längd-, tvär- eller vertikalmatningen
är inkopplad. Därigenom skyddas matarskruvarna och
bromsmuttrarna från att skadas. Snabbtransport finnes för bordets förflyttning i
dess olika rörelseriktningar. Denna kan även användas vid
stillastående frässpindel.
Sadelstyrningen på knäet utgöres av en prismatisk och en
laxstjärt-formad gejd. Knäet understödes dessutom framtill av en kraftig skruv.
När vertikalrörelsen ej användes, skall knäet vara fastlåst vid stativet.
Smörjningen av maskinen sker i största möjliga utsträckning
automatiskt. En pump är placerad i knäet för smörjning av alla rörliga
delar i knäet samt glidytorna för tvär- och vertikalrörelserna. En annan
pump finnes i stativet för smörjning av växellådan och spindeln. En
oljebehållare finnes inbyggd för varje pump. För kontroll av oljenivån
finnas oljeståndsrör i stativet, matningslådan och knäet.
Pump med säkerhetsventil, rörledningar och kran ingå som
standardutrustning för maskinen. Drivningen av pumpen kan
frånkopp-las vid bearbetning av material, som ej fordra någon kylvätska.
Pumpen arbetar endast, när spindeln roterar. Detta har den fördelen, att
när spindeln stoppas för mätning eller ombyte av arbetsstycke, stoppas
även pumpen automatiskt.
Vertikalfrasmaskin. Denna maskin utföres antingen med fast
spindelhuvud och inställbar spindel eller med höj- och sänkbart
spindelhuvud. Vertikalfräsmaskiner ha i allmänhet samma konstruktion på
växellådan och för bordets manövrering som horisontalfräsmaskiner,
när maskinstorleken är lika och maskinerna av samma fabrikat. Man
har därigenom erhållit en möjlighet att upplägga större serier vid
detaljtillverkningen och på så sätt förbilliga fabrikationen.
