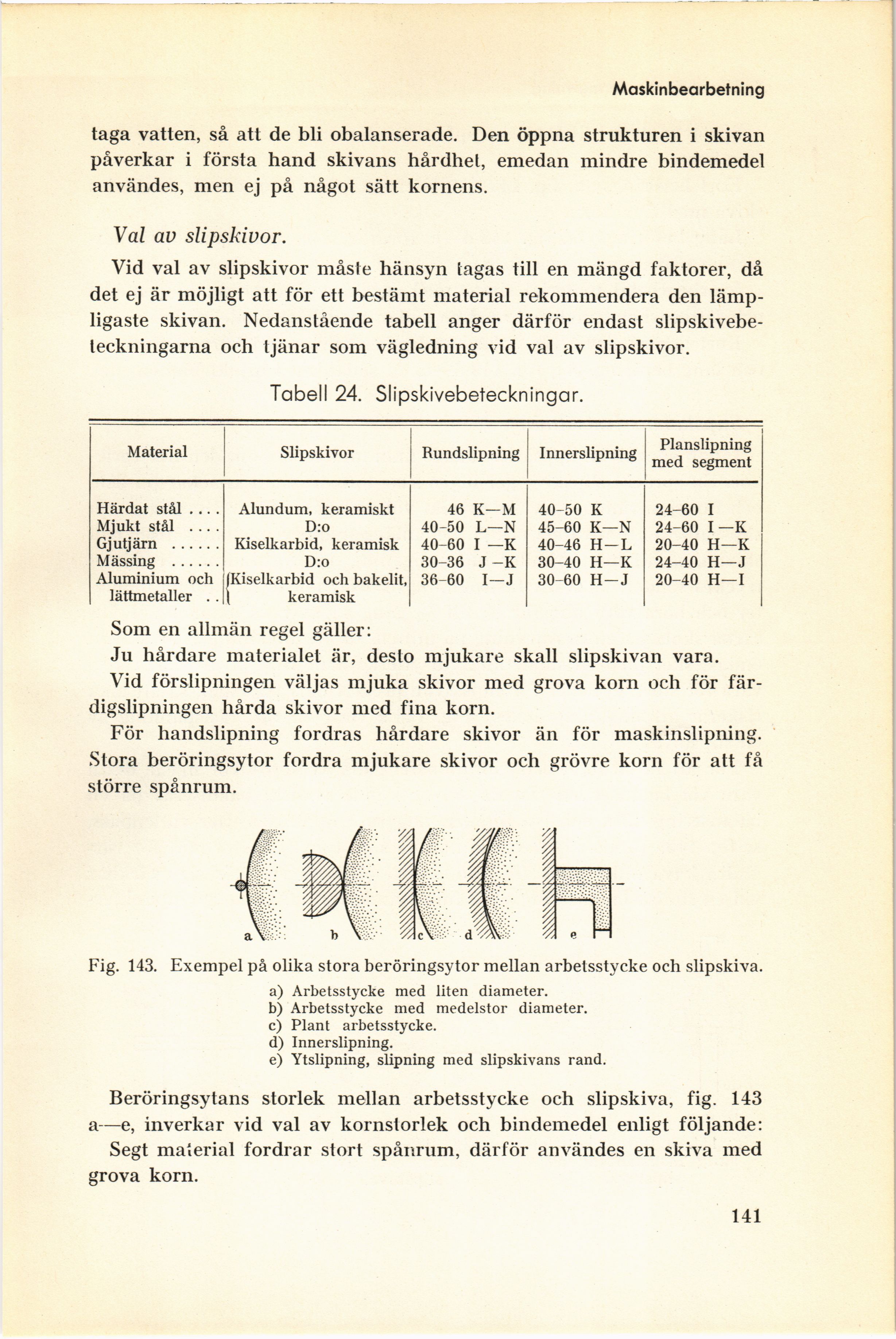

Maskinbearbefning
taga vatten, så att de bli obalanserade. Den öppna strukturen i skivan
påverkar i första hand skivans hårdhet, emedan mindre bindemedel
användes, men ej på något sätt kornens.
Val av slipskivor.
Vid val av slipskivor måste hänsyn tagas till en mängd faktorer, då
det ej är möjligt att för ett bestämt material rekommendera den
lämpligaste skivan. Nedanstående tabell anger därför endast
slipskivebe-leckningarna och tjänar som vägledning vid val av slipskivor.
Tabell 24. Slipskivebeteckningar.
Material Slipskivor Rundslipning Innerslipning Planslipning med segment
Härdat stål .... Alundum, keramiskt 46 K—M 40-50 K 24-60 I
Mjukt stål .... D:o 40-50 L—N 45-60 K—N 24-60 I—K
Gjutjärn Kiselkarbid, keramisk 40-60 I —K 40-46 H-L 20-40 H—K
Mässing D:o 30-36 J-K 30-40 H—K 24-40 H—J
Aluminium och lättmetaller . . IKiselkarbid och bakelit, | keramisk 36-60 I—J 30-60 H-J 20-40 H—I
Som en allmän regel gäller:
Ju hårdare materialet är, desto mjukare skall slipskivan vara.
Vid förslipningen väljas mjuka skivor med grova korn och för
fär-digslipningen hårda skivor med fina korn.
För handslipning fordras hårdare skivor än för maskinslipning.
Stora beröringsytor fordra mjukare skivor och grövre korn för att få
större spånrum.
Fig. 143. Exempel på olika stora beröringsytor mellan arbetsstycke och slipskiva.
a) Arbetsstycke med liten diameter.
b) Arbetsstycke med medelstor diameter.
c) Plant arbetsstycke.
d) Innerslipning.
e) Ytslipning, slipning med slipskivans rand.
Beröringsytans storlek mellan arbetsstycke och slipskiva, fig. 143
a—e, inverkar vid val av kornstorlek och bindemedel enligt följande:
Segt material fordrar stort spånrum, därför användes en skiva med
grova korn.
141
