Maskinbearbetning
de av noggranna mått och jämna ytor bör boning nämnas. Denna
speciella arbetsmetod består i polering av ytorna medelst keramiska
brynstenar, fastsatta i en hållare. Ett av de viktigaste
användningsområdena gäller finbearbetning av cylinderlopp till motorer. Verktyget,
vars utseende framgår av fig. 173, utför en kombinerad roterande och
axiell rörelse under bespolning med exempelvis fotogen, som avlägsnar
spånor.

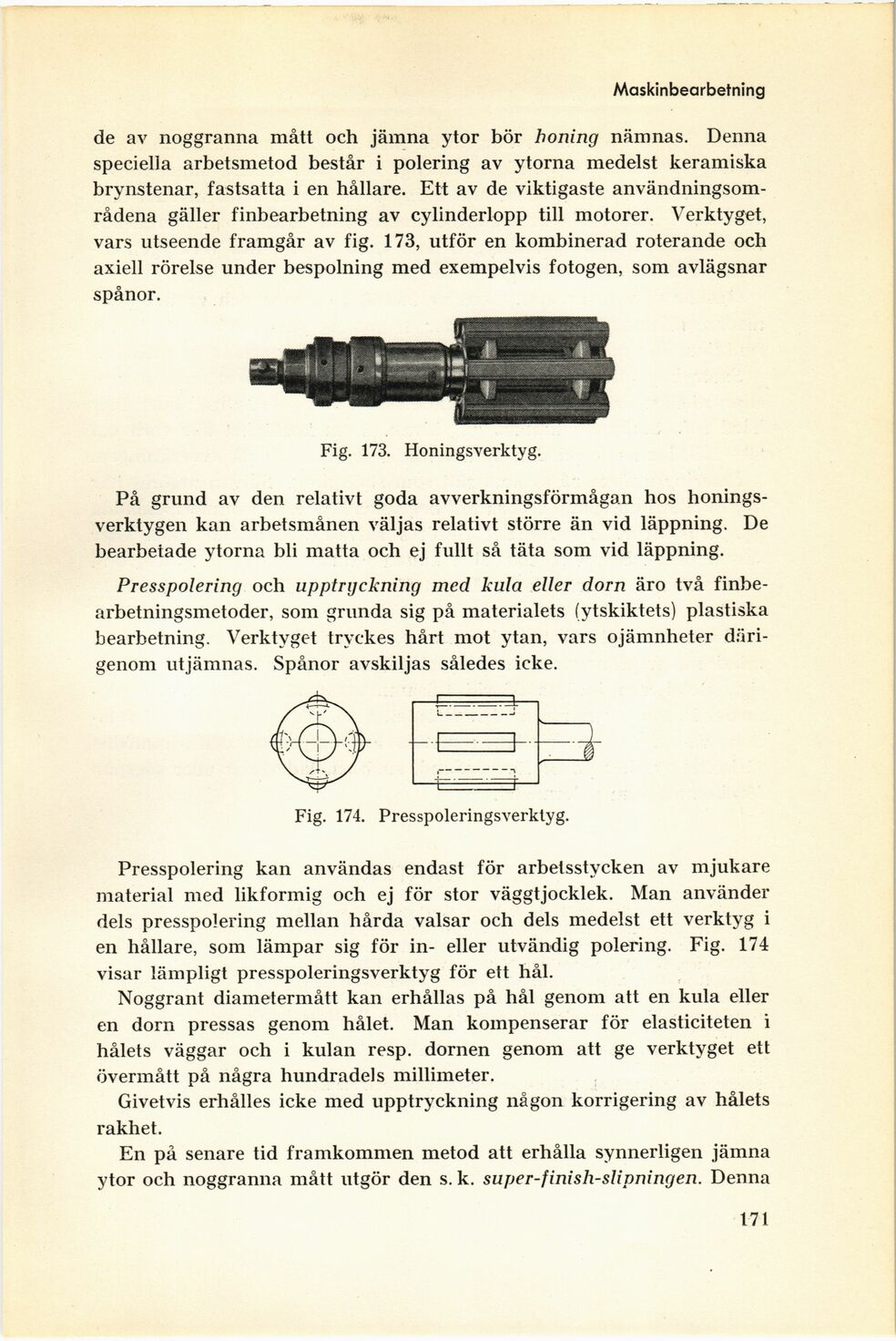

Fig. 173. Honingsverktyg.
På grund av den relativt goda avverkningsförmågan hos
honings-verktygen kan arbetsmånen väljas relativt större än vid läppning. De
bearbetade ytorna bli matta och ej fullt så täta som vid läppning.
Presspolering och upptryckning med kula eller dorn äro två
finbe-arbetningsmetoder, som grunda sig på materialets (ytskiktets) plastiska
bearbetning. Verktyget tryckes hårt mot ytan, vars ojämnheter
därigenom utjämnas. Spånor avskiljas således icke.
Fig. 174. Presspoleringsverktyg.
Presspolering kan användas endast för arbetsstycken av mjukare
material med likformig och ej för stor väggtjocklek. Man använder
dels presspolering mellan hårda valsar och dels medelst ett verktyg i
en hållare, som lämpar sig för in- eller utvändig polering. Fig. 174
visar lämpligt presspoleringsverktyg för ett hål.
Noggrant diametermått kan erhållas på hål genom att en kula eller
en dorn pressas genom hålet. Man kompenserar för elasticiteten i
hålets väggar och i kulan resp, domen genom att ge verktyget ett
övermått på några hundradels millimeter.
Givetvis erhålles icke med upptryckning någon korrigering av hålets
rakhet.
En på senare tid framkommen metod att erhålla synnerligen jämna
ytor och noggranna mått utgör den s. k. super-finish-slipningen. Denna
171
