Formgivning utan spånbildning
1. Det i ugn värmda massiva ämnet inmatas mellan de sinsemellan
snedställda valsarna, som gripa detsamma och ge det en axiell
mat-ningsrörelse samtidigt med en rotationsrörelse.
2. Mellan de koniska valsarna sker en plastisk deformation, som på
grund av spänningsfördelningen ger upphov till en central hålighet i
ämnet.
3. Rörämnets väggar utvalsas över en dorn, varvid väggtjockleken
göres konstant, och innerytan jämnas till.

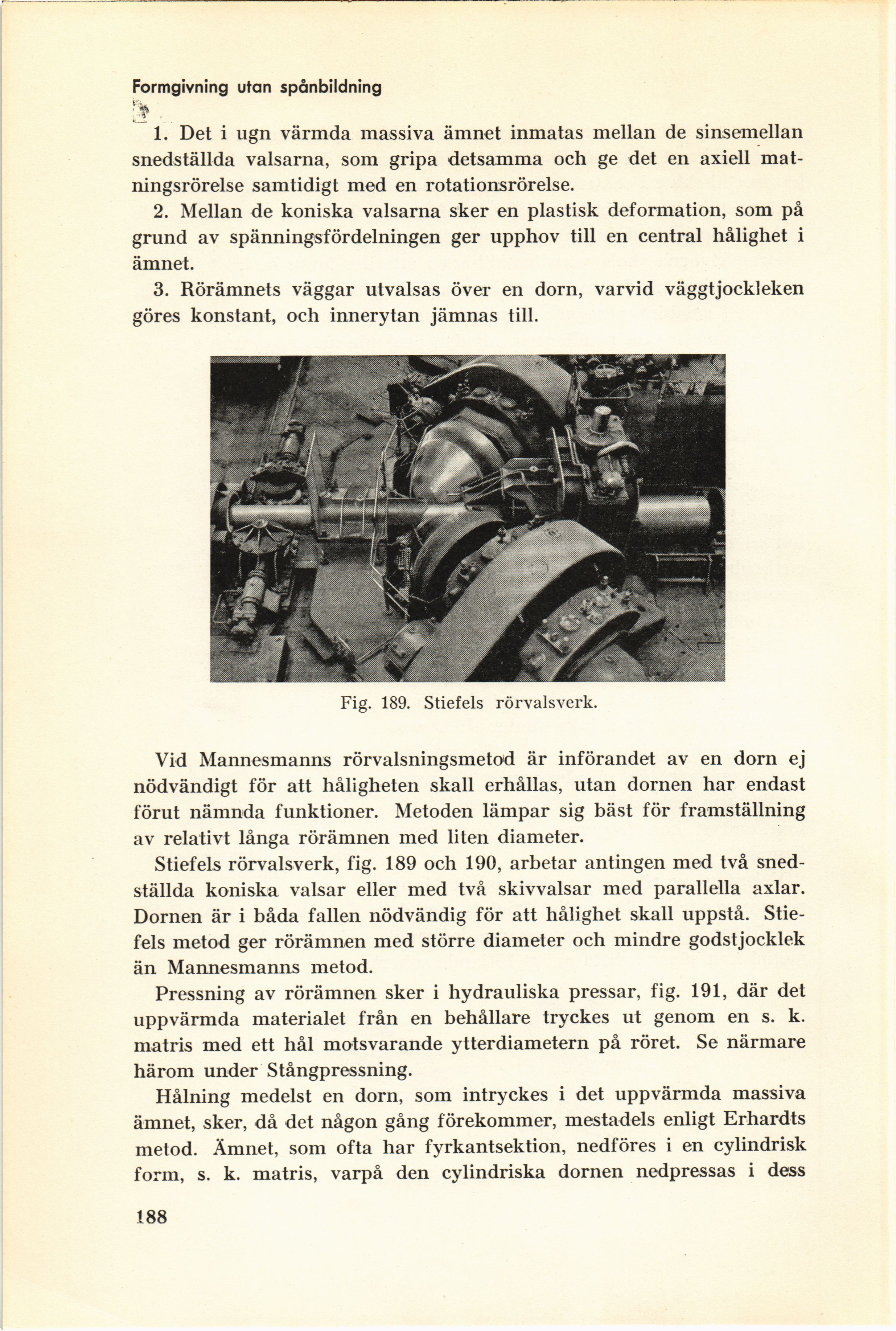

Fig. 189. Stiefels rörvalsverk.
Vid Mannesmanns rörvalsningsmetod är införandet av en dorn ej
nödvändigt för att håligheten skall erhållas, utan dornen har endast
förut nämnda funktioner. Metoden lämpar sig bäst för framställning
av relativt långa rörämnen med liten diameter.
Stiefels rörvalsverk, fig. 189 och 190, arbetar antingen med två
snedställda koniska valsar eller med två skivvalsar med parallella axlar.
Dornen är i båda fallen nödvändig för att hålighet skall uppstå.
Stiefels metod ger rörämnen med större diameter och mindre godstjocklek
än Mannesmanns metod.
Pressning av rörämnen sker i hydrauliska pressar, fig. 191, där det
uppvärmda materialet från en behållare tryckes ut genom en s. k.
matris med ett hål motsvarande ytterdiametern på röret. Se närmare
härom under Stångpressning.
Hålning medelst en dorn, som intryckes i det uppvärmda massiva
ämnet, sker, då det någon gång förekommer, mestadels enligt Erhardts
metod. Ämnet, som ofta har fyrkantsektion, nedföres i en cylindrisk
form, s. k. matris, varpå den cylindriska dornen nedpressas i dess
188
