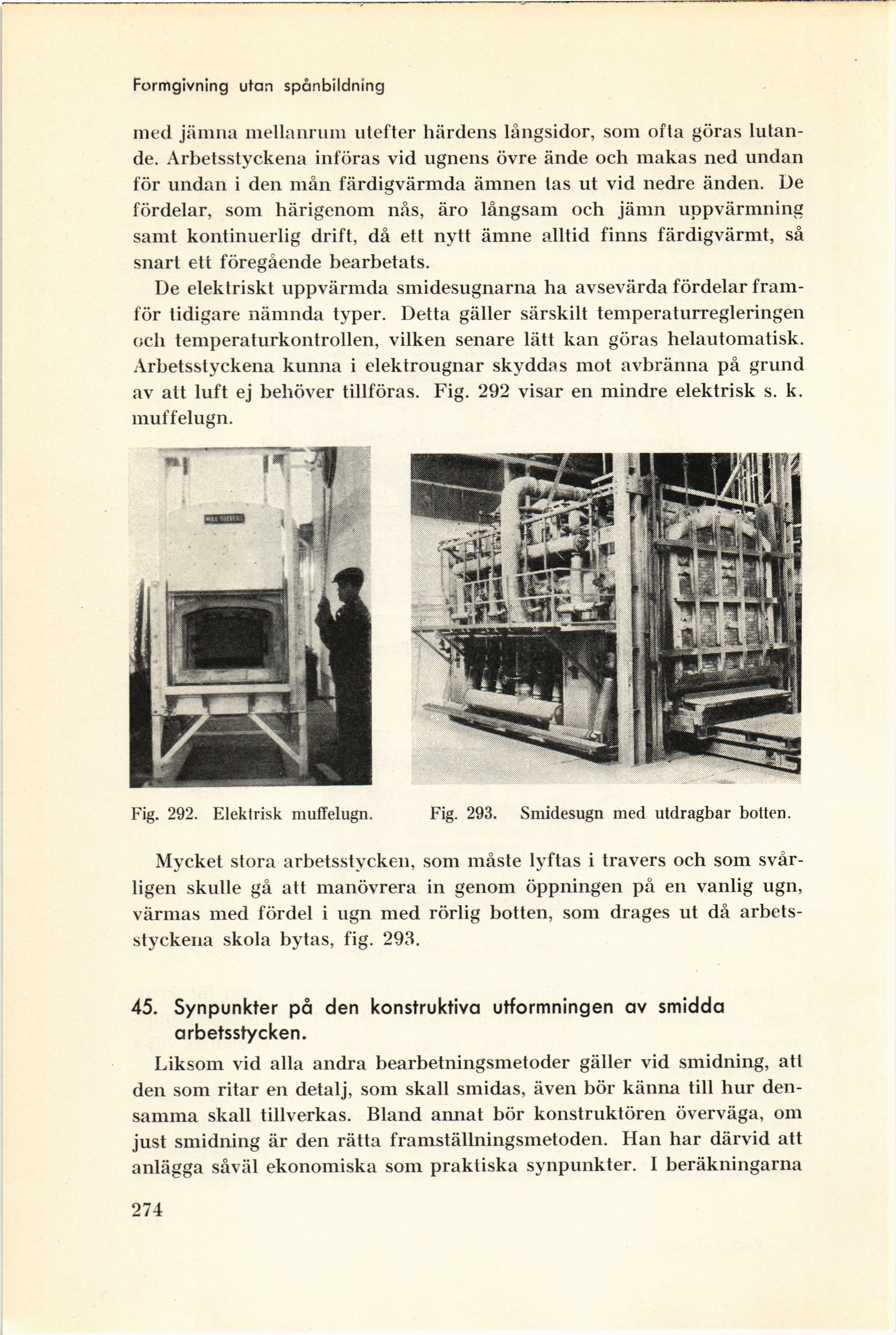

Formgivning utan spånbildning
med jämna mellanrum utefter härdens långsidor, som ofta göras
lutande. Arbetsstyckena införas vid ugnens övre ände och makas ned undan
för undan i den mån färdigvärmda ämnen tas ut vid nedre änden. De
fördelar, som härigenom nås, äro långsam och jämn uppvärmning
samt kontinuerlig drift, då ett nytt ämne alltid finns färdigvärmt, så
snart ett föregående bearbetats.
De elektriskt uppvärmda smidesugnarna ha avsevärda fördelar
framför tidigare nämnda typer. Detta gäller särskilt temperaturregleringen
och temperaturkontrollen, vilken senare lätt kan göras helautomatisk.
Arbetsstyckena kunna i elektrougnar skyddas mot avbränna på grund
av att luft ej behöver tillföras. Fig. 292 visar en mindre elektrisk s. k.
muffelugn.
Fig. 292. Elektrisk muffelugn.
Fig. 293. Smidesugn med utdragbar botten.
Mycket stora arbetsstycken, som måste lyftas i travers och som
svårligen skulle gå att manövrera in genom öppningen på en vanlig ugn,
värmas med fördel i ugn med rörlig botten, som drages ut då
arbetsstyckena skola bytas, fig. 293.
45. Synpunkter på den konstruktiva utformningen av smidda
arbetsstycken.
Liksom vid alla andra bearbetningsmetoder gäller vid smidning, att
den som ritar en detalj, som skall smidas, även bör känna till hur
densamma skall tillverkas. Bland annat bör konstruktören överväga, om
just smidning är den rätta framställningsmetoden. Han har därvid att
anlägga såväl ekonomiska som praktiska synpunkter. I beräkningarna
274
