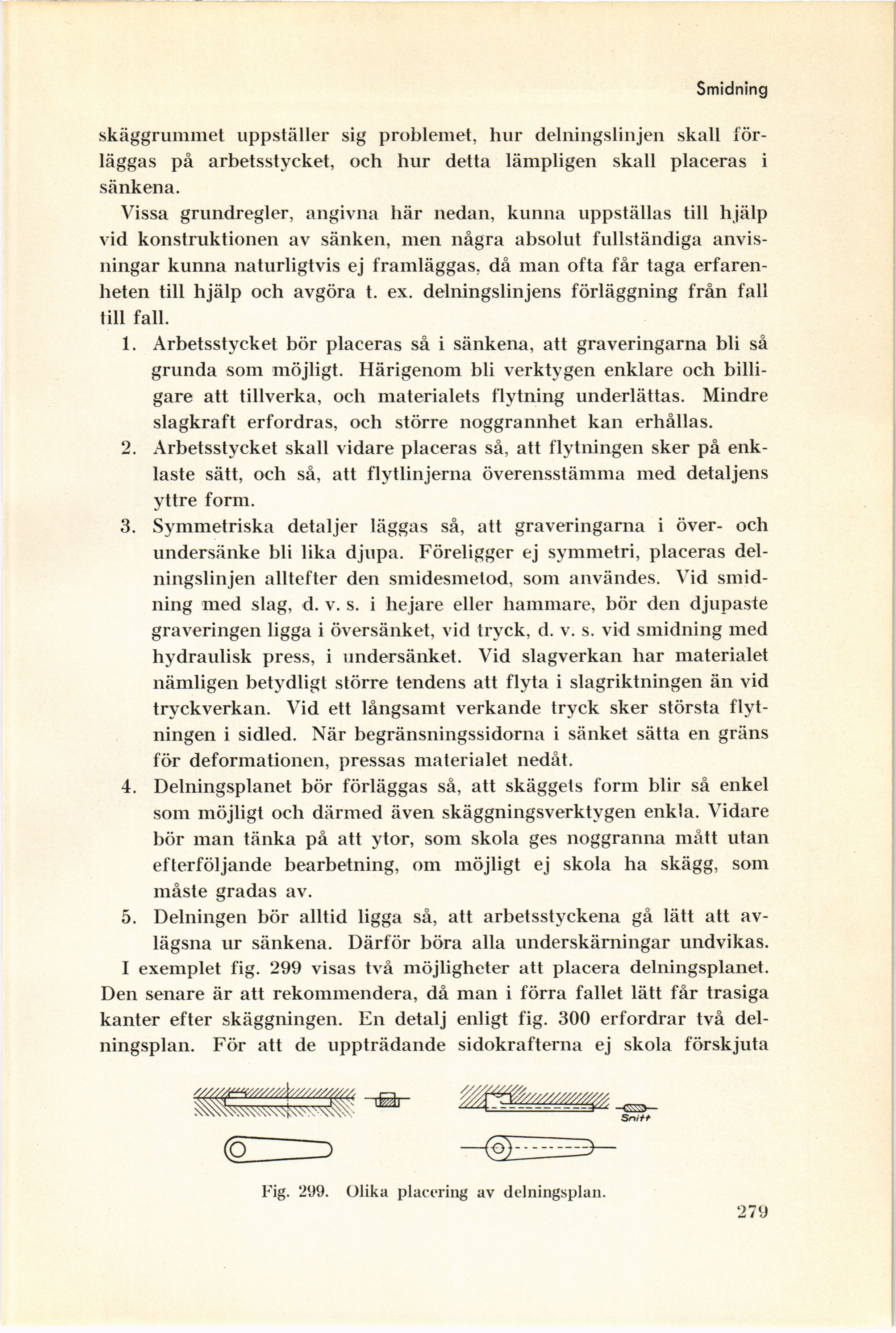

Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Smidning - 46. Sänksmide
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Smidning
skäggrummet uppställer sig problemet, hur delningslinjen skall
förläggas på arbetsstycket, och hur detta lämpligen skall placeras i
sänkena.
Vissa grundregler, angivna här nedan, kunna uppställas till hjälp
vid konstruktionen av sänken, men några absolut fullständiga
anvisningar kunna naturligtvis ej framläggas, då man ofta får taga
erfarenheten till hjälp och avgöra t. ex. delningslinjens förläggning från fall
till fall.
1. Arbetsstycket bör placeras så i sänkena, att graveringarna bli så
grunda som möjligt. Härigenom bli verktygen enklare och
billigare att tillverka, och materialets flytning underlättas. Mindre
slagkraft erfordras, och större noggrannhet kan erhållas.
2. Arbetsstycket skall vidare placeras så, att flytningen sker på
enklaste sätt, och så, att flytlinjerna överensstämma med detaljens
yttre form.
3. Symmetriska detaljer läggas så, att graveringarna i över- och
undersänke bli lika djupa. Föreligger ej symmetri, placeras
delningslinjen alltefter den smidesmetod, som användes. Vid
smidning med slag, d. v. s. i hejare eller hammare, bör den djupaste
graveringen ligga i översänket, vid tryck, d. v. s. vid smidning med
hydraulisk press, i undersänket. Vid slagverkan har materialet
nämligen betydligt större tendens att flyta i slagriktningen än vid
tryckverkan. Vid ett långsamt verkande tryck sker största
flytningen i sidled. När begränsningssidorna i sänket sätta en gräns
för deformationen, pressas materialet nedåt.
4. Delningsplanet bör förläggas så, att skäggets form blir så enkel
som möjligt och därmed även skäggningsverktygen enkla. Vidare
bör man tänka på att ytor, som skola ges noggranna mått utan
efterföljande bearbetning, om möjligt ej skola ha skägg, som
måste gradas av.
5. Delningen bör alltid ligga så, att arbetsstyckena gå lätt att
avlägsna ur sänkena. Därför böra alla underskärningar undvikas.
I exemplet fig. 299 visas två möjligheter att placera delningsplanet.
Den senare är att rekommendera, då man i förra fallet lätt får trasiga
kanter efter skäggningen. En detalj enligt fig. 300 erfordrar två
del-ningsplan. För att de uppträdande sidokrafterna ej skola förskjuta
Fig. 299. Olika placering av delningsplan.
279
