Smidning
Bearbetningen i smidesmaskiner möjliggör smidning av detaljer,
vilka skulle vara omöjliga att framställa i vanligt sänke, t. ex. på
grund av underskärningar, som skulle erfordras i graveringarna.
Metoden lämpar sig väl för framställning av flänsar, bult- och
nitskallar m. m.
48. Fördelar hos sänksmide i jämförelse med vanligt smide.
Vid tillräckligt stort antal likadana detaljer blir sänksmide billigare
än vanligt smide för hand eller i maskin. Detta beror bl. a. på, att
billigare arbetskraft kan användas utan att noggrannheten eftersättes, att
formgivningen av varje detalj går snabbare samt att material sparas
Den sistnämnda faktorn är i sin tur beroende av att mindre
arbetsmån behöver påläggas, så att efterföljande bearbetning med skärande
verktyg kan minskas. Slutligen bör påpekas, att alla detaljer smidda i
samma sänke bli i det närmaste likformiga, och att sänksmidet
medger framställning av arbetsstycken av sådan form, som ej går att
framställa medelst vanlig smidning. I senare fallet skulle en dyrbar och
materialkrävande efterbearbetning bli nödvändig, t. ex. i svarv,
hy-vel e. d.
Exempel på sänksmidesarbeten.

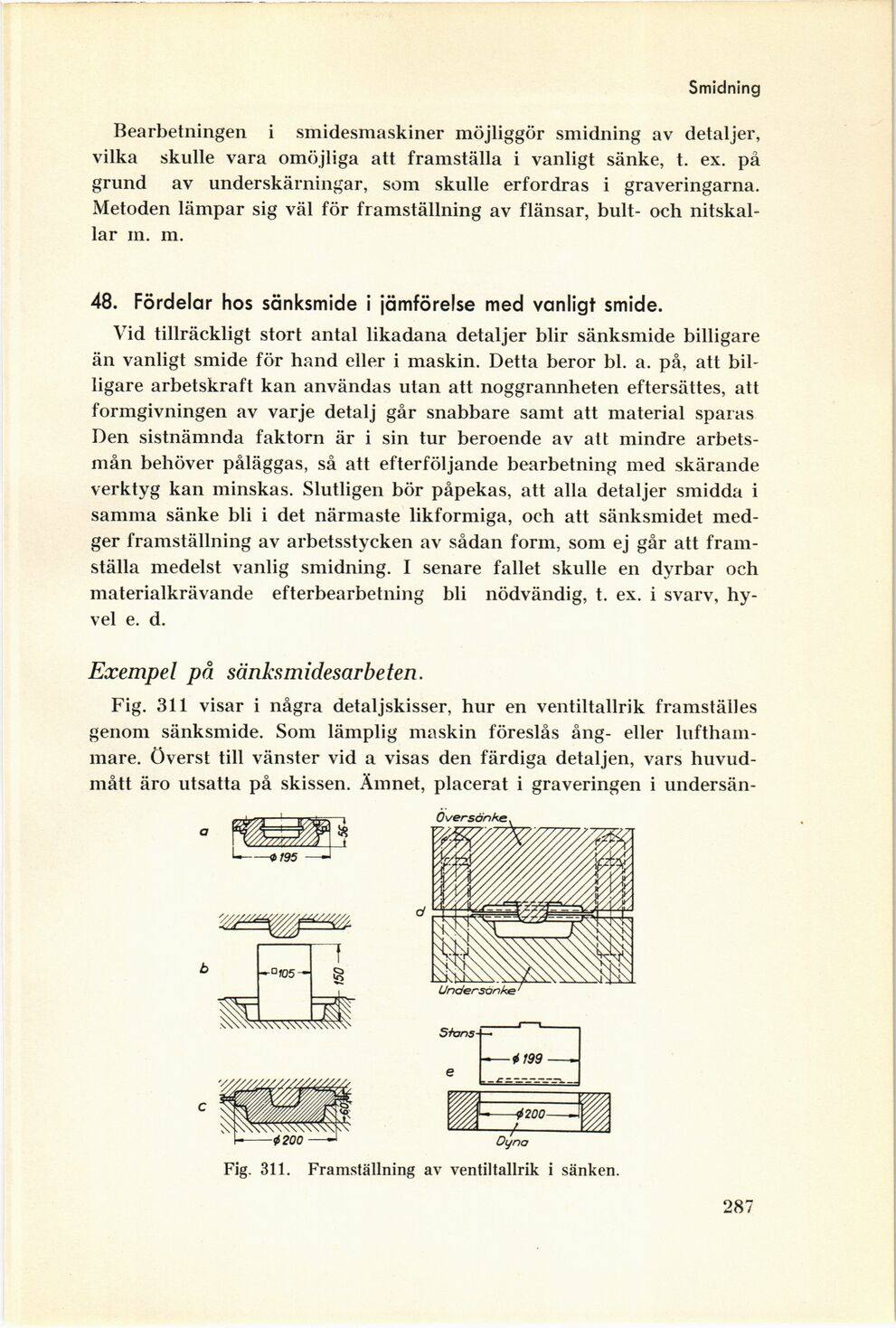

Fig. 311 visar i några detaljskisser, hur en ventiltallrik framställes
genom sänksmide. Som lämplig maskin föreslås ång- eller
hiftham-mare. Överst till vänster vid a visas den färdiga detaljen, vars
huvud-mått äro utsatta på skissen. Ämnet, placerat i graveringen i undersän-
Fig. 311. Framställning av ventiltallrik i sänken.
287
