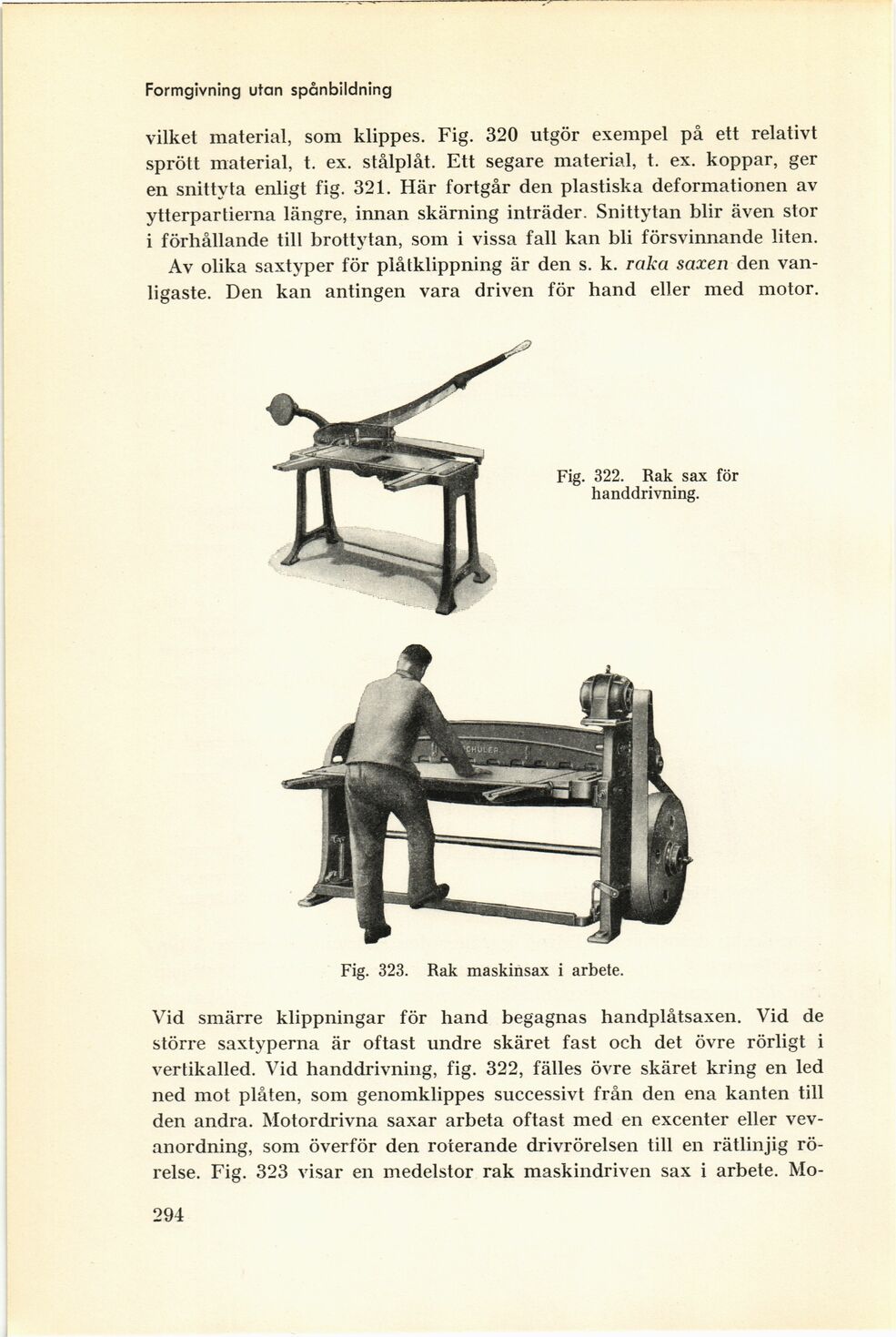

Full resolution (JPEG) - On this page / på denna sida - Formgivning utan spånbildning, av Olov E. Svahn - Plåtbearbetning - 51. Sönderdelning av plåt
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
Formgivning utan spånbildning
vilket material, som klippes. Fig. 320 utgör exempel på ett relativt
sprött material, t. ex. stålplåt. Ett segare material, t. ex. koppar, ger
en snittyta enligt fig. 321. Här fortgår den plastiska deformationen av
ytterpartierna längre, innan skärning inträder. Snittytan blir även stor
i förhållande till brottytan, som i vissa fall kan bli försvinnande liten.
Av olika saxtyper för plåtklippning är den s. k. raka saxen den
vanligaste. Den kan antingen vara driven för hand eller med motor.
Fig. 322. Rak sax för
handdrivning.
Fig. 323. Rak maskinsax i arbete.
Vid smärre klippningar för hand begagnas handplåtsaxen. Vid de
större saxtyperna är oftast undre skäret fast och det övre rörligt i
vertikalled. Vid handdrivning, fig. 322, fälles övre skäret kring en led
ned mot plåten, som genomklippes successivt från den ena kanten till
den andra. Motordrivna saxar arbeta oftast med en excenter eller
vev-anordning, som överför den roterande drivrörelsen till en rätlinjig
rörelse. Fig. 323 visar en medelstor rak maskindriven sax i arbete.
Mo
294
