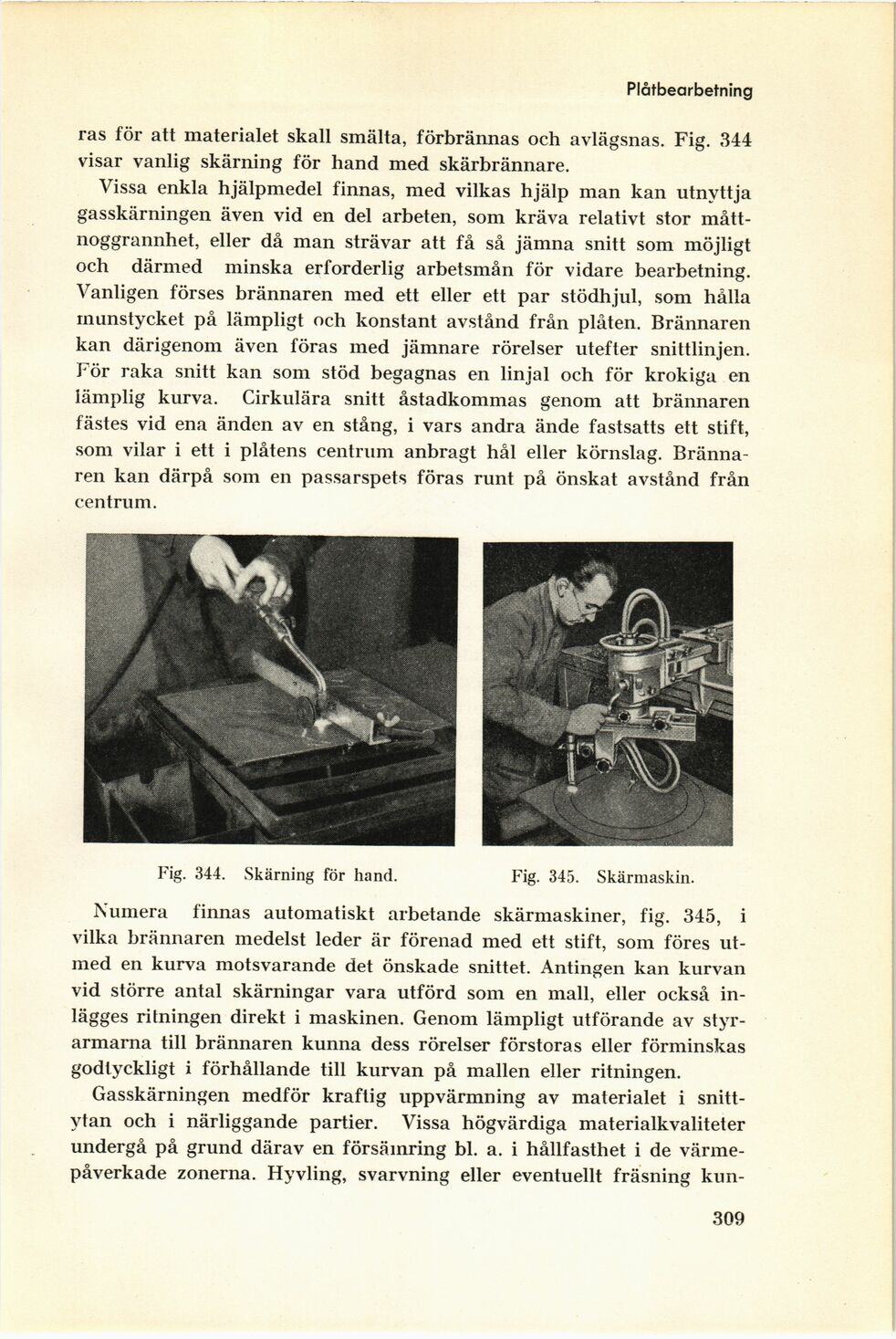

Plåtbearbetning
ras för att materialet skall smälta, förbrännas och avlägsnas. Fig. 344
visar vanlig skärning för hand med skärbrännare.
Vissa enkla hjälpmedel finnas, med vilkas hjälp man kan utnyttja
gasskärningen även vid en del arbeten, som kräva relativt stor
mått-noggrannhet, eller då man strävar att få så jämna snitt som möjligt
och därmed minska erforderlig arbetsmån för vidare bearbetning.
Vanligen förses brännaren med ett eller ett par stödhjul, som hålla
munstycket på lämpligt och konstant avstånd från plåten. Brännaren
kan därigenom även föras med jämnare rörelser utefter snittlinjen.
För raka snitt kan som stöd begagnas en linjal och för krokiga en
lämplig kurva. Cirkulära snitt åstadkommas genom att brännaren
fästes vid ena änden av en stång, i vars andra ände fastsatts ett stift,
som vilar i ett i plåtens centrum anbragt hål eller körnslag.
Brännaren kan därpå som en passarspets föras runt på önskat avstånd från
centrum.
Fig. 344. Skärning för hand.
Fig. 345. Skärmaskin.
Numera finnas automatiskt arbetande skärmaskiner, fig. 345, i
vilka brännaren medelst leder är förenad med ett stift, som föres
utmed en kurva motsvarande det önskade snittet. Antingen kan kurvan
vid större antal skärningar vara utförd som en mall, eller också
inlägges ritningen direkt i maskinen. Genom lämpligt utförande av
styr-armama till brännaren kunna dess rörelser förstoras eller förminskas
godtyckligt i förhållande till kurvan på mallen eller ritningen.
Gasskärningen medför kraftig uppvärmning av materialet i
snittytan och i närliggande partier. Vissa högvärdiga materialkvaliteter
undergå på grund därav en försämring bl. a. i hållfasthet i de
värme-påverkade zonerna. Hyvling, svarvning eller eventuellt fräsning
kun
309
