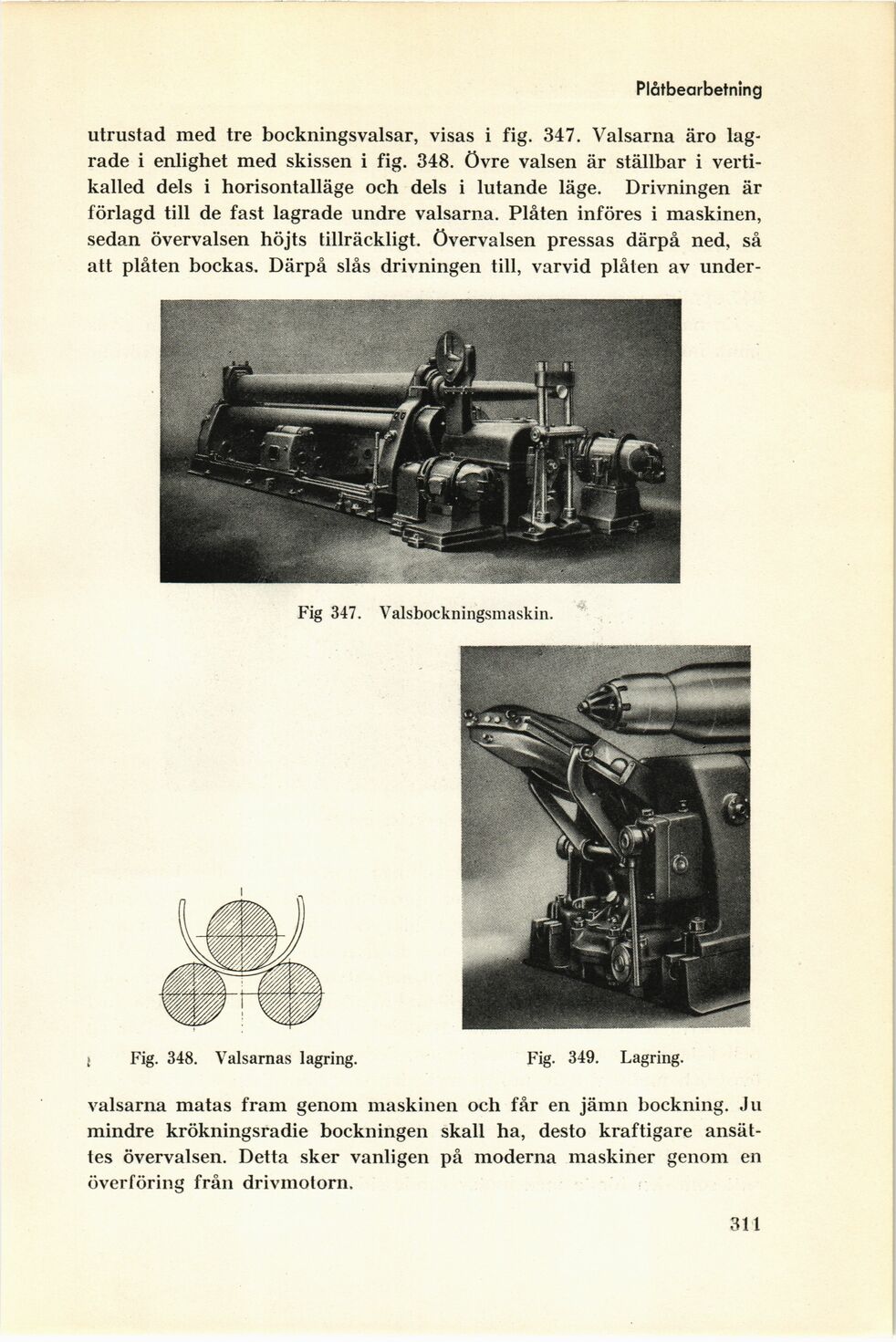

Plåtbearbetning

utrustad med tre bockningsvalsar, visas i fig. 347. Valsarna äro
lagrade i enlighet med skissen i fig. 348. övre valsen är ställbar i
vertikalled dels i horisontalläge och dels i lutande läge. Drivningen är
förlagd till de fast lagrade undre valsarna. Plåten införes i maskinen,
sedan övervalsen höjts tillräckligt, övervalsen pressas därpå ned, så
att plåten bockas. Därpå slås drivningen till, varvid plåten av under-

Fig 347. Valsbockningsmaskin.

; Fig. 348. Valsarnas lagring. Fig. 349. Lagring.

valsarna matas fram genom maskinen och får en jämn bockning. Ju
mindre krökningsradie bockningen skall ha, desto kraftigare
ansät-tes övervalsen. Detta sker vanligen på moderna maskiner genom en
överföring från drivmotorn.

311
