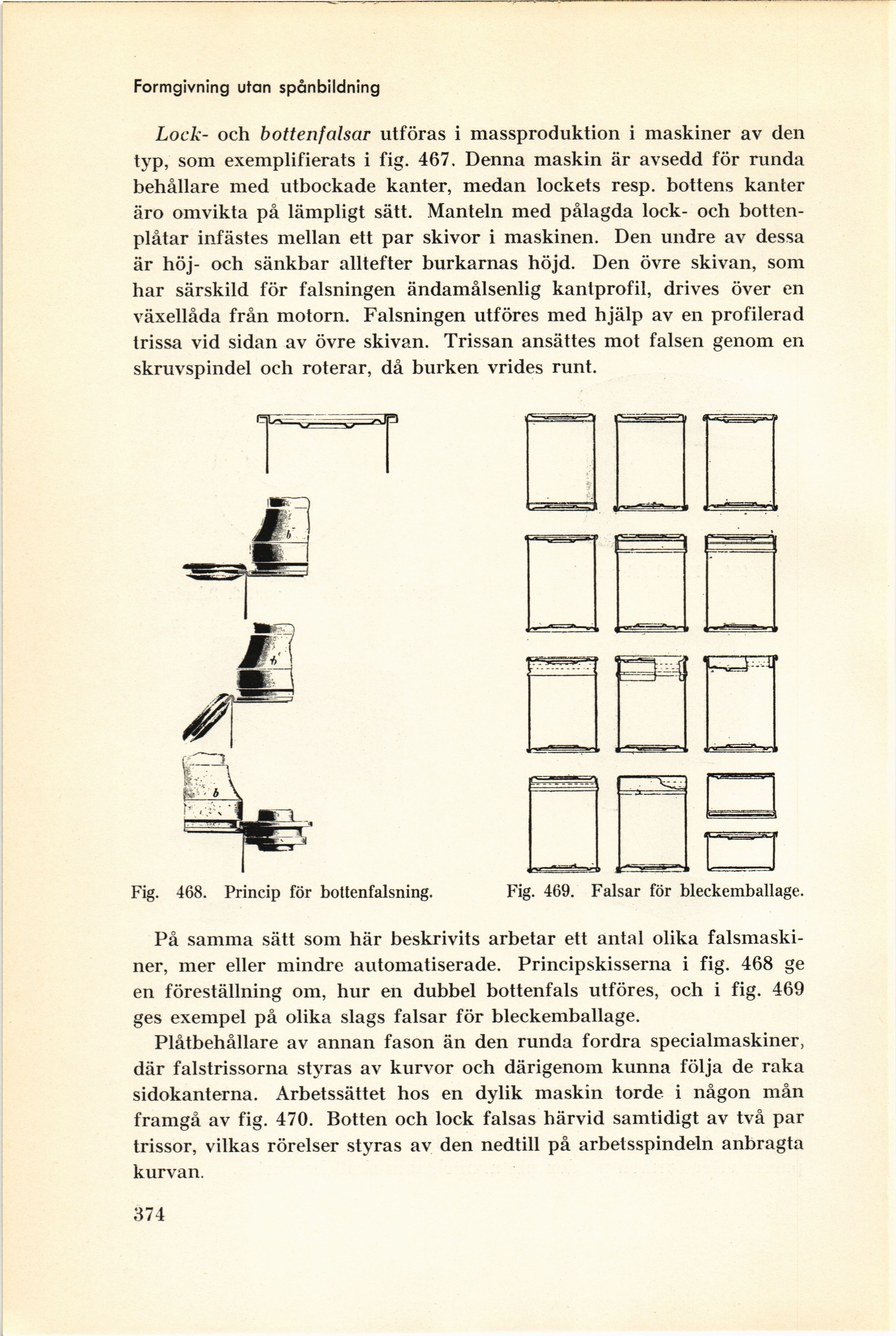

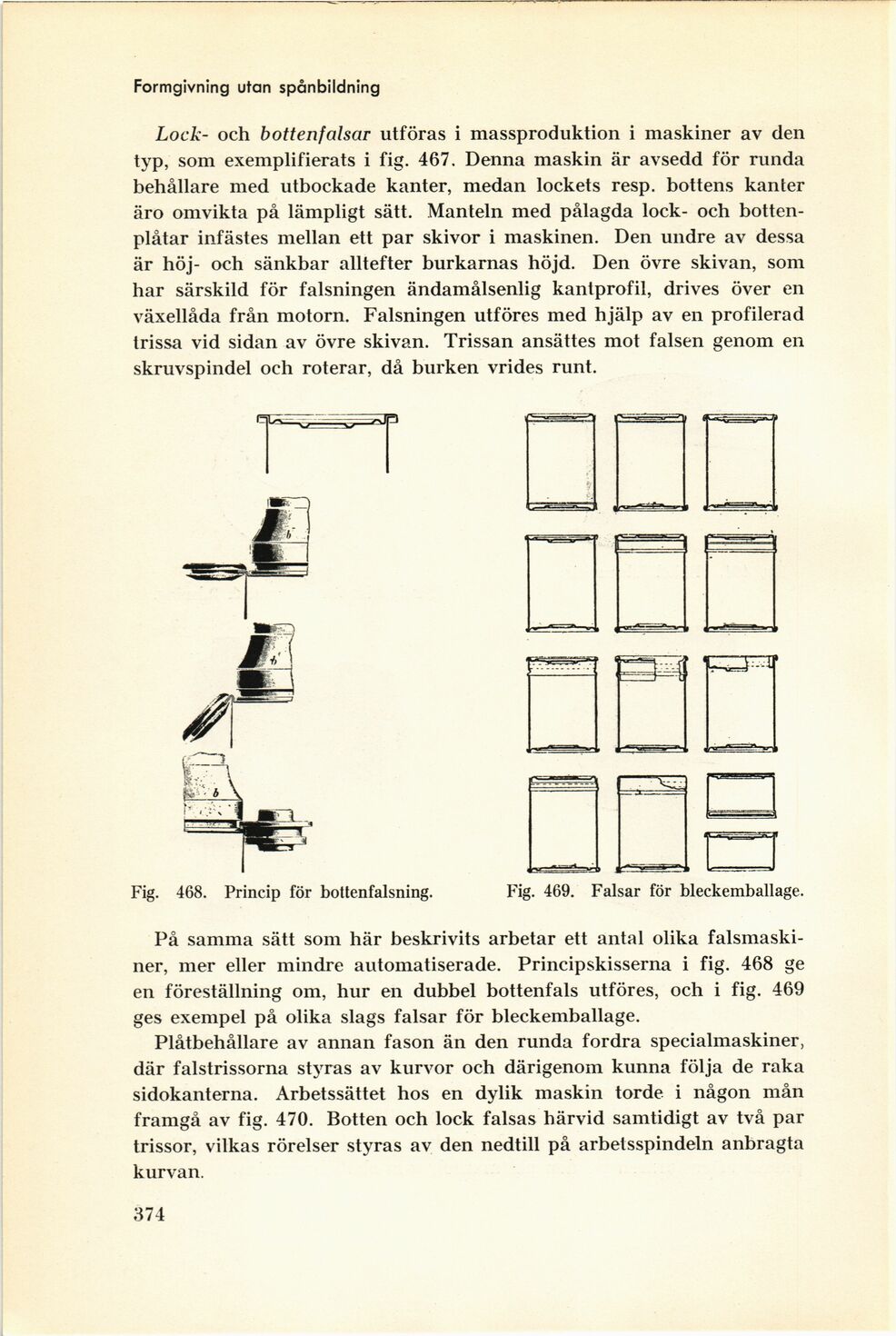

Formgivning utan spånbildning
Lock- och bottenfalsar utföras i massproduktion i maskiner av den
typ, som exemplifierats i fig. 467. Denna maskin är avsedd för runda
behållare med utbockade kanter, medan lockets resp, bottens kanter
äro omvikta på lämpligt sätt. Manteln med pålagda lock- och
bottenplåtar infästes mellan ett par skivor i maskinen. Den undre av dessa
är höj- och sänkbar alltefter burkarnas höjd. Den övre skivan, som
har särskild för falsningen ändamålsenlig kantprofil, drives över en
växellåda från motorn. Falsningen utföres med hjälp av en profilerad
trissa vid sidan av övre skivan. Trissan ansättes mot falsen genom en
skruvspindel och roterar, då burken vrides runt.
På samma sätt som här beskrivits arbetar ett antal olika
falsmaskiner, mer eller mindre automatiserade. Principskisserna i fig. 468 ge
en föreställning om, hur en dubbel bottenfals utföres, och i fig. 469
ges exempel på olika slags falsar för bleckemballage.
Plåtbehållare av annan fason än den runda fordra specialmaskiner,
där falstrissorna styras av kurvor och därigenom kunna följa de raka
sidokanterna. Arbetssättet hos en dylik maskin torde i någon mån
framgå av fig. 470. Botten och lock falsas härvid samtidigt av två par
trissor, vilkas rörelser styras av den nedtill på arbetsspindeln anbragta
kurvan.
374
Fig. 468. Princip för bottenfalsning.
Fig. 469. Falsar för bleckemballage.
