Gassvetsning

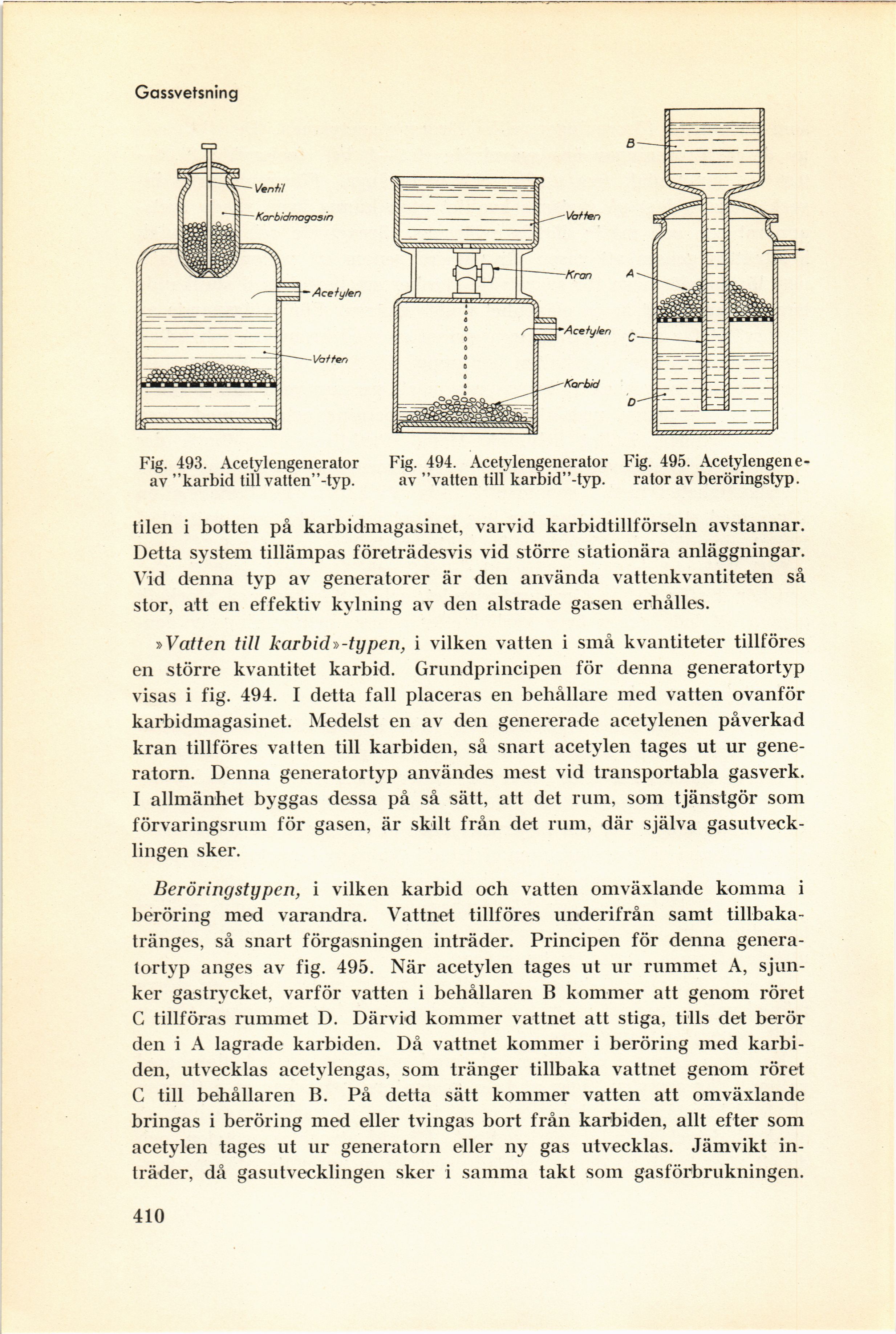

Fig. 493. Acetylengenerator
av ”karbid till vatten”-typ.
Fig. 494. Acetylengenerator
av ”vatten till karbid”-typ.
Fig. 495.
Acetylengenerator av beröringstyp.
tilen i botten på karbidmagasinet, varvid karbidtillförseln avstannar.
Detta system tillämpas företrädesvis vid större stationära anläggningar.
Vid denna typ av generatorer är den använda vattenkvantiteten så
stor, att en effektiv kylning av den alstrade gasen erhålles.
»Vatten till karbid »-ty pen, i vilken vatten i små kvantiteter tillföres
en större kvantitet karbid. Grundprincipen för denna generatortyp
visas i fig. 494. I detta fall placeras en behållare med vatten ovanför
karbidmagasinet. Medelst en av den genererade acetylenen påverkad
kran tillföres vatten till karbiden, så snart acetylen tages ut ur
generatorn. Denna generatortyp användes mest vid transportabla gasverk.
I allmänhet byggas dessa på så sätt, att det rum, som tjänstgör som
förvaringsrum för gasen, är skilt från det rum, där själva
gasutvecklingen sker.
Beröringstypen, i vilken karbid och vatten omväxlande komma i
beröring med varandra. Vattnet tillföres underifrån samt
tillbaka-tränges, så snart förgasningen inträder. Principen för denna
generatortyp anges av fig. 495. När acetylen tages ut ur rummet A,
sjunker gastrycket, varför vatten i behållaren B kommer att genom röret
C tillföras rummet D. Därvid kommer vattnet att stiga, tills det berör
den i A lagrade karbiden. Då vattnet kommer i beröring med
karbiden, utvecklas acetylengas, som tränger tillbaka vattnet genom röret
C till behållaren B. På detta sätt kommer vatten att omväxlande
bringas i beröring med eller tvingas bort från karbiden, allt efter som
acetylen tages ut ur generatorn eller ny gas utvecklas. Jämvikt
inträder, då gasutvecklingen sker i samma takt som gasförbrukningen.
