Gassvetsning

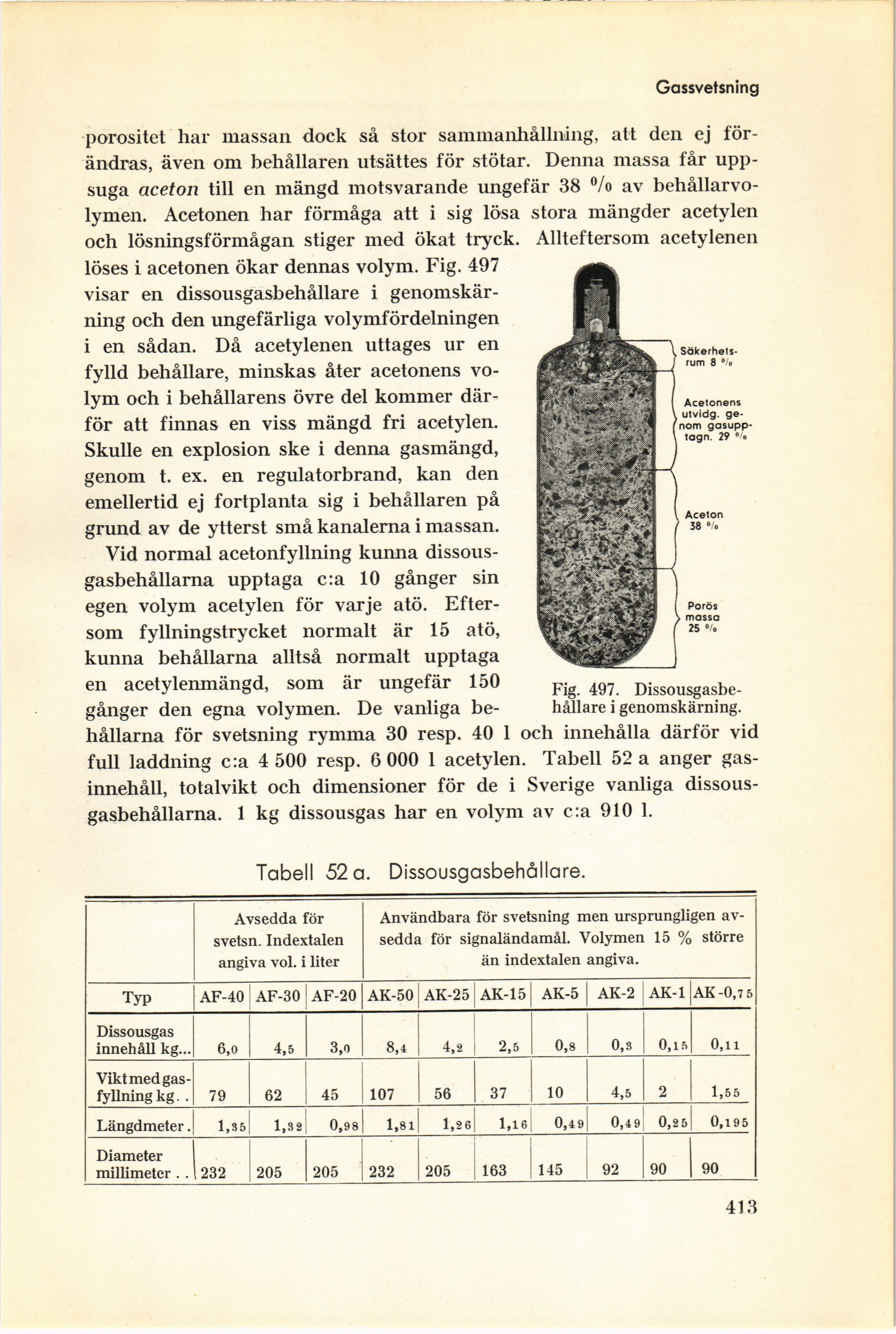

Fig. 497.
Dissousgasbe-hållare i genomskärning.
porositet har massan dock så stor sammanhållning, att den ej
förändras, även om behållaren utsättes för stötar. Denna massa får
uppsuga aceton till en mängd motsvarande ungefär 38 °/o av
behållarvo-lymen. Acetonen har förmåga att i sig lösa stora mängder acetylen
och lösningsförmågan stiger med ökat tryck. Allteftersom acetylenen
löses i acetonen ökar dennas volym. Fig. 497
visar en dissousgasbehållare i
genomskärning och den ungefärliga volymfördelningen
i en sådan. Då acetylenen uttages ur en
fylld behållare, minskas åter acetonens
volym och i behållarens övre del kommer
därför att finnas en viss mängd fri acetylen.
Skulle en explosion ske i denna gasmängd,
genom t. ex. en regulatorbrand, kan den
emellertid ej fortplanta sig i behållaren på
grund av de ytterst små kanalerna i massan.
Vid normal acetonfyllning kunna
dissous-gasbehållarna upptaga c:a 10 gånger sin
egen volym acetylen för varje atö.
Eftersom fyllningstrycket normalt är 15 atö,
kunna behållarna alltså normalt upptaga
en acetylenmängd, som är ungefär 150
gånger den egna volymen. De vanliga
be
hållarna för svetsning rymma 30 resp. 40 1 och innehålla därför vid
full laddning c:a 4 500 resp. 6 000 1 acetylen. Tabell 52 a anger
gas-innehåll, totalvikt och dimensioner för de i Sverige vanliga
dissous-gasbehållarna. 1 kg dissousgas har en volym av c:a 910 1.
Tabell 52 a. Dissousgasbehållare.
Avsedda för svetsn. Indextalen angiva vol. i liter Användbara för svetsning men ursprungligen
avsedda för signaländamål. Volymen 15 % större än indextalen angiva.
Typ AF-40 AF-30 AF-20 AK-50 AK-25 1 AK-15 AK-5 AK-2 AK-1 AK-0,7 5
Dissousgas innehåll kg... 6,o 4,5 3,0 8,4 4,2 2,5 0,8 0,3 0,15 0,11
Vikt med gas
-fyllning kg. . 79 62 45 107 56 37 10 4,5 2 1,55
Längdmeter. 1,35 1,32 0,98 1,81 1,26 1,16 0,4 9 0,49 0,25 0,195
Diameter millimeter . . 232 205 205 232 205 163 145 92 90 90
413
