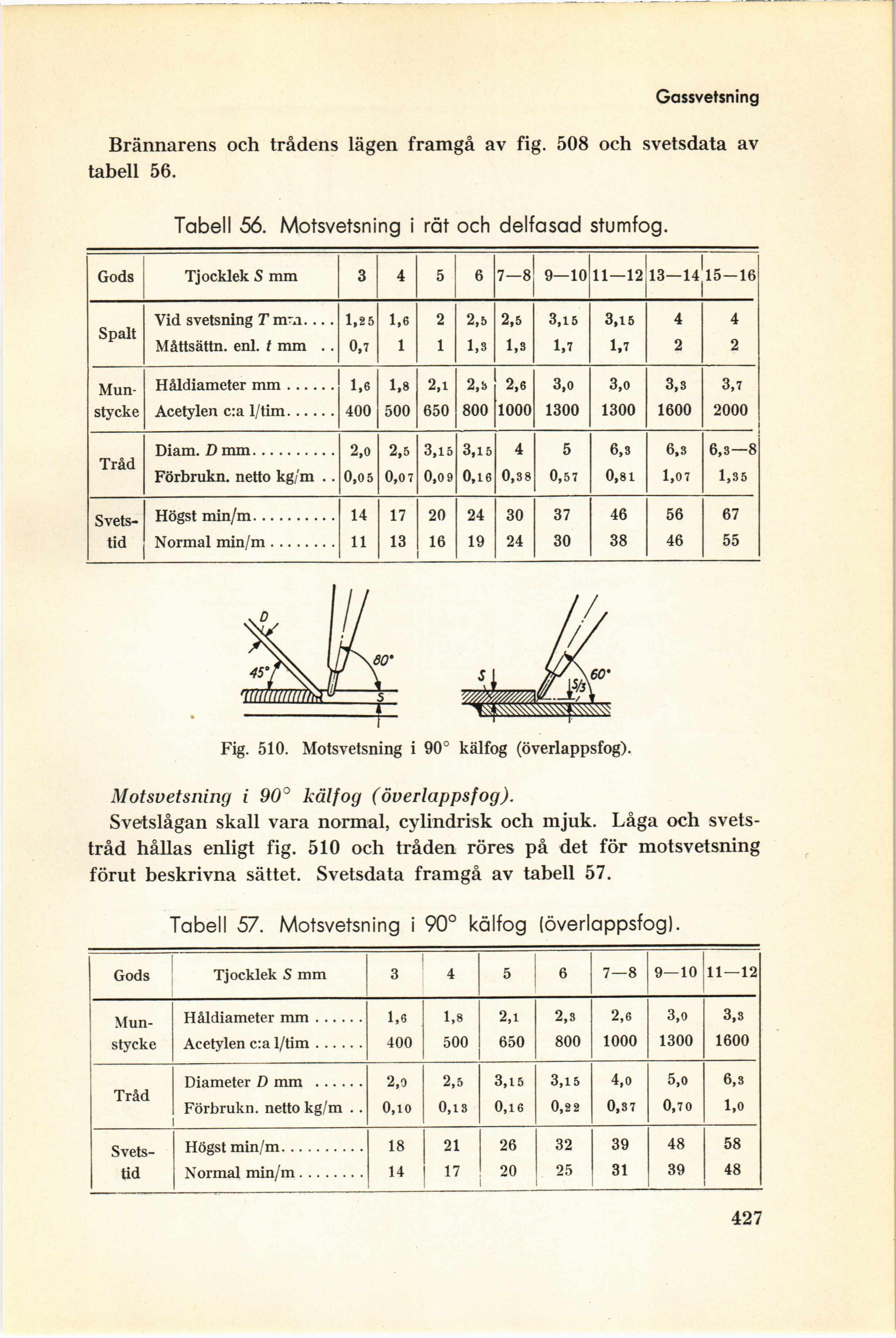

Gassvetsning
Brännarens och trådens lägen framgå av fig. 508 och svetsdata av
tabell 56.
Tabell 56. Motsvetsning i rät och delfasad stumfog.
Gods Tjocklek S mm 3 4 5 6 7—8 9—10 11—12 13—14 15-16
Spalt Vid svetsning T mm.... 1,25 1,6 2 2,5 2,5 3,15 3,15 4 4
Måttsättn. enl. t mm . . 0,7 1 1 1,3 1,3 1,7 1,7 2 2
[-Munstycke-]
{+Mun- stycke+} Håldiameter mm 1,6 1,8 2,1 2,3 2,6 3,0 3,0 3,3 3,7
Acetylen c:a 1/tim 400 500 650 800 1000 1300 1300 1600 2000
Tråd Diam. D mm 2,0 2,5 3,15 3,15 4 5 6,3 6,3 6,3—8
Förbrukn. netto kg/m . . 0,0 5 0,0 7 0,0 9 0,16 0,38 0,57 0,81 1,07 1,35
[-Svets-tid-]
{+Svets- tid+} Högst min/m 14 17 20 24 30 37 46 56 67
Normal min/m 11 13 16 19 24 30 38 46 55
Fig. 510. Motsvetsning i 90° kälfog (överlappsfog).
Motsvetsning i 90° kälfog (överlappsfog).
Svetslågan skall vara normal, cylindrisk och mjuk. Låga och
svets-tråd hållas enligt fig. 510 och tråden röres på det för motsvetsning
förut beskrivna sättet. Svetsdata framgå av tabell 57.
Tabell 57. Motsvetsning i 90° kälfog (överlappsfog).
Gods Tjocklek S mm 3 4 5 6 7—8 9—10 11—12
[-Munstycke-]
{+Mun- stycke+} Håldiameter mm 1,6 1,8 2,1 2,3 2,6 3,o 3,3
Acetylen c:a 1/tim 400 500 650 800 1000 1300 1600
Tråd Diameter D mm 2,9 2,5 3,15 3,15 4,0 5,o 6,3
Förbrukn. netto kg/m . . O,io 0,13 0,16 0,2 2 0,37 0,7 0 1,0
[-Svets-tid-]
{+Svets- tid+} Högst min/m 18 21 26 32 39 48 58
Normal min/m 14 17 20 25 31 39 48
427
