Gassvetsning

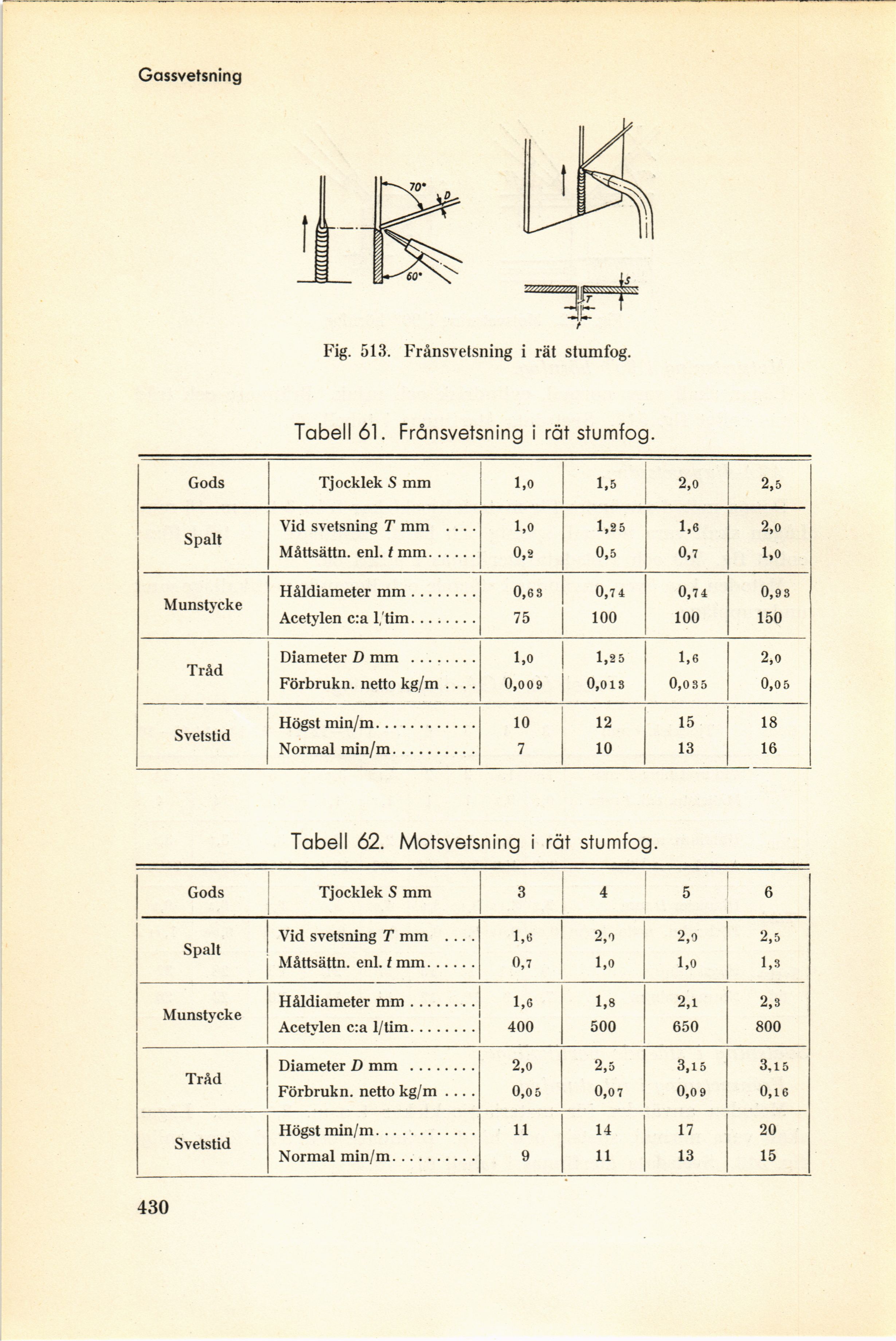

Fig. 513. Frånsvetsning i rät stumfog.
Tabell 61. Frånsvetsning i rät stumfog.
Gods Tjocklek S mm 1,0 1.5 2,o 2,5
Spalt Vid svetsning T mm .... 1,0 1,25 1,6 2,0
Måttsättn. enl. t mm 0,2 0,5 0,7 1,0
Munstycke Håldiameter mm 0,63 0,74 0,74 0,93
Acetylen c:a 1,’tim 75 100 100 150
Tråd Diameter D mm ........ 1,0 1,25 1,6 2,0
Förbrukn. netto kg/m .... 0,009 0,013 0,0 3 5 0,0 5
Svetstid Högst min/m 10 12 15 18
Normal min/m 7 10 13 16
Tabell 62. Motsvetsning i rät stumfog.
Gods Tjocklek S mm 3 4 5 6
Spalt Vid svetsning T mm .... 1,6 2,o 2,9 2,5
Måttsättn. enl. t mm 0,7 1,0 l,o 1,3
Munstycke Håldiameter mm 1,6 1,8 2,1 2,3
Acetylen c:a 1/tim 400 500 650 800
Tråd Diameter D mm 2,0 2,5 3,15 3,15
Förbrukn. netto kg/m .... 0,0 5 0,0 7 0,0 9 0,16
Svetstid Högst min/m 11 14 17 20
Normal min/m 9 11 13 15
430
