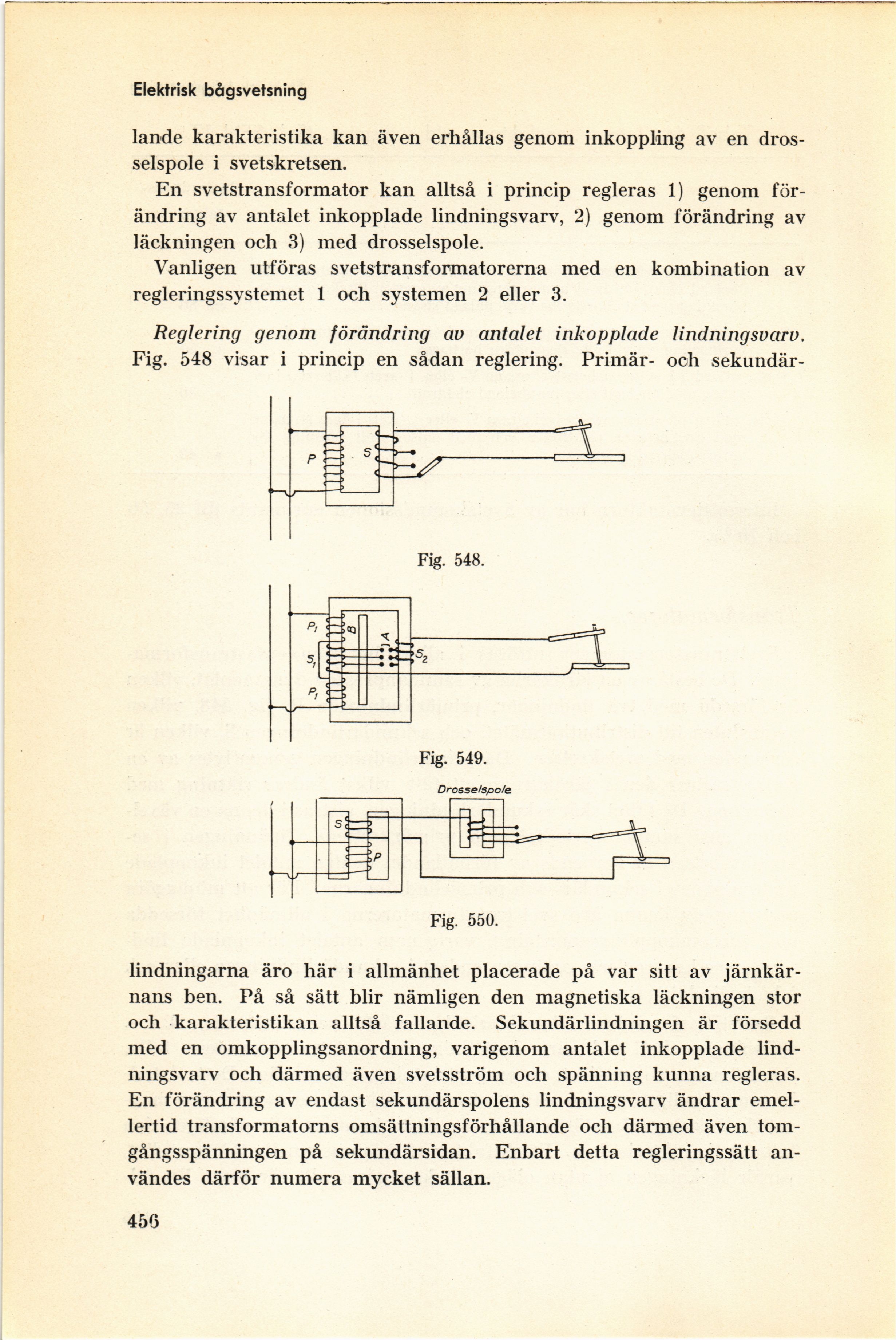

Elektrisk bågsvetsning
lande karakteristika kan även erhållas genom inkoppling av en
dros-selspole i svetskretsen.
En svetstransformator kan alltså i princip regleras 1) genom
förändring av antalet inkopplade lindningsvarv, 2) genom förändring av
läckningen och 3) med drosselspole.
Vanligen utföras svetstransformatorerna med en kombination av
regleringssystemet 1 och systemen 2 eller 3.
Reglering genom förändring av antalet inkopplade lindningsvarv.
Fig. 548 visar i princip en sådan reglering. Primär- och sekundär-
Fig. 550.
lindningarna äro här i allmänhet placerade på var sitt av
järnkärnans ben. På så sätt blir nämligen den magnetiska läckningen stor
och karakteristikan alltså fallande. Sekundärlindningen är försedd
med en omkopplingsanordning, varigenom antalet inkopplade
lindningsvarv och därmed även svetsström och spänning kunna regleras.
En förändring av endast sekundärspolens lindningsvarv ändrar
emellertid transformatorns omsättningsförhållande och därmed även
tom-gångsspänningen på sekundärsidan. Enbart detta regleringssätt
användes därför numera mycket sällan.
456
Fig. 548.
Fig. 549.
