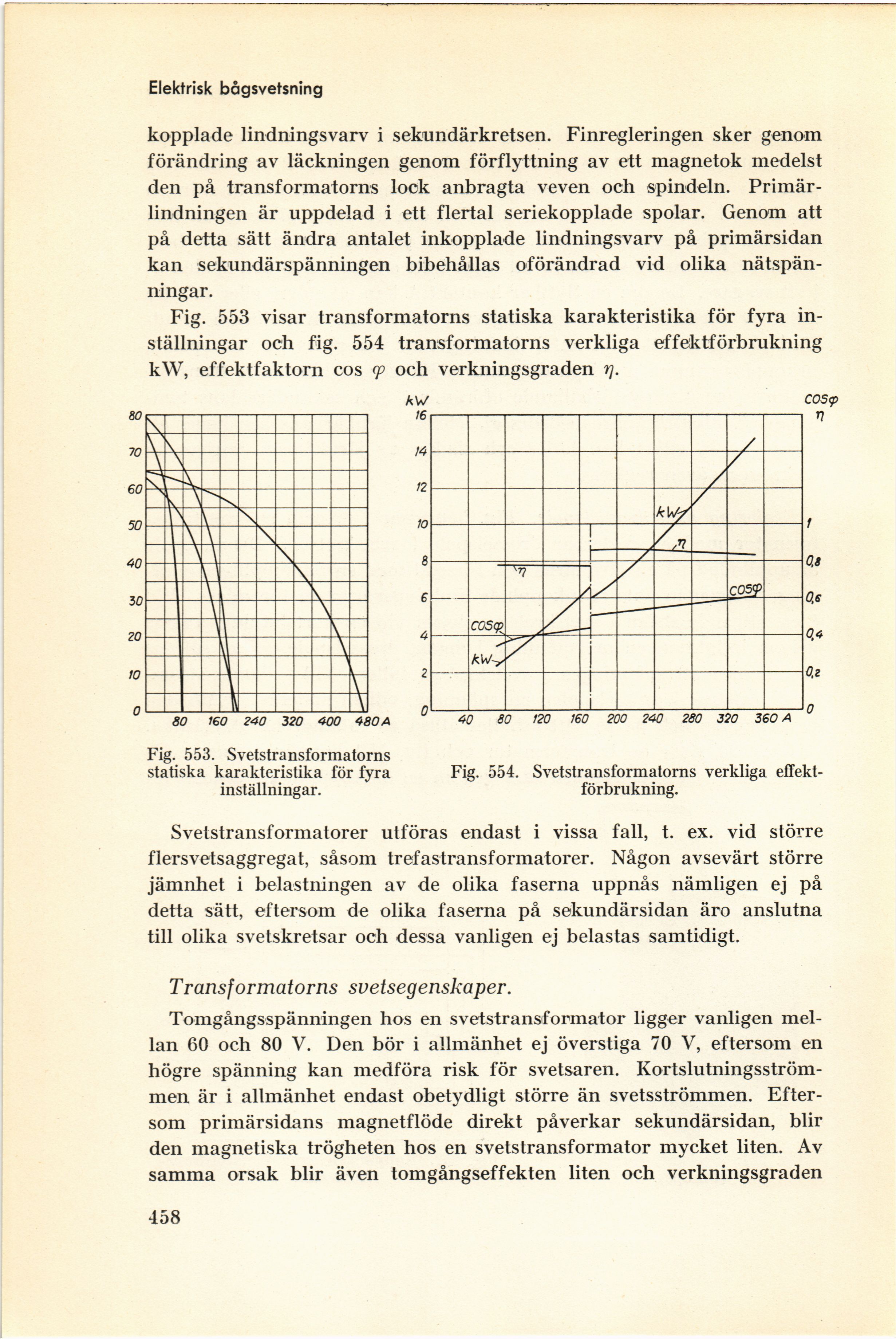

Elektrisk bågsvetsning
kopplade lindningsvarv i sekundärkretsen. Finregleringen sker genom
förändring av läckningen genom förflyttning av ett magnetok medelst
den på transformatorns lock anbragta veven och spindeln.
Primär-lindningen är uppdelad i ett flertal seriekopplade spolar. Genom att
på detta sätt ändra antalet inkopplade lindningsvarv på primärsidan
kan sekundärspänningen bibehållas oförändrad vid olika
nätspänningar.
Fig. 553 visar transformatorns statiska karakteristika för fyra
inställningar och fig. 554 transformatorns verkliga effektförbrukning
kW, effektfaktorn cos (p och verkningsgraden q.
Fig. 553. Svetstransformatorns
statiska karakteristika för fyra
inställningar.
Svetstransformatorer utföras endast i vissa fall, t. ex. vid större
flersvetsaggregat, såsom trefastransformatorer. Någon avsevärt större
jämnhet i belastningen av de olika faserna uppnås nämligen ej på
detta sätt, eftersom de olika faserna på sekundärsidan äro anslutna
till olika svetskretsar och dessa vanligen ej belastas samtidigt.
Transformatorns svetsegenskaper.
Tomgångsspänningen hos en svets transformator ligger vanligen
mellan 60 och 80 V. Den bör i allmänhet ej överstiga 70 V, eftersom en
högre spänning kan medföra risk för svetsaren.
Kortslutningsström-men är i allmänhet endast obetydligt större än svetsströmmen.
Eftersom primärsidans magnetflöde direkt påverkar sekundärsidan, blir
den magnetiska trögheten hos en svetstransformator mycket liten. Av
samma orsak blir även tomgångseffekten liten och verkningsgraden
458
Fig. 554. Svetstransformatorns verkliga
effektförbrukning.
