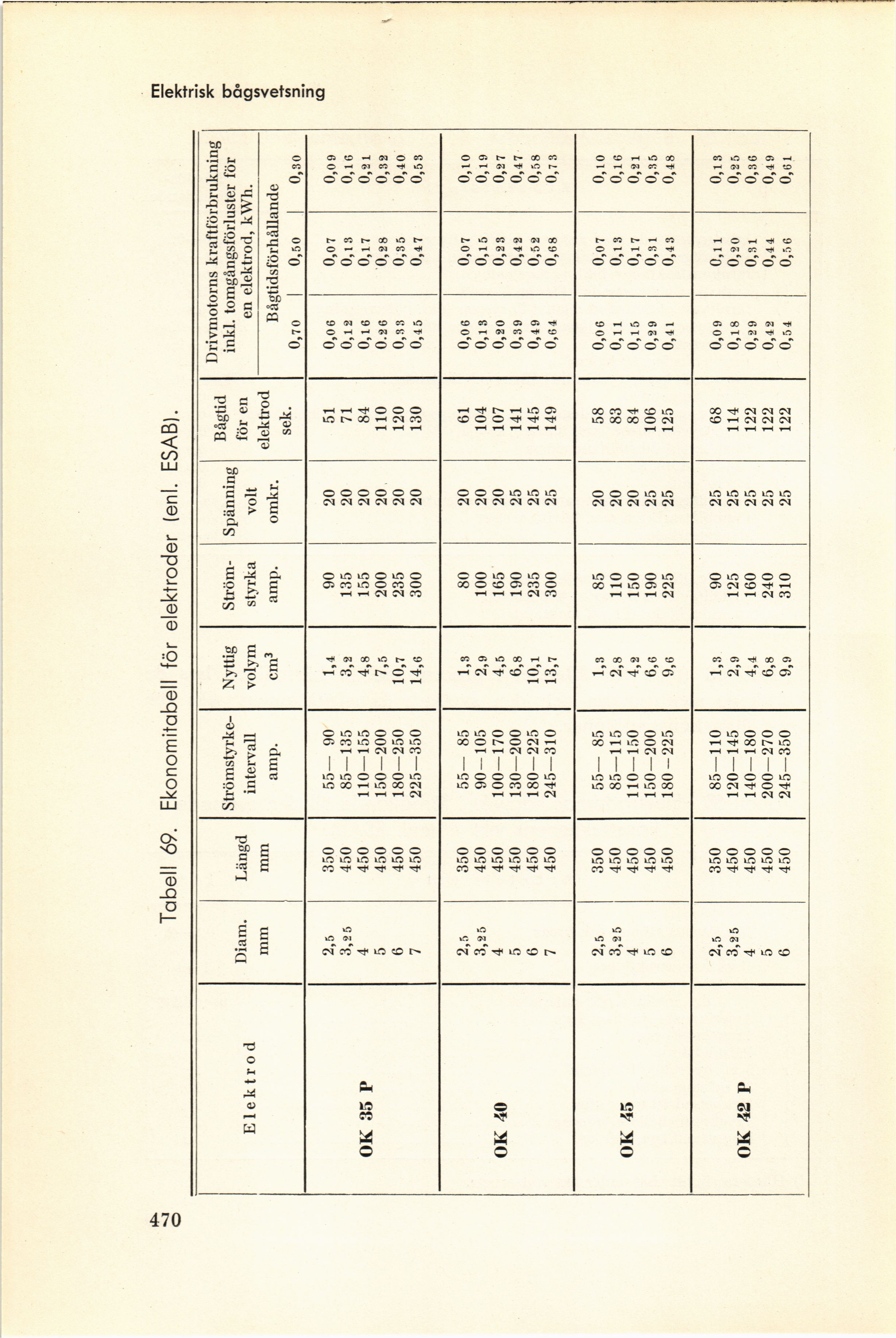

Tabell 69. Ekonomitabell för elektroder (enl. ESAB).
Elektrod Diam, mm Längd mm [-Strömstyrke-intervall-] {+Strömstyrke- intervall+} amp. Nyttig volym cm3 [-Strömstyrka-] {+Ström- styrka+} amp. Spänning volt omkr. Bågtid för en elektrod sek. Drivmotorns kraftförbrukning inkl, tomgångsförluster för en elektrod, kWh.
B ågtidsförhållande
0,70 0,50 0,30
OK 35 P 2,5 350 55— 90 1,4 90 20 51 0,0 6 0,0 7 0,0 9
3,25 450 85—135 3,2 135 20 71 0,12 0,1 3 0,16
4 450 110—155 4,8 155 20 84 0,16 0,17 0,21
5 450 150—200 7,5 200 20 110 0.26 0,28 0,32
6 450 180—250 10,7 235 20 120 0,33 0,35 0,40
7 450 225—350 14,6 300 20 130 0,45 0,47 0,53
OK 40 2,5 350 55— 85 1,3 80 20 61 0,0 6 0,0 7 0,10
3,2 5 450 90-105 2,9 100 20 104 0,1 3 0,15 0,19
4 450 100—170 4,5 165 20 107 0,20 0,23 0,2 7
5 450 130—200 6,8 190 25 141 0,39 0,42 0,47
6 450 180—225 10,1 235 25 145 0,49 0,52 0,58
7 450 245—310 13,7 300 25 149 0,64 0,68 0,7 3
OK 45 2,5 350 55— 85 1,3 85 20 58 0,0 6 0,0 7 0,10
3,25 450 85—115 2,8 110 20 83 0,11 0,1 3 0,16
4 450 110—150 4,2 150 20 84 0,15 0,17 0,21
5 450 150—200 6,6 190 25 106 0,29 0,31 0,35
6 450 180-225 9,6 225 25 125 0,41 0,4 3 0,48
OK 42 P 2,5 350 85—110 1,3 90 25 68 0,0 9 0,11 0,13
3,25 450 120—145 2,9 125 25 114 0,18 0,20 0,25
4 450 140—180 4,4 160 25 122 0,2 9 0,31 0,36
5 450 200—270 6,8 240 25 122 0,42 0,44 0,4 9
6 450 245—350 9,9 310 25 122 0,54 0,5 6 0,61
